Александр Широкорад - Реактивные системы залпового огня

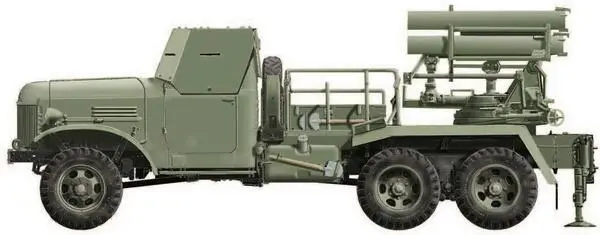

В процессе эксплуатации установка БМ-14 получила новое шасси. Это нашло отражение и в индексах установок — БМ-14М (2Б2) на автомобиле ЗИЛ-157 и Б-14ММ (2Б2Р) на автомобиле ЗИЛ-131. Артиллерийская часть при замене шасси не менялась. Вес БМ-14М составил 8080 кг, а БМ-14ММ — 9340 кг. Габариты боевой машины БМ-14М в походном положении: ширина 2330 мм, высота 2560 мм. Высота машины при наибольшем угле возвышения 3045 мм. Для боевой машины БМ-14ММ габариты в походном положении составляли: ширина 2500 мм, высота 2750, высота при максимальном угле возвышения 3230 мм.

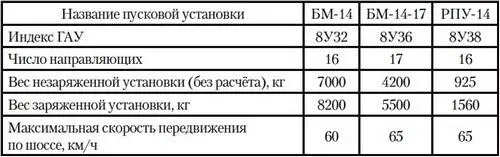

В 1958 г. под руководством главного конструктора А. И. Яскина была создана новая 140-мм пусковая установка БМ-14-17 (8У36) на базе автомобиля ГАЗ-63 или ГАЗ-63А. Шасси автомобиля ГАЗ-63 отличалось от ГАЗ-63А только наличием лебёдки, установленной на переднем конце рамы перед радиатором и приводимой в действие от двигателя автомобиля.

Число труб увеличилось на одну, а вес пусковой установки уменьшился почти на 3 т. Блок стволов в БМ-14-17 в отличие от БМ-14 помещён не в ферму, а в люльку, представлявшую собой жёсткую сварную коробку.

Боевые машины БМ-14, БМ-14М, БМ-14ММ и БМ-14-17 состояли на вооружении стрелковых дивизий. С 1948 по 1953 г. в состав этих дивизий был включён второй артиллерийский полк с боевыми машинами типа БМ-14. В полку было три дивизиона трёхбатарейного состава, в каждой батарее состояло четыре боевых машины; итого 36 боевых машин на полк. Кроме того, пусковая установка от БМ-14-17 (8У36) устанавливалась на речных бронекатерах проекта 1204.

В середине 1950-х годов в ГСОКБ-43 была разработана буксируемая 16-ствольная пусковая установка РПУ-14 для ракет типа М-14. Опытные образцы РПУ-14 прошли заводские испытания в течение 1956 г. А с 3 мая по 27 июня 1957 г. две РПУ-14 успешно прошли полигонные испытания. В ходе полигонных испытаний обе установки прошли на прицепе автомобиля ГАЗ-63 по 3000 км.

РПУ-14 смонтирована на лафете 85-мм дивизионной пушки Д-44. Качающаяся часть установки состоит из 16 труб (стволов) и сварной люльки. Полевая реактивная система М-31А (будущая М-24) разрабатывалась с целью замены штатной реактивной системы М-31. Войсковые испытания М-31А проводились на полигоне Капустин Яр с 25 июля по 31 августа 1950 г.

По результатам войсковых испытаний система М-31А была рекомендована к принятию на вооружение. Постановлением Совмина № 875–441 от 22 марта 1951 г. снаряд ТРС-24Ф был принят на вооружение под индексом М-24Ф вместе с боевой машиной БМ-24. Одновременно был принят на вооружение и химический снаряд МС-24, имевший ту же ракетную часть и баллистику, что и М-24Ф.

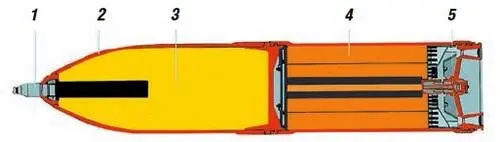

240-мм турбореактивный снаряд М-24Ф состоял из головной и ракетной частей. В сопловом дне имелось 16 сопел, оси которых наклонены к оси снаряда под углом в 15°. За счёт наклона сопел возникала тангенциальная сила, раскручивавшая снаряд. В качестве шасси боевой машины БМ-24 был принят автомобиль высокой проходимости ЗИС-151 (индекс ГАУ — 8У31), позже переименованный в ЗИЛ-151.

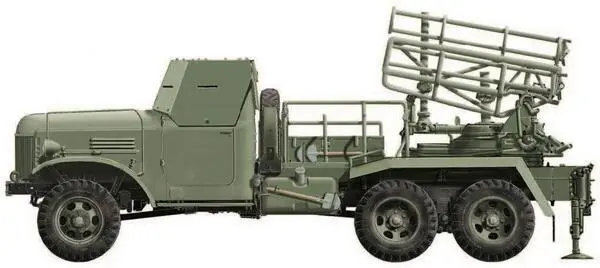

Установка БМ-24 имела 12 направляющих каркасного (сотового) типа, помещённых на поворотной раме. БМ-24 была оснащена карбюраторным двигателем мощностью 95 л.с. БМ-24 с расчётом, снаряжённая 12 снарядами, имела запас хода по шоссе до 600 км.

Боевые машины БМ-24 входили в бригады (полки) корпусного подчинения. Всего в составе стрелкового или механизированного корпуса имелось 54 боевые машины БМ-24.

Согласно Постановлению Совмина СССР от 14 апреля 1948 г. были начаты работы над турбореактивным снарядом М-24ФУД (увеличенной дальности). Новый снаряд был создан в НИИ-1 под руководством главного конструктора Н. П. Горбачёва, переведённого из КБ-2 в НИИ-1 в 1952 г.
