Александр Широкорад - Реактивные системы залпового огня

Снаряды транспортировались по одному в упаковочных ящиках, из которых они и выстреливались. Для производства выстрела упаковочные ящики со снарядами М-28 укладывались на деревянные или металлические пусковые станки-рамы. В первом случае на раму укладывали два ящика, во втором — четыре. Чтобы избежать смещения и опрокидывания при выстреле, рамы прикрепляли к земле с помощью сошников и растяжек. Вертикальное наведение производилось путём перемещения рамы вниз по подпоркам, имеющим дополнительные отверстия, в которые вставлялся болт, связывающий подпорку с рамой.

Запуск снарядов М-28 производился с помощью электрозапалов от подрывной электрической машинки. Тяжёлый снаряд М-28 с боевой частью, снаряжённой 45,4 кг амматола, при падении на грунт средней плотности образовывал воронку диаметром около 7 м и глубиной около 2 м. Облегчённый снаряд с 30 кг амматола 80/20 при взрыве в грунте образовывал воронку диаметром около 5 м и глубиной около 1,5 м.

Снарядами М-28 был оснащён дивизион трёхбатарейного состава. В каждой батарее имелось три взвода по 16 снарядов М-28 в каждом. Всего в дивизионе состояло 192 снаряда. Изготовлением реактивных снарядов М-28 и станков для их пуска в Ленинграде занимались более десяти предприятий, среди них машиностроительный завод им. В. И. Ленина, завод «Большевик», 3-я мебельная фабрика, Охтинский химический комбинат.

Возможности М-28 и М-32 (МТВ-280 и МТВ-320) хорошо видны из отчёта об их испытаниях на АНИОПе:

«Сегодня, 12 августа, на АНИОПе был проведены очередные испытания МТВ-280 и МТВ-320 в количестве 8 штук, снаряжённые заводом № 522 следующими составами:

3 шт. МТВ-320 жидкостным зажигательным составом;

2 шт. МТВ-320 и 1 шт. МТВ-280 термитными сегментами;

2 шт. МТВ-280 (фугасные) тротилом.

Испытания показали, что:

Выпущенные 3 мины МТВ-320, снаряжённые жидкостным зажигательным составом (смесь нитроклетчатки с бензином, соляровым маслом и бертолетовой солью), показали хороший результат воспламенения жидкости с большим поражением площади горящей смесью. Огнём была охвачена площадь, насчитывающая до 50 и больше очагов зажигания. Все три мины сработали хорошо и показали удовлетворительные результаты.

Мины МТВ, снаряжённые термитными сегментами, являются комбинированными минами фугасно-зажигательного действия. Выпущенные 2 шт. МТВ-320 и 1 шт. МТВ-280 сработали хорошо и дали большой разброс горящих термитных сегментов, образовав большое количество пожаров на местности. Отдельные сегменты разбрасывались от места взрыва до 300 м. При разрыве мины образовалась воронка до 1 м глубиной и 2 м в диаметре.

С целью получения повышенной дальности мин МТВ-280 заводом № 522 был изменён метод снаряжения, заливка мины тротилом заменена засыпкой, что облегчило её вес до 17 кг.

Результаты стрельбы показали: дальность полёта первой мины — 3100 м, и второй мины — 3400 м».

Не менее любопытна и справка «Сравнительные данные боевых качеств реактивного снаряда М-30, МТВ-280 и МТВ-320»:

«Научно-исследовательская группа артполигона, сопоставив реактивный снаряд М-30 по проекту Главного управления миномётных частей с находившимися в производстве на ленинградских заводах минами МТВ-280 и МТВ-320, даёт следующие сравнительные данные:

Снаряд М-30 в конструктивном отношении представляет из себя осколочно-химический снаряд, который можно использовать как зажигательный и фугасный, с изъятием в последнем случае центральной трубки из головной части. Мины МТВ также могут быть использованы в этих направлениях, причём они могут взять больше ОВ, чем М-30, и быть эффективнее. (МТВ — 27,5 кг, МТВ-320 — 37 кг, М-30 — 14,5 кг.)

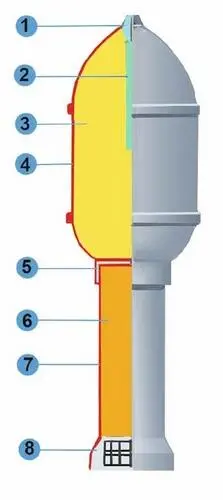

Схема снаряда М-28:

1 — взрыватель; 2 — детонатор; 3 — взрывчатое вещество; 4 — боеголовка; 5 — соединительная гайка; 6 — пороховой заряд; 7 — двигательный отсек; 8 — сопло двигателя с решёткой.

Эти же преимущества у мин МТВ перед М-30 остаются при снаряжении зажигательными веществами, т. к. устройство и действие зажигательной мины аналогичны действию химической мины.
