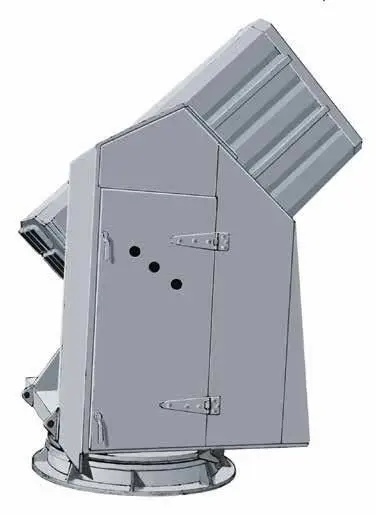

Поднявшись на заданную высоту, определённую углом возвышения, ракета сбрасывала крышку головной части и выбрасывала мину с парашютом. Опускаясь со скоростью до 5–7 м/с, мины в течение некоторого времени создавали заслон на пути атакующей авиации. Корабельные пусковые установки ракет UP имели 20 трубчатых направляющих (5×4). В 1940 г. линкор «Нельсон» был вооружён четырьмя ПУ, а линейный крейсер «Худ» — пятью ПУ, установленными на башнях главного калибра.

Летом 1940 г. для системы ПВО была создана ракета UP-3. Её калибр 76,2 мм. В носовой части расположен конический обтекатель, стабилизатор четырехпёрый. Ракета, как и UP, несла воздушные мины с парашютом. Ракеты UP-3 запускались как со стационарных, так и с автомобильных установок.

Эффективность ракет UP была невелика. Автор не обнаружил данных о сбитых ими самолётах.

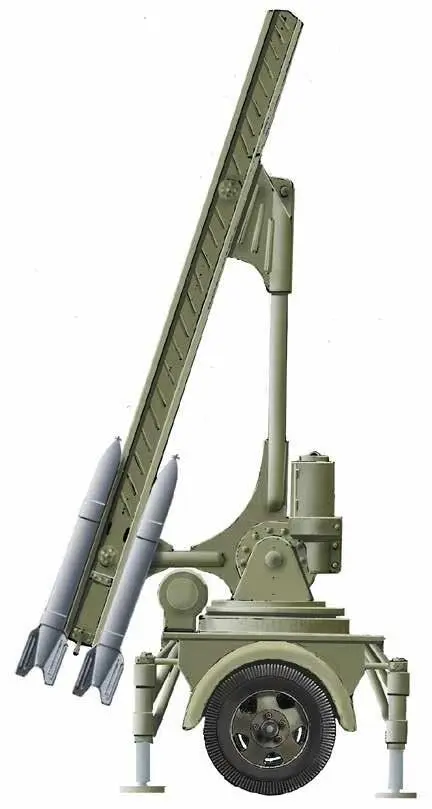

В СССР работы над зенитными неуправляемыми ракетами впервые были начаты в 1940 г. во 2-м отделе РНИИ (НИИ-3). Там была спроектирована зенитная ракетная установка ЗРУ. Ведущим конструктором по этой теме был С. А. Пивоваров. Пусковая установка состояла из шести 4-метровых спаренных направляющих той же конструкции, что и на установке М-132 (на ЗИС-6).

Пакет направляющих устанавливался на трубчатой ферме. Ферма ставилась на квадратную поворотную раму, смонтированную на поворотной тумбе, служащей токосъёмником для приводов. Подъём фермы и поворот рамы осуществлялись электроприводами с дистанционным управлением от переносного поста управления, обеспечивающего наводку ЗРУ на цель и ведение огня одним человеком.

Электромоторы приводов питались током от подвижного электрогенератора постоянного тока, приводимого в движение автомобильным мотором ГАЗ-АА. Зенитная установка была смонтирована на одноосном четырёхбаллонном прицепе и в боевом положении ставилась на четыре откидных домкрата.

В середине 1940 г. опытная установка ЗРУ была изготовлена в мастерских РНИИ и испытана на одном из заводских полигонов, но возлагавшихся надежд не оправдала, так как обычные осколочно-фугасные снаряды М-132, применявшиеся на ней, не отвечали условиям ведения стрельбы ЗРУ по движущимся воздушным целям как по скорости полёта снаряда, так и по достижению максимальной высоты подъёма. Поэтому дальнейшие испытания зенитной ракетной установки до разработки специального зенитного снаряда были отложены.

В ноябре 1941 г. командиром взвода зенитных пулемётов 64-го батальона аэродромного обслуживания младшим лейтенантом Н. И. Барановым были спроектированы зенитные установки для стрельбы авиационными ракетами РС-82 и РС-132. В этих установках были использованы направляющие и другие элементы авиационных пусковых установок. По указанию генерала И. П. Журавлёва на полевом авиационном заводе изготовили четыре 24-зарядные установки для реактивных снарядов РС-82 калибра 82 мм и две 12-зарядные установки для реактивных снарядов РС-132 калибра 132 мм. Ракетные установки были проверены опытными стрельбами, и составлены таблицы для зенитных и наземных стрельб. Дивизион в составе шести ракетных установок осуществлял прикрытие аэродромов под Тихвином и на Ладожском озере.

Установки были смонтированы на шасси автомобиля ЗИС-5. Максимальный угол возвышения установок 85°. Снаряды были оснащены дистанционными трубками.

Впервые в боевых условиях две пусковые зенитные установки, созданные Н. И. Барановым, были применены 14 ноября 1941 г., оператором одной из пусковых установок был сам изобретатель. Под деревней Сорожа, недалеко от Тихвина, при защите от воздушного нападения штаба Северной группы 4-й армии зенитными ракетами был сбит немецкий бомбардировщик «Юнкерс-88». В качестве снарядов применялись штатные авиационные ракеты М-8.

В сентябре 1942 г. главнокомандующий люфтваффе Герман Геринг подписал программу исследований с целью создания новых средств ПВО. Она включала в себя создание как управляемых, так и неуправляемых зенитных ракет.

В итоге в 1942–1945 гг. было создано несколько управляемых зенитных ракет — «Вассерфаль», «Шметтерлинг», «Энциан» и других, а также неуправляемая зенитная ракета «Тайфун». По своим весогабаритным характеристикам ракета «Тайфун» была близка к советской «Катюше» (М-13). Длина ракеты составила 1970–2000 мм, диаметр корпуса (калибр) 100 мм, размах стабилизаторов 220 мм.
