Стабилизация ракеты осуществлялась четырёхкрылым стабилизатором. Крылья были косонаправленные (около 1°). За счёт этого ракета имела небольшое вращение, до 150 об/мин. Рассеивание на больших высотах стрельбы составляло 1/140 от наклонной дальности стрельбы.

Ракета «Тайфун» изготавливалась в двух вариантах: «Тайфун Р» и «Тайфун F». Основное различие вариантов Р и F было в двигателе. Вариант Р имел твердотопливный (пороховой) двигатель, а вариант F — жидкостный. Боевая часть обоих образцов содержала 0,7 кг взрывчатого вещества. Корпус боевой части выполнен из стали толщиной 0,7 мм. В переднюю часть вваривалась резьбовая втулка, в которую вворачивался ударный взрыватель.

Твердотопливный вариант «Тайфун Р» имел одношашечный двигатель весом 11,6 кг. Двигатель развивал тягу 2100 кг в течение 1,5–1,7 с, за это время ракета набирала скорость порядка 1150 м/с, что позволяло достигать высоты около 13 км. Горизонтальная дальность при этом составляла 12 км. Одна батарея состояла из 12 пусковых установок по 30 направляющих в каждой.

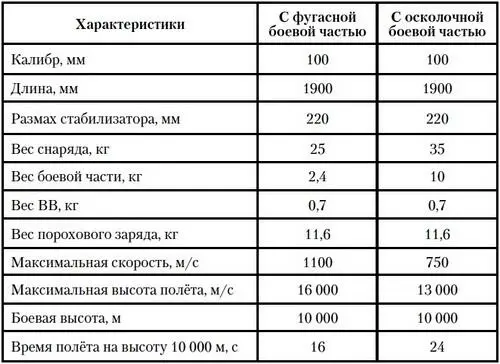

Снаряд «Тайфун Р» создавался в двух вариантах: с фугасной и осколочной боевыми частями — и имел следующие основные расчётные характеристики (см. таблицу).

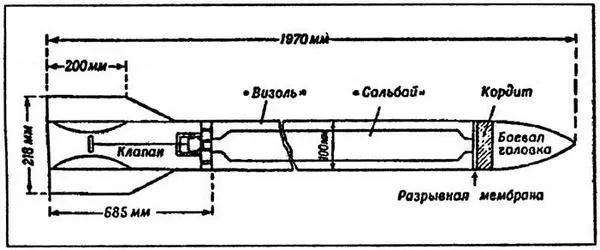

Жидкостный вариант «Тайфун F» был оснащён простейшим жидкостно-реактивным двигателем фирмы «Электромеханишеверке». В качестве топлива использовалась самовоспламеняющаяся комбинация окислителя, который немцы обозначили «сальбай» — 98–100-процентная азотная кислота, и горючего, которое обозначалось «визоль» — смесь бутилового эфира с анилином. Общий вес компонентов топлива — 8,32 кг. Подача компонентов была вытеснительной, необходимое давление создавал пороховой газогенератор.

Пусковая установка ракеты «Тайфун» была создана чешскими конструкторами завода «Шкода» (Skodawerke) в г. Пльзене на базе лафета и повозки зенитной пушки 8,8 cm Flak 36. Она состояла из блока направляющих и кабины оператора, смонтированных на общем поворотном основании на орудийном лафете. Блок направляющих состоял из 16 расположенных в два яруса винтовых направляющих длиной 3500 мм.

Немцы планировали до сентября 1945 г. сформировать 400 батарей по 12 пусковых установок в каждой и изготовить соответствующее количество ракет. Предполагалось производить до полутора миллионов ракет в месяц, но фактически немцы успели изготовить лишь 600 ракет.

Пусковая же установка была изготовлена лишь в одном экземпляре, а работы над её модификациями, предназначенными для размещения на кораблях и на шасси танка Pz.Kpfw.V «Пантера», были прекращены со вступлением в Пльзень советских войск.

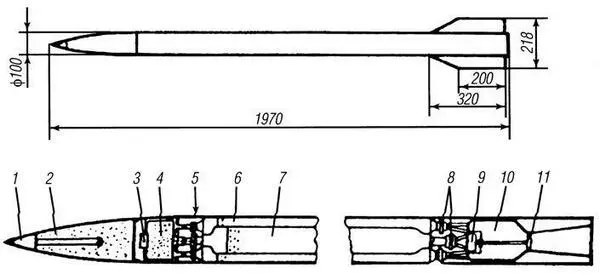

Немецкая жидкостная неуправляемая зенитная ракета «Тайфун F»:

1 — ударный взрыватель; 2 — заряд ВВ; 3 — электровоспламенитель газогенератора; 4 — кордитный газогенератор; 5 — разрывные мембраны; 6 — бак горючего «визоль»; 7 — бак окислителя «сальбай»; 8 — разрывные мембраны; 9 — пробка для задержки подачи окислителя; 10 — камера сгорания; 11 — поршень в горловине сопла.

Несколько образцов ракет «Тайфун» P и F стали трофеями Красной армии. В советской оккупационной зоне Германии был создан НИИ «Берлин». КБ-5 института (иногда его называли 5-м отделом) занималось германскими пороховыми реактивными снарядами. Любопытно, что поначалу наших военных распирало от гордости за любимую «Катюшу», и они не пожелали заниматься германскими турбореактивными системами залпового огня. Поэтому тематика КБ-5 была ограничена зенитным снарядом «Тайфун Р», противотанковым снарядом «Ротхампхен» («Красная шапочка») и стартовыми пороховыми двигателями к зенитным управляемым ракетам «Шметтерлинг» и «Рейнтохтер».

Руководил КБ-5 Н. И. Крупнов — начальник вновь созданного в 1945 г. в Москве для разработки реактивных снарядов Государственного центрального конструкторского бюро № 1 Наркомата боеприпасов.

По штату в КБ-5 должно было работать 120 немецких и 35 советских специалистов. Фактически же в июле 1946 г. было 40 немецких и 8 советских специалистов, а в середине августа — 12 советских специалистов и 149 немцев.
