Чарльз Платт - Электроника для начинающих (2-е издание)

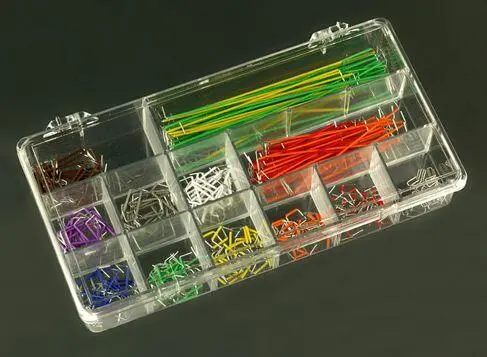

Раньше я использовал готовые перемычки из набора, но отказался от них, потому что его перемычки различались по цвету в зависимости от длины, а не от функциональности. Все красные провода имели длину 0,5 см, желтые — 0,7 см и т. д.

Мне нужно было, чтобы окраска провода соответствовала их назначению в схеме. Например, все красные провода, независимо от длины, всегда должны подключаться к плюсу источника питания.

Единственный способ добиться этого — нарезать провод самому, что я теперь и делаю. Если вы решите воспользоваться готовыми перемычками, то не забывайте, что их окраска может внести путаницу, кроме того, цена набора перемычек будет выше.

Есть еще один момент, который следует прояснить относительно перемычек. Многие предпочитают провода-перемычки, снабженные на концах маленькими штекерами, размер которых соответствует диаметру отверстий в макетной плате. Такие «штекерные перемычки» продаются связками, и, возможно, они будут первым вариантом, который вы встретите при онлайн- поиске проволочных перемычек.

Поскольку такие соединительные провода гибкие и имеют длину около 7,5 см, с их помощью можно выполнить почти любые соединения, которые вам понадобятся на схеме макетной платы. Их можно использовать повторно, и создается впечатление, что это самый простой, быстрый и дешевый вариант.

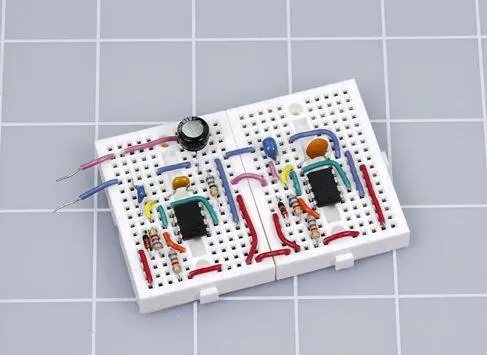

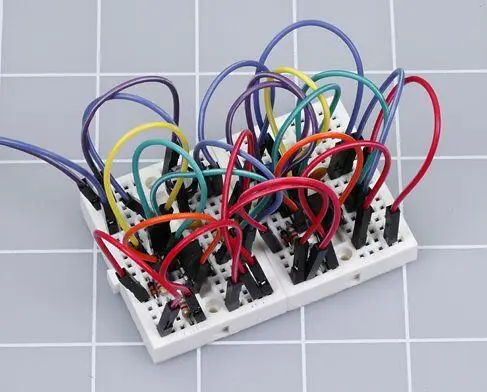

Если схема сразу заработала, значит все в порядке, но если вы ошибетесь, то найти ошибку будет сложно. На рис. 2.16 для примера показана некоторая схема не из этой книги, собранная с использованием гибких проводников со штекерами. На рис. 2.17 изображена та же схема с самодельными перемычками из одножильного провода 22-го калибра (диаметр 0,64 мм). В каждой из этих схем есть ошибка монтажа. На схеме с самодельными перемычками я увижу ее за несколько секунд. А там, где гибкие проводники со штекерами, придется немного покопаться, и, возможно, для поиска неисправности потребуется мультиметр.

К тому же, штекеры гибких перемычек иногда могут быть дефектными и не обеспечивать надежный контакт. Это делает поиск неисправностей практически невозможным.

Совет

Я не рекомендую выполнять монтаж гибкими перемычками со штекерами на концах.

Вернемся к многожильному монтажному проводу, у него есть одно преимущество. Он более гибкий, чем одножильный провод, что практично, если вы соединяете с его помощью монтажную плату с внешним переключателем или потенциометром. Гибкость особенно важна, если провод соединяется с подвижным или вибрирующим объектом.

И хотя гибкий провод не обязателен для проектов из этой книги, 7,5 метров многожильного провода 22-го калибра (диаметр 0,64 мм) время от времени могут пригодиться. Если вы решили его купить, рекомендую выбрать цвет, отличный от цвета одножильных проводов, чтобы не перепутать их.

Стандартный тумблер — это давно известный компонент, и он пригодится для экспериментов по переключению. Вам понадобятся два тумблера. Они должны быть обозначены как SPDT, что означает однополюсный переключатель на два направления. Я подробно объясню это чуть позже. Двухполюсный переключатель на два направления, обозначаемый как DPDT, также подойдет, но он немного дороже.

К тумблеру с зажимными клеммами проще подключать монтажный провод, однако другие варианты клемм также подойдут.

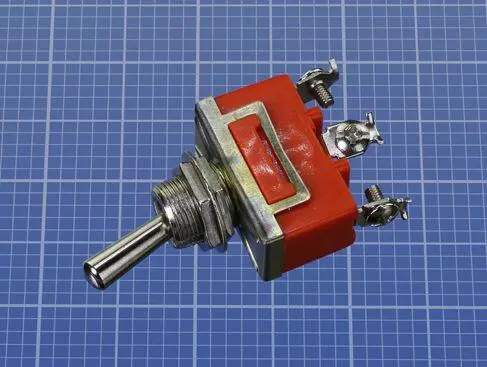

Внешний вид обычного тумблера иллюстрирует рис. 2.18. Приведенный образец — это Е-переключатель ST16DD00, но можно найти и более дешевые стандартные варианты.

Кнопку иногда по непонятной причине называют тактильным переключателем. На самом деле это совсем не переключатель. Миниатюрная кнопка очень удобна для коммутации вручную различных цепей, особенно в схемах, собранных на макетной плате.
