Чарльз Платт - Электроника для начинающих (2-е издание)

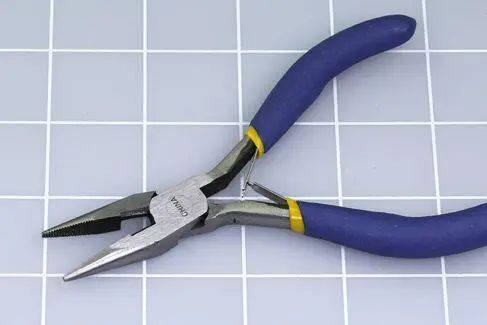

Размер плоскогубцев, которые вам понадобятся — не более 13 см (от одного конца до другого), Они незаменимы для формовки провода или для захвата небольших деталей, которые неудобно брать пальцами. Не думаю, что в данном случае вам необходимо тратить деньги на фирменные инструменты, поэтому вы спокойно можете покупать более дешевые, например такие, как на рис. 2.2. У них подпружиненные ручки, что некоторым не очень нравится, но вы можете вытащить пружины, если у вас есть еще одни плоскогубцы.

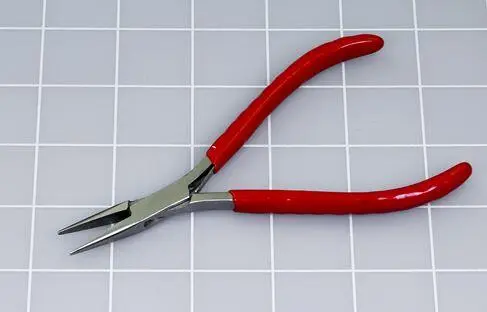

Это необязательный инструмент. Они похожи на небольшие плоскогубцы, но имеют очень тонкие остроконечные губки. Такие плоскогубцы удобны для захвата плотно установленных компонентов на макетной плате. Подобный инструмент можно найти на сайтах и в магазинах, которые специализируются на таком ремесле, как плетение из бисера. Будьте, однако, внимательны, и не покупайте плоскогубцы со скругленными губками (круглогубцы), т. к. они подходят в основном лишь для создания петель из провода. Для нас важно, чтобы внутренняя поверхность губок была плоской, как показано на рис. 2.3.

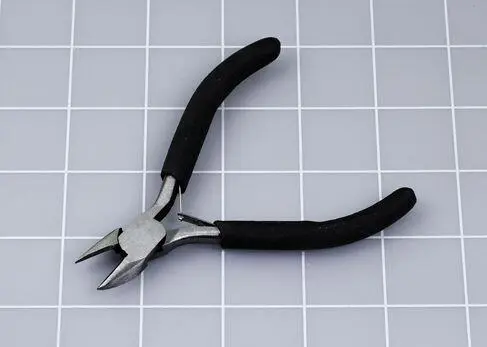

Плоскогубцы обычно снабжены режущими кромками возле места крепления, с их помощью можно перерезать проволоку. Тем не менее, часто провод может оказаться прикрепленным еще к чему-либо, и вы не отрежете его плоскогубцами. Вам понадобятся кусачки (называемые также бокорезами), такие как на рис. 2.4 (длиной не более 13 см). Поскольку вам в основном придется иметь дело с тонким мягким медным проводом, к качеству этого инструмента особых требований нет.

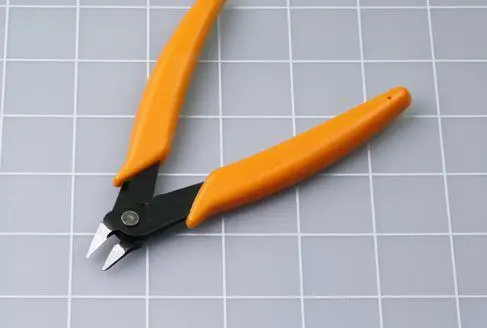

Острогубцы, изображенные на рис. 2.5, похожи на кусачки и предназначены для тех же операций, но они тоньше, компактнее и лучше приспособлены для работы в ограниченном пространстве. Однако они менее прочные. Использовать острогубцы или обычные кусачки — это личное предпочтение. Мне больше нравятся обычные кусачки.

Провода, с которыми вы будете иметь дело, покрыты пластиковой изоляцией. Приспособления для зачистки проводов специально предназначены для удаления небольшого участка изоляции, чтобы оголить находящийся внутри проводник. Отважные умельцы могут возразить, что для выполнения такой операции им не нужны какие-либо инструменты, когда-то так думал и я, но отколотые края двух моих передних зубов свидетельствуют, что это не лучшее решение (рис. 2.6).

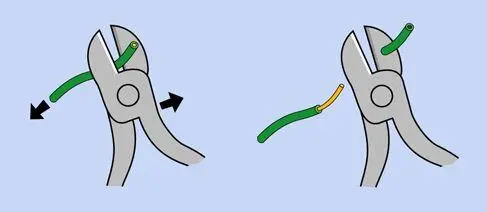

Другой вариант — использовать кусачки, как показано на рис. 2.7. Захватив провод одной рукой, другой рукой аккуратно сжимаете губки кусачек, тяните провод и снимаете отрезок изоляции. Для приобретения этого навыка требуется практика. Порой кусачки соскальзывают, не сделав ничего, иногда просто перерезают провод, вместо того чтобы зачистить его. Специальное приспособление для зачистки проводов стоит недорого, но существенно облегчает работу.

В первом издании книги предлагалось приобрести так называемое автоматическое устройство для зачистки проводов, которым можно пользоваться одной рукой. К сожалению, такие приспособления довольно дороги и многие из них не справляются с монтажным проводом 22-го калибра (диаметр 0,64 мм), который требуется для всех схем в этой книге. Поэтому я их больше не рекомендую.
