Теперь, когда мы разобрались с типом рекомендуемой макетной платы, выясним, сколько же вам их понадобится? Раньше я сказал бы «только одна», имея в виду то, что их можно использовать повторно, но теперь цена снизилась настолько, что вполне можно приобрести две или три. Так вы сможете собирать новые схемы, не разбирая старых.

Если вы хотите приобрести готовый набор компонентов и расходных материалов, смотрите раздел «Наборы» главы 6. Если вы закупаете расходные материалы самостоятельно, смотрите раздел «Расходные материалы» главы 6.

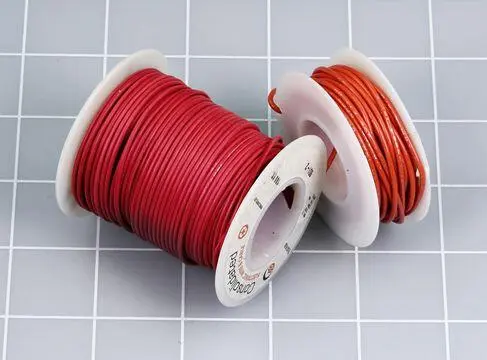

Для соединений на макетной плате вам понадобится монтажный провод. Иногда его еще можно найти в общей категории провод в бухтах. В любом случае провод должен быть одножильным и желательно 22-го калибра (диаметр 0,64 мм). Часто такой провод продают отрезками по 7,5 и 30 метров, намотанными на пластиковые катушки, как показано на рис. 2.12.

Метр провода обойдется дешевле, если вы покупаете 30-метровую катушку, но я советую вам купить мотки провода меньшей длины, но как минимум с тремя разными цветами изоляции.

Цвет провода поможет вам, если вы ищете ошибку в собранной цепи. Красный и синий провода подойдут для подключения к плюсу и минусу источника питания, а провод какого-либо другого цвета — для остальных соединений.

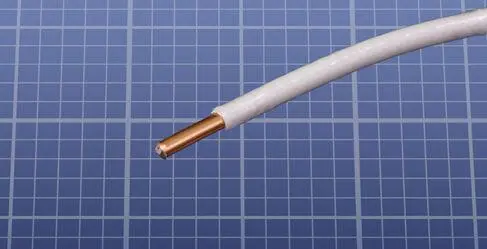

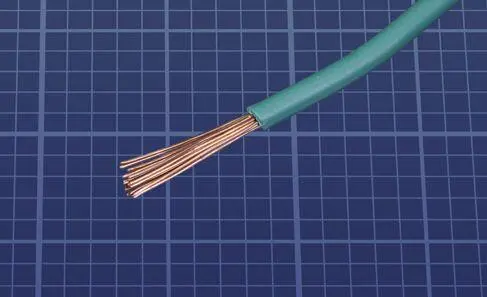

Когда изоляция снята, оголяется твердый проводник, как показано на рис. 2.13. Сравните его с многожильным проводом, изображенным на рис. 2.14. Многожильный провод также применяется в некоторых случаях, о которых я далее расскажу, но если вы попытаетесь засунуть его в отверстия макетной платы, то вас постигнет неудача. Для наших экспериментов нужен обязательно одножильный провод.

Ранее я уже упомянул о необходимости инструмента для зачистки проводов, который предназначен для 22-го калибра (диаметр 0,64 мм), теперь снова подчеркну, что провод должен быть именно калибра 22, а не 20 и не 24. Провод 24-го калибра (диаметр 0,51 мм) неплотно входит в макетную плату и соединение окажется ненадежным, а провод 20-го калибра (диаметр 0,81 мм) немного толстоват, и когда вы пытаетесь его просунуть, он сгибается, вместо того чтобы встать на место; если все же удастся его просунуть, то потом нелегко вытащить.

На некоторых медных проводах под изоляцией видно серебристое покрытие. Такие провода называются «лужеными». Другие провода полностью медные, и у меня нет определенного мнения, какой из типов лучше.

Сколько провода вам потребуется? Для сборки схем из этой книги восьми метров провода каждого цвета будет более чем достаточно. Тем не менее, в экспериментах 26, 28 и 29 необходимо изготовить проволочную обмотку, чтобы исследовать взаимосвязь между электричеством и магнетизмом, а также построить собственный детекторный радиоприемник. Если вы пожелаете выполнить эти проекты (а они того стоят), вам понадобится 60 м провода. Решайте сами, поскольку ни один из готовых наборов не содержит столько провода. Для информации о покупке провода смотрите раздел «Расходные материалы» главы 6.

Если вы отрежете кусочек провода, зачистите его с каждого конца как минимум на 0,5 см, но не более чем на 1 см, загнете концы книзу и вставите их в отверстия макетной платы, то получите перемычку, которая создает соединение между узловыми точками платы, пропустив несколько промежуточных отверстий. Такие перемычки делают монтаж схемы аккуратным и облегчают отыскание ошибок.

Проблема в том, что зачистка изоляции и изгиб провода под нужным углом очень утомительны, даже если вы делаете это с помощью подходящих инструментов. Поэтому целесообразнее купить уже нарезанный провод и готовые перемычки. Пример готового набора перемычек разной длины приведен на рис. 2.15. В качестве руководства по выбору нужных комплектующих смотрите раздел «Расходные материалы» главы 6.
