В этой книге используются транзисторы одного типа. Основной номер серии — 2N2222, но, к сожалению, не все транзисторы марки 2N2222 одинаковы.

Если вы приобрели готовый набор компонентов, то проблем не должно возникнуть. Если вы делаете закупки самостоятельно, то старайтесь избегать компонентов, у которых обозначение P2N предшествует номеру 2222. Когда появилась марка P2N2222, производители изменили цоколевку выводов по сравнению с предыдущими транзисторами 2N2222, которые многие годы оставались стандартными. (Зачем они это сделали? Не знаю.)

При выборе транзистора руководствуйтесь следующими правилами:

• транзисторы с обозначениями 2N2222, PN2222 или PN2222A подходят. Обозначение PN2222 стало более распространенным, чем 2N2222, но годятся обе модели;

• транзисторы с обозначениями P2N2222 или P2N2222A не подходят.

Ловушка в том, что когда вы ищете модель 2N2222, вам будет предлагаться модель P2N2222, потому что поисковые системы будут пытаться помочь вам, показывая компоненты, которые имеют дополнительные буквы, предшествующие номеру. Мой совет — покупайте внимательно. И если у вас есть мультиметр, который тестирует транзисторы, проверьте каждый. Если цоколевка выводов транзистора стандартная, мультиметр должен показать коэффициент усиления более 200. Если у вас транзистор не того типа, то мультиметр покажет ошибку или значение усиления ниже 50.

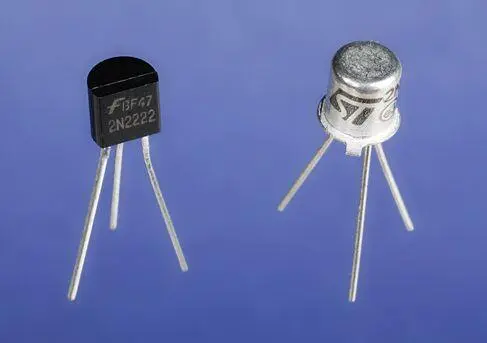

Транзисторы 2N2222 когда-то выпускались в корпусе в виде маленьких металлических «баночек». Сейчас они почти всегда заключены в черный пластиковый корпус. Оба варианта показаны на рис. 2.23. Транзистор в любом корпусе — пластиковом или металлическом — работает одинаково хорошо, если только маркировка не начинается с P2N.

Конденсаторы не так дешевы, как резисторы, но все же достаточно доступны, чтобы приобрести их небольшим оптом. Далее нам чаще всего потребуются конденсаторы с номиналами в диапазоне, измеряемом в микрофарадах (сокращенно мкФ). Я подробно объясню это, когда мы начнем использовать конденсаторы в схемах.

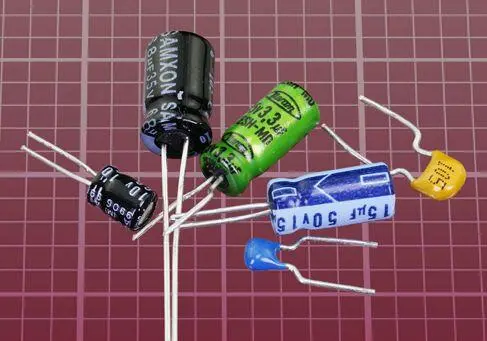

Для небольших номиналов рекомендуются керамические конденсаторы. Среди конденсаторов большой емкости самыми дешевыми будут электролитические. Дополнительные указания по их покупке смотрите в разделе «Компоненты» главы 6. Примеры различных конденсаторов приведены на рис. 2.24. Компоненты в цилиндрическом корпусе являются электролитическими конденсаторами, а все остальные — керамическими.

Если вы покупаете компоненты самостоятельно, я рассчитываю на то, что вы уже приобрели хорошую подборку резисторов, о которых я говорил в эксперименте 1.

Минимальный диаметр динамика — 2,5 см, хороший вариант — 5 см. Максимум — это 7,5 см. Импеданс должен быть не менее 8 Ом.

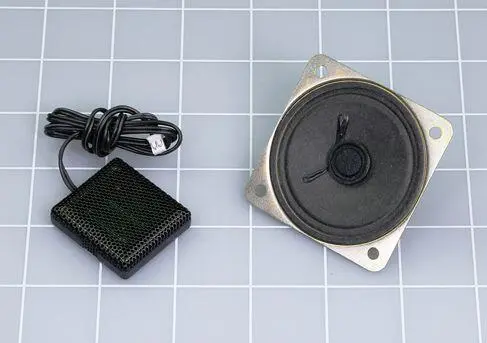

Мы не будем работать с высококачественным воспроизведением звука, поэтому подойдет любой дешевый динамик. Пара примеров показана на рис. 2.25.

Прочитав все предыдущее, вы, наверное, подумаете, что я перечислил очень много компонентов. Будьте спокойны: почти все указанные компоненты можно использовать неоднократно, и вам не потребуется много дополнительных деталей для остальных глав книги.

Этот эксперимент мы проведем с обычными тумблерами. Вам может показаться, что вы хорошо знаете, как их использовать, но далее мы рассмотрим гораздо более интересный вариант, когда два переключателя на два направления объединены в одной схеме.

• Отвертка, кусачки, инструмент для зачистки проводов

• Монтажный провод 22-го калибра (диаметр 0,64 мм), длина не более 30 см
