Наибольшее распространение получили пьезоэлектрические преобразователи. Их изготавливают из монокристалла кварца и пьезокерамических материалов: титаната бария, цирконата-титаната свинца и др. Пьезоэлектрический преобразователь представляет собой пластину с нанесенными на поверхность тонкими слоями серебра, служащими электродами. Для приобретения пластинами пьезоэлектрических свойств их электризуют в постоянном электрическом поле. При приложении к такой пластине переменного электрического напряжения в ней возникают вынужденные механические колебания, частота которых соответствует частоте электрического напряжения. Этот вид пьезоэффекта называется обратным. Если же к пластине прикладывать колебательные механические нагрузки, то в ней возникает переменное электрическое напряжение соответствующей частоты. Этот вид пьезоэффекта называется прямым. Наибольшая амплитуда колебаний пьезопластины возникает при резонансе, т. е. при совпадении собственной частоты и частоты переменного напряжения. Если пьезопластину приложить к поверхности контролируемого объекта, то в его материале будут возбуждаться и распространяться упругие волны. После прекращения действия переменного напряжения пьезопластина продолжает совершать затухающие механические колебания. Ускорения затухания добиваются, используя демпфирующие материалы: асбест, эпоксидную смолу с наполнителем и др. Для ввода упругих колебаний в контролируемую деталь, приема отраженных эхосигналов пьезопластину помещают в специальное устройство, называемое искательной головкой.

Акустические методы контроля могут быть разделены на две группы:

– основанные на излучении и приеме акустических волн;

– основанные на регистрации акустических волн, возникающих в материалах и изделиях.

В первой группе различают методы контроля с использованием бегущих и стоячих волн или резонансных колебаний контролируемого объекта. На использовании бегущих волн основаны следующие методы.

Теневой метод . Иногда его называют методом сквозного прозвучивания. В этом случае излучатель и приемник разделены, а дефект на пути ультразвуковых волн ослабляет принимаемый сигнал или задерживает его приход, поскольку при огибании дефекта удлиняется путь упругой волны (рисунок 3.1).

Зеркально-теневой метод . Это разновидность теневого метода.

В данном случае оба датчика устанавливаются с одной стороны контролируемого изделия. Интенсивность упругих колебаний регистрируется после их отражения от противоположной поверхности.

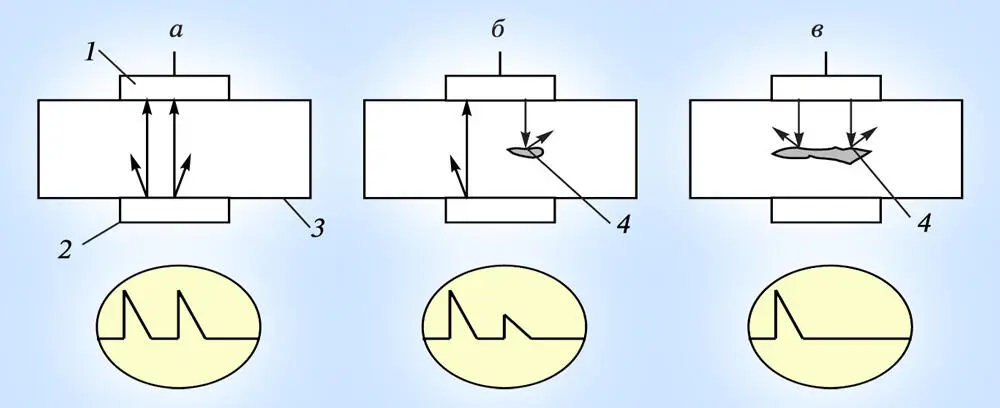

Рисунок 3.1 – Возникновение акустической тени при сквозном прозвучивании:

а – объект исследования не имеет дефекта; б – объект имеет малый дефект, искажающий уровень регистрируемого сигнала; в – образование акустической тени при крупном дефекте. 1 – излучатель ультразвуковых волн; 2 – приемник ультразвуковых волн; 3 – исследуемый образец; 4 – дефекты в образце

Эхоимпульсный метод . При этом методе упругие колебания вводят с помощью совмещенной искательной головки, которая посылает импульс и регистрирует его после прохождения по контролируемой детали (как и на Рисунок 3.2). На экране осциллографа при прохождении лучей через деталь, не имеющую дефекта, появятся только два импульса: начальный (отражение от границы «головка – деталь») и конечный, или донный (деталь – воздушная среда). Если на пути излучения появится дефект, возникает еще один импульс, свидетельствующий о наличии препятствия. При полном перекрытии дефектом пути излучения на экране появятся начальный импульс и импульс, свидетельствующий о наличии какой-либо несплошности.

При этом методе используются поверхностные нормальные и сдвиговые волны, которые посылаются в исследуемый материал импульсами, следующими один за другим через определенные интервалы времени.

Импендансный метод . Основан на зависимости полного механического сопротивления (импенданса) упругим колебаниям изделия от качества соединения отдельных его элементов между собой. Этим методом контролируют изделия, имеющие несколько слоев (рисунок 3.2).

Стержень датчика совершает продольные колебания и контактирует с участком поверхности трехслойного материала. Если участок склеенного материала без дефекта будет сопротивляться колебаниям, создавая реакцию F p , то над участком с дефектом непроклея, реакция уменьшится до F рд , так как жесткость поверхностного слоя на участке дефекта будет меньше, чем в предыдущем случае. Усилие реакции фиксируется индикатором.
