Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

При определении толщины льда толщина снегового льда (отличается по структуре и цвету) не учитывается. Для определения толщины льда пробиваются лунки диаметром от 6 до 10 см по обеим сторонам дороги на расстоянии 5 м от ее продольной оси в шахматном порядке через каждые 10–20 м по длине. Лунки должны быть ограждены снеговым валиком высотой 0,2–0,3 м и шириной 0,5 м, а также закрыты щитами из досок. На прибрежном участке трассы лунки должны пробиваться через каждые 3–5 м. Это необходимо для своевременного обнаружения возможного «зависания» льда в местах съезда на лед при колебаниях уровня воды в реке или водоеме. Если уровень воды в этих лунках составляет менее 0,9 толщины льда, то это свидетельствует о наличии «зависания» льда и возможности его обрушения.

В таких случаях лед обрушают искусственно, и на этих участках, в прибрежной части, устраивают специальные съезды с берега на прочный лед. Частота замеров толщины льда устанавливается местной гидрометеослужбой, но не менее 1 раза в пять дней, в оттепель – 2–3 раза в сутки.

Толщина льда, см, необходимая для пропуска грузов, т, определяется расчетом по формуле

H тр= na√P,

где n – коэффициент, учитывающий интенсивность движения (при интенсивности движения менее 500 машин в сутки n = 1);

a – коэффициент, зависящий от характера распределения нагрузки (для колесной нагрузки – 11; для гусеничной нагрузки – 9);

P – масса груза, т. Фактическая толщина льда определяется по формуле

Н = (h пр+ 0,5h мут) t 1k 2,

где H– фактическая толщина льда, см;

h пр– толщина прозрачного слоя льда, см;

h мут– толщина мутного слоя льда, см;

k 1– коэффициент, применяемый при кратковременных оттепелях (k 1 = 0,5);

k 2– коэффициент, учитывающий структуру льда (при раковистой структуре k 2 = 1). Допустимая толщина льда для различных нагрузок приведена в табл. 3.7.

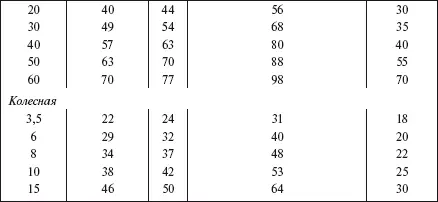

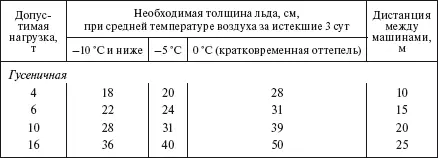

Таблица 3.7

Допустимая толщина льда при организации переправ машин через реки и водоемы

Примечания: 1. При пешеходной переправе толщина льда должна быть не менее 15 см. 2. При средней температуре воздуха за последние 3 сут выше 0 °C допустимую толщину льда (при температуре —10 °C) следует умножать на коэффициент 1,5. 3. Указанные в таблице значения определены для пресноводного раковистого льда. Если лед наморожен или мутный (пористый), толщина льда увеличивается в 2 раза, на водоемах с соленой водой – в 1,2 раза. 4. Грузоподъемность льда при частых оттепелях и изменениях уровня воды следует устанавливать практически, пропуская по льду грузы. При этом необходимо уменьшать массу груза в 2 раза и более против норм, указанных в таблице. 5. Для стационарных нагрузок допустимая толщина льда увеличивается в 1,5 раза и более.

При малых толщинах льда производится естественное намораживание льда, что достигается регулярной очисткой льда от снега, начиная с толщины 15 см. Искусственное намораживание льда поливом водой производится при толщине льда 35–40 см. Искусственное намораживание осуществляется слоями толщиной от 1 до 5 см, толщина общего слоя допускается не более 20–40 % толщины естественного льда.

При интенсивном потоке движения транспортных средств усиление льда следует производить путем устройства настила по колее на поперечинах, укладываемых непосредственно на лед через 0,8–1 м, что позволяет увеличить грузоподъемность переправы на 20 %. При незначительной глубине реки или водоема устраиваются бродовые переправы.

Продолжительность замерзания воды при намораживании приведена в табл. 3.8, а глубина воды при переправе вброд людей и машин – в табл. 3.9.

Таблица 3.224

Продолжительность замерзания воды при намораживании льда

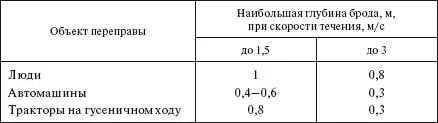

Таблица 3.9

Наибольшая глубина воды, при которой возможна переправа вброд

Одним из важных этапов подготовительных работ при строительстве ВЛ является обеспечение персонала жильем, пунктом для приема пищи, производственными и санитарно-гигиеническими помещениями.
