Снятие шаблона с анкерных болтов производится при засыпке котлована не менее чем на половину его глубины. Анкерные плиты, применяемые для опор на оттяжках, должны опускаться в котлован вместе с V-образными болтами, заведенными в петли анкерных плит с установленными углами их наклона. Соблюдение угла наклона V-образных болтов при выходе из земли достигается с помощью бревен, уложенных на краю котлована.

Обратная засыпка котлованов производится горизонтальными слоями толщиной от 25 до 30 см, непосредственно после установки и выверки фундаментов. Грунт при засыпке тщательно трамбуется. Засыпка фундаментов мерзлым грунтом и грунтом, перемешанным со снегом, не допускается. Высота засыпки должна приниматься с учетом осадки грунта с крутизной откосов 1:1,5.

Засыпка в болотистых и пойменных местах должна предохраняться от размыва водой путем одерновки, каменной отмостки или какого-либо другого покрытия. Грунт обратной засыпки уплотняется до проектной плотности. Для уплотнения рекомендуются электро– и пневмотрамбовки.

Свайные фундаменты для стальных опор чаще всего применяются в слабых грунтах, для которых допускаемые давления малы. К числу таких грунтов относятся мелкие и пылевидные пески, насыщенные водой глины, суглинки и супеси. Применяемые сваи имеют квадратное сечение и сравнительно небольшую длину (до 7 м), но в отдельных тяжелых условиях применяются сваи других конструкций. Исходной точкой при разбивке мест погружения свай является пикетный столб, по которому определяется место установки опоры ВЛ. Перед разбивкой мест погружения свай производится планировка площадки путем срезания лишнего грунта, подсыпка грунта для планировки площадки не допускается. Погружение свай осуществляется вибропогружателями с вдавливанием. Железобетонные сваи большой длины забиваются дизель-молотами, навешенными на тракторы или экскаваторы.

Погружение свай вибропогружателями должно производиться, как правило, непосредственно в грунт. Однако при вдавливании свай в плотный или мерзлый грунт, с целью снижения усилий, разрешается бурение лидерных отверстий, обеспечивая их строгую вертикальность. Лидерные отверстия перед погружением свай заполняются водой до верха, но на непродолжительное время. Это облегчает погружение сваи. Размеры лидерных скважин приведены в табл. 3.11.

Таблица 3.11

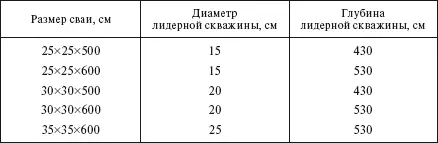

Диаметр и глубина направляющих скважин

Увеличение размеров лидерных скважин или бурение рядом дополнительных скважин не допускается.

Рекомендуемое предельное время замачивания скважины, ч:

Глинистый грунт: плотный………………………………………….. 3

средней плотности…………………………… 2

слабой плотности…………………………….. 1

Суглинок лессовый с малой влажностью……………………….. 0,5

Выбор длины сваи и глубины ее погружения зависит от характеристики грунта и нагрузок на опору. Перед погружением свай нужно взять пробы грунта и сравнить их с условиями проекта. Если при сравнении обнаружатся расхождения, то необходимо решение проектной организации о допустимости применения в данном случае свай.

После погружения свай размеры между их центрами по горизонтали не должны отличаться от проекта более чем на 15 мм, а расстояния между вертикальными отметками свай – на 20 мм. Кусты погруженных свай соединяют ростверками.

Монолитные фундаменты устраивают в тех случаях, когда их сооружение из сборного железобетона на сваях по тем или иным причинам невозможно. Применяются как армированные, так и неармированные монолитные фундаменты. При устройстве монолитных фундаментов с приготовлением бетонной смеси на местах бетонирования следует особое значение придавать составу, расходу материалов и времени перемешивания в смесителях. Ориентировочный состав бетона и время перемешивания указаны в табл. 3.12 и 3.13.

Таблица 3.12

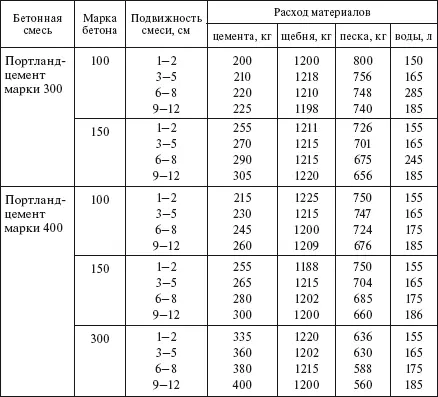

Состав бетонной смеси и расход материалов на 1 м 3 бетона

Таблица 3.13

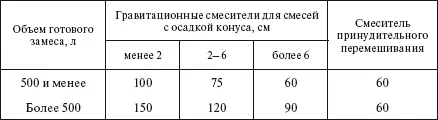

Наименьшая продолжительность перемешивания бетонной смеси в смесителях цикличного действия, с

При бетонировании фундамента бетоном, привозимым с бетонного узла, дальность перевозки должна быть такой, чтобы к моменту укладки бетона в сооружение он не начал схватываться. Дальность перевозки бетонной смеси зависит от многих факторов (табл. 3.14).
