Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

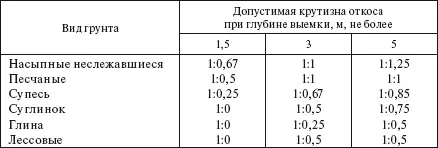

Таблица 3.10

Крутизна откосов котлованов, устраиваемых без крепления

В нескальных незамерзших грунтах, расположенных выше уровня грунтовых вод, рытье котлованов с вертикальными стенками без крепления может осуществляться на глубину, м, не более:

в насыпных, песчаных и крупнообломочных грунтах ………….. 1

в супесях…………………………………………………………………………….. 1,25

в суглинках и глинах, кроме особоплотных…………………………. 1,5

в особоплотных суглинках и глинах ……………………………………. 2,0

В мерзлых грунтах к указанным выше значениям прибавляется глубина промерзания грунта.

Прямоугольные котлованы разрабатываются экскаваторами. Разработка котлованов бульдозерами производится в исключительных случаях, предусматриваемых ППР, когда удлиненная часть котлована расположена поперек направления стока поверхностных вод.

При устройстве котлованов механизированным способом не допускается нарушение естественной структуры грунта в основании. Для этого разработку ведут с недобором грунта на толщину от 100 до 200 мм. Случайные переборы грунта должны быть засыпаны песком, гравием или щебнем с тщательным уплотнением. Недобранный грунт следует разрабатывать вручную непосредственно перед установкой фундамента.

Основание под подножники должно быть выверено по нивелиру. Основания под анкерные плиты, служащие для крепления оттяжек, выверяются с помощью шаблонов. Отклонение от проектного уклона допускается в пределах 2°. Создание уклонов путем подсыпки грунта не допускается. Грунт, вынутый из котлована, укладывается на расстоянии не менее 0,5 м от бровок с таким расчетом, чтобы он не препятствовал производству последующих работ. Складирование конструкций, установка и движение машин у котлованов допускаются за пределами угла естественного откоса.

Котлованы, при необходимости, должны быть защищены от стока в них поверхностных вод путем устройства отводных каналов или обвалования. Перед установкой железобетонных деталей вода из котлована должна быть откачана. После откачки воды основание котлована должно быть зачищено до плотного грунта. При этом, если основание котлована окажется ниже проектной отметки, необходимо сделать песчано-гравийную подсыпку до проектной отметки и тщательно утрамбовать.

При устройстве фундаментов в условиях отрицательной температуры нельзя допускать промерзания котлованов. Установка фундаментов на промороженное основание запрещается.

Устройство фундаментов опор на больших переходах, при сильном притоке грунтовых вод, производится по индивидуальному проекту производства работ с применением шпунтовых ограждений, опускных колодцев или с проведением специальных мероприятий по искусственному водопонижению.

Разработка котлованов в скальных и полускальных грунтах осуществляется взрывным способом. Выполнение работ по образованию котлованов методом взрыва поручается специализированным организациям.

При наличии в грунте агрессивных по отношению к бетону вод должна выполняться битумная гидроизоляция поверхностей фундамента, соприкасающихся с грунтом.

При разработке котлованов в скальных и полускальных грунтах, а также котлованов, разрабатываемых буровыми машинами, недоборы грунтов не допускаются.

Для свободностоящих железобетонных или деревянных опор фундаментом может служить нижняя часть стойки, заглубленная в грунт. Котлованы для таких опор не копают, а бурят, так как при этом меньше нарушается естественная плотная структура грунта. Однако в слабых обводненных грунтах бывает необходимость установки опорных плит и ригелей, не умещающихся в пробуренном котловане. В таких случаях опора ставится в копаный котлован и после монтажа ригелей котлован засыпают привозным грунтом и трамбуют.

Перед монтажом сборных железобетонных фундаментов необходимо очистить основание котлована, выверить и закрепить разбивочные оси фундамента. Расхождение отметок оснований двух котлованов одной опоры не должно превышать 10 мм. При установке фундаментов в слабых грунтах необходимо выполнить бетонную или грунтовую подушку. Грибообразные фундаменты должны устанавливаться с помощью металлических шаблонов или других приспособлений, обеспечивающих правильное расположение фундаментов в горизонтальной плоскости.
