Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

боекомплект… 4 ПКР ММ 40

Зенитные ракетные комплексы:

тип комплекса…«Sea Cat» (до модернизации)

количество ПУ х направляющих (тип ПУ)…2x3 (Мк 13 мод.4)

боекомплект…60 ЗУР

СУ…Мк 20

тип комплекса…«Albatros» мод.7 (после модернизации)

количество ПУ х направляющих… 1 х 8

боекомплект…8 х ЗУР «Aspide»

Противолодочный ракетный комплекс:

тип комплекса…«Ikara» (до модернизации)

боекомплект… 10 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x1 - 114/45 (Мк 8 «Vickers»)

или 2 х 1 - 114/45 (Мк 8 «Vickers» 1*)

боекомплект… 240 (480 1*) выстрелов

РЛС УО…2-RTN 10Х,

после модернизации RTN 30Х

резервная ОЭСУ…EOS-400 FCS

количество АУ х стволов (тип АУ)…2 х 1 -40/70 (Мк 3 «Bofors»)

СУ…2 прицельные оптические колонки

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (STWS-1)

боекомплект…6 торпед Мк 46 мод.5

количество РБУ х стволов (тип РБУ)…I х 2 -375-мм («Bofors»)

Авиационное:

количество х тип вертолетов…1 х «Super Lynx» SAH-11

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…CAAIS 400 с системой Link YB,

EDO 700 с системой Link YB 2*

РЛС обнаружения ВЦ и НЦ…AWS 2 (после модернизации RAN 20S)

РЛС обнаружения НЦ… ZW 06 (после модернизации ТМ 1226)

РЛС навигационная…типа 1007

средства РТР…«Cygnus В1»

активные средства РЭП…SLQ-1 (после модернизации SDR-2/7)

пассивные средства РЭП

(количество ПУ х направляющих)…«Shield» (2x6 - 102-мм)

ГАС с подкильной антенной…EDO 610Е Mod 1

ГАС с ГПБА… ED9 700Е 2*

1* На Liberal .

2* На Niteroi и Defensora .

Контракт на постройку фрегатов (пр. Мк 10} был подписан с фирмой «Vosper Thornycroft Ltd» 29 сентября 1970 г. В соответствии с ним в Великобритании построили четыре корабля и еще два- в Бразилии. Constituicao и Liberal изначально проектировались как многоцелевые, а остальные корабли - как многоцелевые фрегаты. Кроме того, было построено учебное судно Brasil, которое в настоящее время выведено из состава флота. С марта 1995 г. началась реализация программы модернизации фрегатов данного типа. Она предусматривает замену ЗРК на «Albatros», части РТВ на новое, более совершенное, а также 40-мм автоматов с ручным заряжанием и наведением на аналогичные, но с электроприводами. Кроме того, демонтируется ПЛУРК «Ikara». Рассматривается вопрос о замене ГАС. Завершение модернизации: Liberal - в апреле 2000 г., Independencia - в сентябре 2000 г., Defensora -в феврале 2001 г., Uniao, Niteroi и Constituicao -в 2001 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 15 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй и третий - из легких сплавов. ГЭУ расположена в двух смежных отсеках: в носовом МО-два ДД; в кормовом - ГТД, два ДД и редуктор. Впереди и позади МО находятся отсеки с ДГ (по два в каждом). Автономность 45 суток.

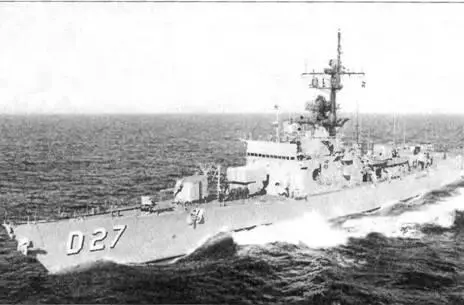

ФРЕГАТ PARA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Para (б. Albert David) D 27 Ф. «Lockheed SB amp; Construction Со» 29.04.64 19.12.64 19.10.68 В ВМС США FF 1050

Paraiba (б. Davidson) D 28 Ф. «Avondale Shipyards» 20.09.63 02.10.64 07.12.65 В ВМС США FF 1045

Parana (6. Sample) D 29 Ф. ((Lockheed SB amp; Construction Со» 19.07.63 28.04.64 23.03.68 В ВМС США FF 1048

Pernambuco (6. Bradley) D 30 Ф. "Bethlehem Steeb", Сан-Франциско 17.01.63 26.03.64 15.05.65 В ВМС США FF 1041

Водоизмещение, т:

стандартное… 2 620

полное… 3 560

Главные размерения, м:

длина наибольшая… 126,3

ширина наибольшая… 13,5

осадка при полном водоизмещении…4,4

осадка наиболее выступающей частью…,…5,5

Главная энергетическая установка:

тип… КТУ

количество х тип ТЗА-

- суммарная мощность, л.с…1 х «Westinghouse» - 35 ООО

количество х тип главных котлов

(параметры пара)… 2 х «Foster-Wheeler» (83,4 кг/см2; 510°С)

количество гребных винтов… 2 ВФШ

Скорость хода наибольшая, уз…27,5

Дальность плавания ходом 20 уз, мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 186 (18)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…1x8 (Мк 112)

боекомплект… 8 ПЛУР, 16 ПЛУР 1*

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…2x 1- 127/38 (Мк 30)

боекомплект…340 выстрелов
