Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Otomat» Mk 2

количество ПУ х направляющих (тип ПУ)…8 х 1 (КТ)

боекомплект…8 ПКР

Зенитный ракетный комплекс:

тип комплекса…«Albatros» мод.З

количество ПУ х направляющих… 1 х 8

боекомплект…8 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 - 127/54 («ОТО Ме1ага»)

боекомплект…210 выстрелов

количество АУ х стволов (тип АУ)… 2 х 2 - 40/70 («Breda»)

СУ…2 х «Dardo» с РЛС RTN-20X

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3-324-мм (1LAS)

боекомплект… 6 торпед А 244 S

Авиационное:

количество х тип вертолетов…1 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…SAD О С 1 (IPN-10)

РЛС обнаружения ВЦ…RAN-10S

РЛС обнаружения НЦ… SPO-2F

РЛС навигационная… 3RM20

СУ ЗРК и 127-мм АУ… NA-10 с двумя РЛС RTN-10XP

СУ оружием общекорабельная…WM 25 в обеспечение двух РЛС STIR

ПРИ системы TACAN…SRN 15А

средства РТР…,…SLR-4

активные средства РЭП… NS 9003/9005

пассивные средства РЭП

(количество ПУ х направляющих)… SCLAR (2 х 20- 105-мм)

ГАС с подкильной антенной…EDO 610Е

Контракт на постройку шести фрегатов типа Lupo для ВМС Венесуэлы с итальянской фирмой «Cantieri» был заключен 24 октября 1975 г. По конструкции и составу вооружения они полностью повторяют прототип. Только 40-мм АУ подняты на специальных банкетах и есть различия в составе радиоэлектронного вооружения. Mariseal Sucre передан Венесуэле 10.05.80, Almirante Brion-07.05.81, General Urdaneta-08.08.81, General Soublette- 05.12.81, General Salom-03.04.82, Almirante Garcia - 30.07.82. Первые два корабля Mariscal Surce и Almirante Brion должны были пройти ремонт и модернизацию в период с сентября 1992 г. по сентябрь 1994 г. на верфи фирмы «Litton's Inglalls Shipyard". В ходе ее планировалось заменить ДД, БИУС и ГАС. Однако, из-за финансовых проблем реализацию контракта временно приостановили.

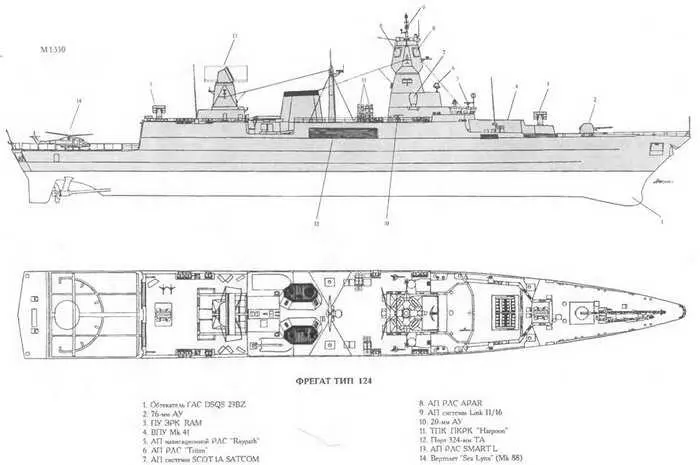

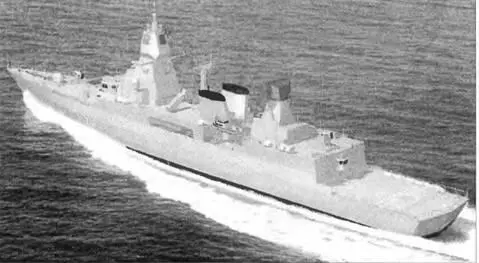

ВМС Германии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO в Атлантике. Зоной ответственности считались Балтийское и Северное моря. Однако, после развала Советского Союза Германия пересматривает свое место в решении военно-политических задач за пределами территории страны и зоны ответственности NATO в сторону их расширения. При этом ВМС становятся активным проводником внешней политики, в связи с чем усиливается потребность в «представительских» кораблях. Исходя из этого продолжается наращивание военно-морских сил, где среди надводных кораблей предпочтение отдается фрегатам. Они уже сейчас являются наиболее современными кораблями флота. Строящиеся фрегаты пр. 124 можно отнести к самым совершенным в мире представителям данного класса. Политическое решение о наличии национальных интересов вне рамок NATO, заставляет командование ВМС готовиться к самостоятельным действиям в отрыве от своих баз и вне зоны континентальной ПВО. Отчасти этим и вызвано принятие на вооружение фрегатов ЗРК коллективной обороны.

Название Завод-строитель Закладка Спуск на воду Вступление в строй

Sachsen F 219 Ф «Blohm amp; Voss AG», Гамбург 01.02.99 01.11.99 2002

Hamburg F 220 Ф. «Howaldtswerke», Киль 07.01.00 2002 2004

Hessen F 221 Ф. «Thyssen Nordseewerke». Эмден 07.02.00 2002 2005

Thuringen F 222 Ф «Lurssen», Бремен 2000 2004 2006

Водоизмещение, т:

полное… 5 600

Главные размерения, м:

длина наибольшая (по КВЛ)… 143 (132,2)

ширина наибольшая… 17,4

осадка при полном водоизмещении…4,4

Главная энергетическая установка:

тип…дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х LM 2500 - 31514

количество х тип ДД -

- суммарная мощность, л.с…2 х 20V 1163 ТВ93-20128

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…29

Дальность плавания ходом 18 уз, мили… 4 000

Экипаж, чел. (в том числе офицеров)… 255 (39)

Вооружение:

Комплекс противокорабельных ракет

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект…8 ПКР RGM-84D

Зенитные ракетные комплексы.

тип комплекса…«Standard SM 2»

количество ПУ х направляющих (тип ПУ)…2 х 16 (ВПУ Мк 41)

боекомплект…ЗУР RIM-66K, ESSM
