Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

количество х тип ДД -

- суммарная мощность, л.с… 2 х 16V 396 ТВ94-5 800

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 15 узг мили… 4 000

Экипаж, чел. (в том числе офицеров)… 122 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…,…2x2 (ТПК)

боекомплект…4 ПКР ММ 40

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х L - 114/45 (Мк 8 «Vickers»)

боекомплект…200 выстрелов

РЛС У О…RTN 10Х

резервная ОЭСУ…EOS-400

количество АУ х стволов (тип АУ)…2 x 1 -40/70 (Мк 3 «Bofors»)

1 х 1-40/70 (Мк 3 «Bofors») 1*

СУ…2 прицельные оптические колонки

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32)

боекомплект…6 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов…1 х «Super Lynx» SAH-11,

UAH-12 1*

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…CAAIS 450/WSA 421 с системой Link YB

«Siconta II» с системой Link YB 1*

РЛС обнаружения ВЦ…AWS 4

РЛС навигационная…типа 1007

средства РТР…«Cygnus В1»

активные средства РЭП…SLQ-1

пассивные средства РЭП

(количество ПУ х направляющих)…«Shield» (2x6 - 102-мм)

ГАС с подкильной антенной… DSQS-21C

1* На Barroso

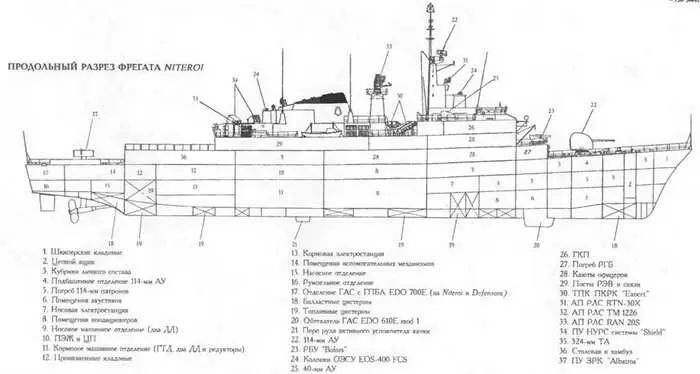

Являются первыми кораблями данного класса, спроектированными в Бразилии. Работы велись при тесном сотрудничестве с германской фирмой «Marine Technik». Соответствующий контракт был подписан 1 октября 1981 г. В качестве прототипа выбрали фрегат типа Niteroi. Первую пару кораблей заказали 15 февраля 1982 г., вторую -9 января 1986 г., третью -в середине 1986 г. Тогда же было принято решение о постройке в общей сложности 16 кораблей данного типа, которые в ВМС Бразилии классифицируются как корветы. Ввиду финансовых ограничений полная реализация этой программы поставлена под сомнение. Для повышения боевой эффективности фрегата зарезервировано место для ЗАК «Vulcan Phalanx». Barroso имеет увеличенные размеры корпуса, что позволило разместить на нем БИУС бразильского производства, расширить ВПП для более тяжелого, чем «Super Lynx», вертолета. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из легких сплавов. ГЭУ расположена в двух смежных отсеках. В носовом МО находится ГТД с зубчатой передачей, а в кормовом-оба ДД. Зубчатая передача состоит из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и пневматическими муфтами. Передача ГТУ двухступенчатая, у ДУ - одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических и пневматических муфт.

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

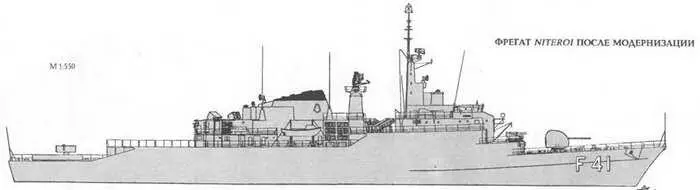

Niteroi F 40 Ф. «Vosper Thornicroft, Вульстон 08.06.72 08.02.74 20.11.76

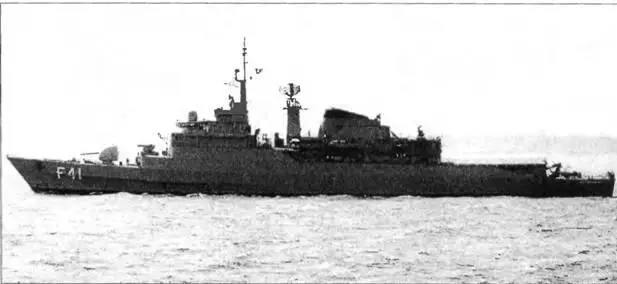

Defensora F 41 To же 14.12.72 27.03.75 05.03.77

Constituicao F 42 To же 13.03.74 15.04.76 31.03.78

Liberal F 43 To же 02.05.75 07.02.77 18.11.78

Independencia F 44 Арсенал флота (Arsenal de Marinha), Рио-де-Жанейро 11.06.72 02.09.74 03.09.79

Uniao F 45 To же 11.06.72 14.03.75 12.09.80

Водоизмещение, т:

стандартное… 3 200

полное… 3 707

Главные размерения, м:

длина наибольшая… 129,2

ширина наибольшая… 13,5

осадка наиболее выступающей частью…5,5

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…2 х ТМЗВ -50880

количество х тип ДД -

- суммарная мощность, л.с…416V 956 ТВ91 - 15000

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая под ГТД…27

наибольшая под ДД…22

Дальность плавания, мили:

ходом 28 уз… 1300

ходом 19 уз под 4 дизелями…4 200

ходом 17 уз под 2 дизелями… 5 300

Экипаж, чел. (в том числе офицеров)… 117 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)
