Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

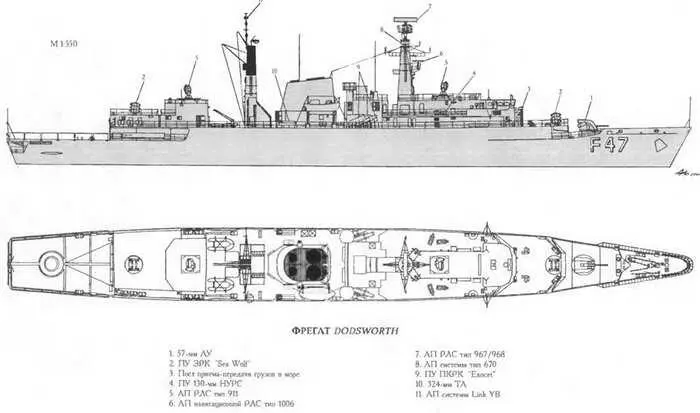

Dodsworth (б. Brilliant) F 47 To же 25.03.77 15.12.78 15.05.81 В ВМС Великобритании F 90

Bosisio (б. Brazen) F 48 To же 18.08.78 04.03.80 02.07.82 В ВМС Великобритании F 91

Rademaker (б. Battleax) F 49 To же 04.02.76 18.05.77 28.03.80 В ВМС Великобритании F 89

Водоизмещение, т:

стандартное… 3 500

полное…4 400

Главные размерения, м:

длина наибольшая (по КВЛ)… 131,2 (125)

ширина наибольшая… 14.8

осадка при полном водоизмещении…6

Главная энергетическая установка:

тип…газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с…2 х ТМЗВ -50 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с…2 х RM1C -9 900

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…30

Дальность плавания ходом 18 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 273 (30)

Вооружение:

комплекс крылатых ракет'

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…4 х 1 (КТ)

боекомплект…4 ПКР ММ 40 Block 2

Зенитный ракетный комплекс:

тип комплекса…«Sea Wolf»

количество ПУ у направляющих… 2хб

СУ…GWS 25 мод.4 с двумя РЛС типа 911

боекомплект…32 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 -57/70 (Mk2 «Bofors»)

боекомплект…1200 выстрелов

количество АУ х стволов (тип АУ)… 2 x 1 -40/70 («Bofors»)

боекомплект…4 200 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3-324-мм (STWS Мк 2)

боекомплект…6 торпед «Stingray»

Авиационное:

количество х тип вертолетов…2 х «Super Lynx»

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…SCOT 1A/CAAIS

с системами Link YB и Marisat

РЛС обнаружения ВЦ и НЦ…тип 967/968

РЛС навигационная…. тип 1006

средства РТР… UAA-2

активные средства РЭП… тип 670

пассивные средства РЭП

(количество ПУ х направляющих).…«Sea Gnat» (4x6 - 130-мм)

ГАС с подкильной антенной…тип 2016

система противоторпедной защиты…тип 182

Контракт о продаже Бразилии фрегатов типа Broadsword (пр.22} первой серии с правительством Великобритании был заключен 18 ноября 1994 г. После прихода в Бразилию на фрегатах побортно установили 40-мм АУ, демонтировали 20-мм зенитные автоматы, заменили ПКР ММ 38 на более совершенные ММ 40, установили ПУ новой, облегченной конструкции, за коробчатыми щитами из радиопоглощающих материалов. Данные корабли, будучи в составе ВМС Великобритании, принимали активное участие в англо-аргентинском конфликте. Благодаря ЗРК «Sea Wolf» они эффективно отражали атаки средств воздушного нападения. Так например, 12 мая 1982 г. Broadsword, находившийся в дозоре у Фолклендских островов, был внезапно атакован со стороны берега на предельно малой высоте четырьмя штурмовиками. Ракетами «Sea Wolf» удалось сбить два из них. Остальные, уклоняясь от ракет, промахнулись при бомбометании. Однако одна бомба, срикошетировав от воды, попала в ангар, но не взорвалась. Корабль потерял лишь один вертолет и не получил серьезных повреждений. Briliant, находившийся в эскорте авианосного соединения, 30 мая 1982 г. сбил с помощью ЗРК «Sea Wolf» две ПКР «Exocet».

ФРЕГАТ FRONTIN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Inhauma V30 Арсенал флота (Arsenal de Marinha), Рио-де-Жанейро 23.09.83 13.12.86 12.12.89

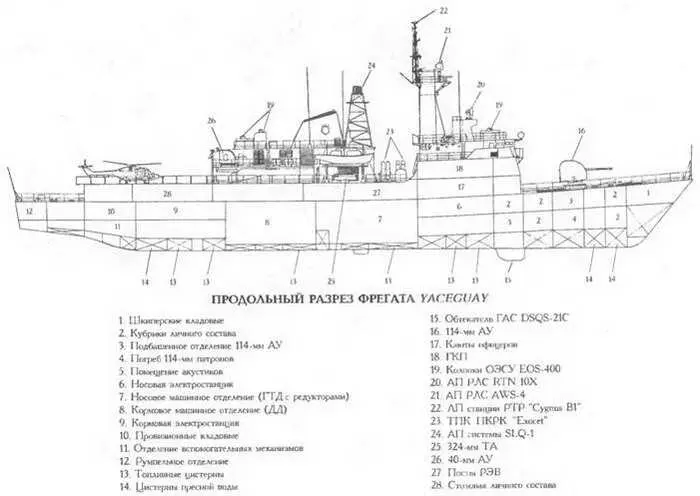

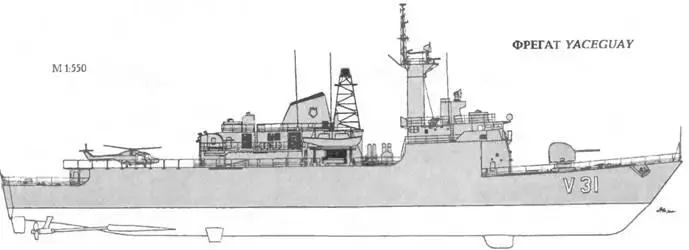

Jaceguay V31 To же 15.10.84 08.06.87 02.04.91

Julio de Noronha V32 Ф. «Verolme», Анградос-Реис 08.12.86 15.12.89 27.10.92

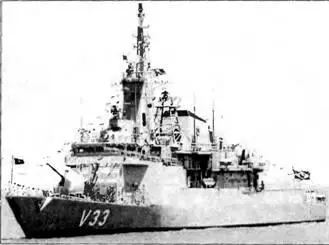

Frontin V33 To же 14.05.87 06.02.92 11.03.94

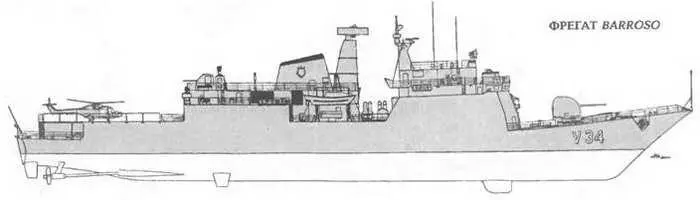

Barroso V34 Арсенал флота (Arsenal de Marinha), Рио-де-Жанейро 16.12.94 01.01 98 01.01.00

Водоизмещение, т:

стандартное… 1600, 1786 1*

полное… 1970, 2350 1*

Главные размерения, м:

длина наибольшая… 95,8, 100 1*

ширина наибольшая… 11,4

осадка при полном водоизмещении…3,7

Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х LM 2 500 - 27 500
