Относятся к фрегатам ПВО ВМС Великобритании типа Leopard (пр.4/), строившихся по программе 1951 - 1955 гг. Оба корабля перед передачей прошли капитальный ремонт и модернизацию, связанную с установкой системы кондиционирования воздуха, переоборудованием системы хранения и подачи топлива для балластировки забортной водой. Кроме того, были демонтированы противолодочное вооружение и некоторые радиотехнические средства, взамен установлены новые навигационные приборы. Abu Bakr передан Бангладеш 16.07.78, a Ah Haider- 12.03.82. Корпус корабля стальной, с полубаком, двойным дном на всем протяжении и подзором в корме. Он разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве цистерн для хранения топлива и масел. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ размещена в трех отсеках суммарной длинной 30,2 м. Установка каждого вала включает четыре дизеля (адмиралтейского ряда), которые работают через гидравлические муфты. ЭЭС состоит из ГТГ мощностью 500 кВт и ДГ мощностью 500 кВт. Предусмотрено дистанционное управление дизелями и редукторами из поста управления, а также из каждого МО. Запас топлива - 220 - 230 т. В настоящее время данные фрегаты используются в качестве патрульных или учебных кораблей и большой боевой ценности не имеют. В 2001 г. Ah Haider планируется вывести из состава ВМС, заменив его на более современный фрегат.

До войны в Персидском заливе ВМС Бахрейна выполняли исключительно полицейские функции и несли патрульную службу в экономической зоне. Как показал опыт боевых действий и сохраняющаяся сложная обстановка в районе Персидского залива, им также необходимо обеспечивать безопасность торговых коммуникаций. Данное обстоятельство заставило приобрести у США фрегат, который участвует в эскортировании судов.

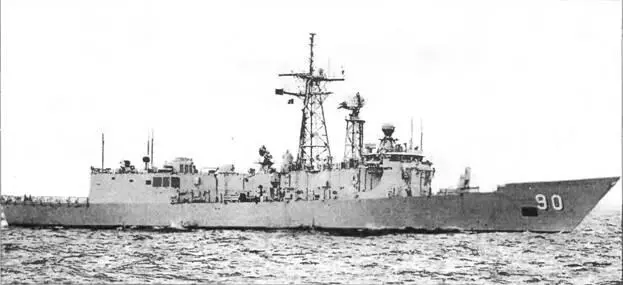

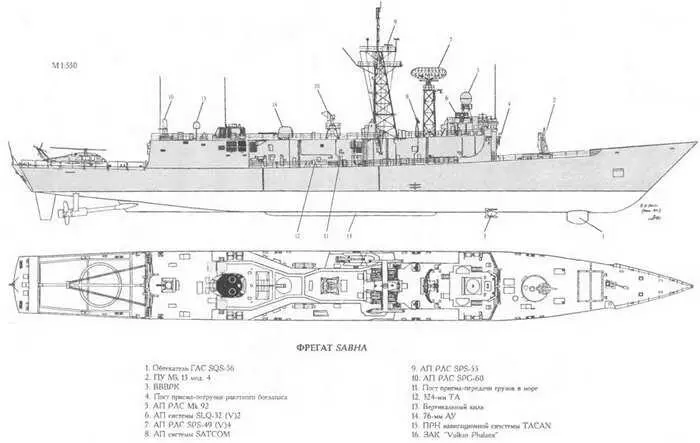

ФРЕГАТ SABHA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечание

Sabha (б. Jack Williams) 90 Ф. «Bath Iron Works», Бат (шт. Мэн) 25.02.80 30.08.80 19.09.81 В ВМС США Ґ24

Водоизмещение, т:

стандартное… 3 045

полное… 3 638

Главные размеренияг м:

длина наибольшая (по КВЛ)… 135,64 (124,4)

ширина наибольшая… 13,7

осадка при полном водоизмещении…4,52

осадка наиболее выступающей частью…7,48

Главная энергетическая установка:

тип…газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с…2 х GE LM 2 500 - 41 ООО

количество гребных винтов…1 ВРШ

количество ВДРК -

- суммарная мощность, л.с. (МВт)… 2-650 (490)

Скорость хода, уз:

наибольшая…29

под ВДРК…4

Дальность плавания ходом 20 уз, мили… 4500

Экипаж, чел. (в том числе офицеров)… 206 (16)

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса…«Harpoon»

Зенитный ракетный комплекс:

тип комплекса…«Standard SM-1»

количество ПУ х направляющих для ЗУР

и ПКР (тип ПУ)…l x l (Мк 13 мод.4)

боекомплект…40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 -76/62 (Мк 75)

резервная ИК СУ…AMS Мк 12

боекомплект…450 выстрелов

количество АУ х стволов (тип АУ)… 1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

боекомплект…3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (с вертолетным)…24 торпеды Мк 46 мод.5

СУ…Мк 309 мод.1

Авиационное:

количество х тип вертолетов… 1 х ВО-105

или 2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП…светотехническое,

система принудительной посадки RAST

тип ангара…палубный

Радиоэлектронное:

БИУС… NTDS с системой Link 11

РЛС обнаружения ВЦ…SPS-49 (V) 4

РЛС обнаружения НЦ и навигации…SPS-55

РЛС навигационная… тип 975

система целеуказания…WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод. 2 с РЛС AN/SPG-60

комплекс РЭБ…SLO-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х б - 130-мм)

ГАС с подкильной антенной…SQS-56

система противоторпедной защиты…SLO-25

Корабль был исключен из состава ВМС США 28 сентября 1996 г. Перед продажей фрегата ВМС Бахрейна с него демонтировали ГАС с ГПБА SQR-19, системами SATCOM и «Lynx III». Фрегат был передан Бахрейну 15 февраля 1997 г.
