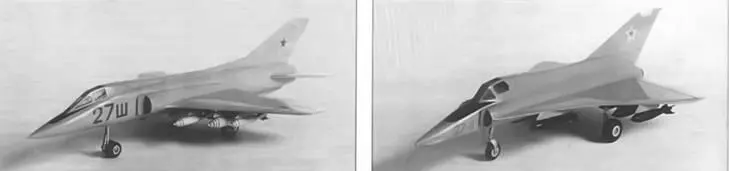

Модели двух вариантов штурмовика МиГ-27Ш на базе МиГ-21

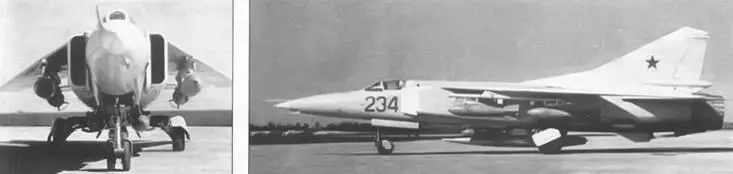

Опытный самолет «23-11/4»

Следует сказать, что МиГ-23 – любимое детище П.С. Кутахова, прославленного ге- эоя Великой Отечественной войны, назначенного в 1969 г. Главкомом ВВС, с самого начала рассматривался как многоцелевой самолет. Успешному решению ударных задач должна была способствовать, в частности, новейшая автоматизированная бортовая аппаратура. Она частично разгружала петчика, избавив его от ряда рутинных задач, связанных с навигацией и пилотированием, и разрешая сосредоточиться на главном – поиске и поражении объекта атаки.

К 1969 г. отработка навигационного комплекса МиГ-23 была, в основном, завершена. КН-23 обладал высокой по тем временам эффективностью: совместно с САУ он позволял выполнять полет по заданному маршруту с тремя точками поворота (они же могли служить и целями), обеспечивал возврат к одному из четырех аэродромов посадки, стабилизацию пространственного положения самолета. Были предусмотрены режимы: приведение к горизонту», автоматического увода с опасно малой высоты, балансировки машины по крену и тангажу, демпфирования колебаний, вызванных турбулентностью атмосферы, и другими причинами, снятия усилий на ручке управления («триммерный эффект»), а также выполнения типовых боевых маневров, включая выход из атаки. Первоначально предполагалось, что единый МиГ-23 (как и американский «Фантом») будет использоваться в качестве как фронтового истребителя,так и истребителя-бом- бардировщика. Потом все же решили создавать специализированную ударную модификацию «МиГа», отличавшуюся от исходного истребителя, прежде всего, оборудованием при максимально близком планере.

Истребитель-бомбардировщик решили оснастить новинкой того времени – прицельной системой «Сокол-23», разработанной московским ЦКБ «Геофизика» и включавшей квантовый (лазерный) дальномер «Фон», сопряженный с оптическим прицелом и аналоговым вычислителем. Наклонная дальность до наземной цели могла определяться в диапазоне 400-5000 м. Нужно сказать, что «Фон» был одним из первых (если не первым) в мире устройств подобного типа, доведенным до серийного производства. Использование системы «Сокол-23» позволяло значительно повысить боевые возможности авиационного комплекса. Однако, как и вся «оптика», она могла работать только в ясную погоду, при отсутствии дыма, пыли, тумана и других помех. Были у нее и иные недостатки, неизбежные для выполненного на новых физических принципах изделия.

Прототип истребителя МиГ-23, опытный самолет «23-11/1», совершил первый полет 26 мая 1967 г. Четвертую по счету опытную машину, «23-11/4», выполнили в варианте истребителя-бомбардировщика и передали на летные испытания летом 1969 г. По конфигурации планера она была идентична истребителю, но вместо РЛС оснащалась еще не комплектной прицельной системой «Сокол-23», поэтому в носовой части не стали выполнять окно под лазерный дальномер.

Ударный вариант МиГ-23 предназначался, в первую очередь, для работы по неподвижным наземным целям в светлое время суток, а также для штурмовых действий с использованием пушки и неуправляемых ракет. Кроме того, он мог с применением пушки или ракет «воздух-воздух» с ТГС сам атаковать воздушного противника после применения или предварительного сброса «ударной» боевой нагрузки.

Однако новый самолет вызвал ряд серьезных замечаний заказчика. В частности, на «23-11/4» (как, впрочем, и на новой машине фирмы Сухого Су-17) не был устранен один из основных недостатков, присущих Су-7Б – неудовлетворительный обзор «вперед- вниз» (его угол составлял всего -8,5°). Кроме того, у машины, рассчитанной на 3000 кг боевой нагрузки и способной базироваться на полевых аэродромах, потребовалось усиливать конструкцию, что вызвало увеличение массы планера. Теперь тяги двигателя Р27Ф-300 (8000 кгс) оказалось недостаточно для обеспечения приемлемых ВПХ.

Стремление устранить выявленные недостатки привело к созданию нового ударного варианта МиГ-23. К концу 1969 г. в инициативном порядке ОКБ выпустило проект МиГ-23Ш (штурмовик), отличавшегося носовой частью фюзеляжа, форму которой выработали, основываясь на примененной в проекте МиГ-27Ш Окончательный облик носовой части определили, исходя из параметров оптического прицела АСП-17 (разработчик – ленинградский «Арсенал»), имевшего возможность «смотреть вниз» под углом до -18°. В ходе работы макетной комиссии предложенный вариант удовлетворил военных, которые особенно отметили отличный обзор из кабины летчика. 4 февраля 1970 г. последовало совместное Постановление ЦК КПСС и Совмина СССР, «узаконивавшее» работы над ударным самолетом «нового облика» на основе проекта МиГ-23Ш. Главным конструктором машины, получившей обозначение МиГ-23Б (изделие «32-24»), был назначен Г.А. Седов.
