Евгений Ружицкий: Европейские самолеты вертикального взлета

Проект сверхзвукового вертикально взлетающего истребителя R1154

В 1961 г. фирма «Хоукер-Сиддли» под руководством конструкторов Ральфа Хупера и Джона Фозар- да начала исследования сверхзвуковых СВВП Р.1150 и Р. 1154 со скоростью, соответствующей числам М= 1,5- 1,7. Предпочтение было отдано проекту Р. 1154, на котором предполагалось установить подъемно-мар- шевый двигатель Бристоль Сиддли BS100 с тягой 14 000 кг на форсажном режиме: небольшие форсажные камеры должны были использоваться на задних поворотных соплах. Был построен макет самолета Р.1154, самолет должен был нести 900 кг вооружения (в основном ракетного) и иметь боевой радиус 460 км. На самолет предполагалось установить самое современные для того времени радиоэлектронное оборудование и навигационные системы, включая бортовые мини-ЭВМ.

В 1962 г. на заседании начальников штабов вооруженных сил стран – членов НАТО в Париже проект самолета Р. 1154 был рассмотрен и получил одобрение. По предварительной оценке, финансовые затраты на его разработку составили бы почти 750 млн. фунтов стерлингов. Было предложено разработать два варианта самолета: одноместный ударный маловысотный самолет (с возможностью использования в качестве перехватчика) для английских ВВС и двухместный всепогодный палубный перехватчик для ВМС. Однако вскоре ВМС Великобритании отдали предпочтении закупке палубных самолетов Макдоннелл-Дуглас F-4K «Фантом» и отказались от участия в финансировании проекта Р.1154. Затем возникли сложности с разработкой двигателя BS100 и, наконец, в октябре 1964 г., когда к власти в Великобритании пришла лейбористская партия, было произведено существенное сокращение военных программ, в число которых попал проект СВВП Р.1154.

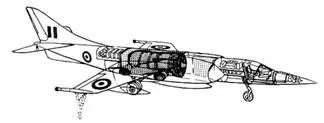

Самолет представляет собой цельнометаллический моноплан со стреловидным крылом, одним ТРДД с поворачивающимися соплами и велосипедным шасси.

Фюзеляж полумонококовой конструкции выполнен из легких сплавов. В носовой части фюзеляжа расположена одноместная кабина летчика. Остекление кабины обеспечивает хороший обзор. В кабине установлено катапультное кресло фирмы «Мартин-Бей- кер» 6НА с ракетными двигателями, обеспечивающее возможность катапультирования при нулевой скорости и нулевой высоте полета.

Крыло высокорасположенное, с отрицательным поперечным V, стреловидностью 35° по передней кромке и большим сужением (2:1), относительное удлинение 3,34, задняя кромка прямая у первых опытных самолетов. Крыло снабжено элеронами и закрылками. На пятом и шестом опытных самолетах установлено стреловидное крыло с увеличенным размахом и большей площади, использованное затем на СВВП «Харриер».

Оперение стреловидное, однокилевое, с управляемым стабилизатором. Хвостовые секции поверхностей управления выполнены из обшивки с сотовым заполнителем. Стабилизатор имеет отрицательный угол поперечного V, равный -14°.

Шасси велосипедное, убирающееся, разработано фирмой «Даути». Основная опора шасси имеет два колеса, носовая опора с самоориентирующимся колесом снабжена системой управления при рулежке. На концах крыла имеются дополнительные опорные стойки, убирающиеся в полете.

Силовая установка состоит из одного подъемно- маршевого ТРДД, Бристоль- Сиддли BS.53 «Пегас», установленного в фюзеляже. Изменение направления вектора тяги осуществляется двумя парами поворотных стальных сопл, расположенных по бокам фюзеляжа. Поток воздуха за вентилятором разделяется; большая часть его вытекает через переднюю пару сопла – оставшаяся часть проходит через камеру сгорания и за турбиной вытекает через заднюю пару сопл. Сопла поворачиваются на 100° с помощью механической системы, включающей гидроусилители и цепную передачу. Для уменьшения эрозии почвы и предотвращения засасывания горячих газов запуск двигателя производится при отклоненных назад соплах. Компрессор и двухступенчатый вентилятор вращаются в противоположные стороны для устранения влияния гироскопического эффекта на режиме висения.

Воздухозаборники регулируемые, изменяемой геометрии, снабжены надувными резиновыми носками, заполняющимися воздухом при малых скоростях полета, когда площадь входного сечения должна быть большой, а кромки скругленными.

Топливо размещается в крыльевых и фюзеляжных топливных баках. Возможна установка подвесных топливных баков на подкрыльных пилонах.
