Евгений Ружицкий - Европейские самолеты вертикального взлета

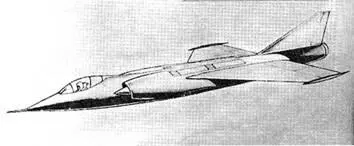

Проект вертикально взлетающего истребителя Шорт PD.56 с комбинированной силовой установкой

Летные испытания второго экспериментального СВВП SC.1 тоже только с подъемными ТРД начались 23 мая 1958 г. В 1960 г. на обоих СВВП были установлены маршевые ТРД RB.108 и усовершенствована струйная система управления. После завершения этих работ 6 апреля 1960 г. был произведен вертикальный взлет с переходом к горизонтальному полету и обратно к вертикальной посадке на втором экспериментальном самолете (летчики-испытатели Дж. Грин, А. Роберте и др.).

СВВП Шорт SC.1 демонстрировался на авиационной выставке в Фарнборо в 1960 г., а в 1961 г. – на авиационной выставке в Париже, совершив перелет через Ла-Манш. Оба СВВП SC.1 с 1961 г. использовались для оценки характеристик управляемости и устойчивости с системой автостабилизации по программе, рассчитанной до 1963 г. Однако 2 октября 1963 г. второй экспериментальный СВВП SC.1 потерпел катастрофу в 82-м испытательном полете. Самолет вошел в крен и сваливание из висения на высоте 9 – 15 м за 14 секунд до конца полета. Летчик Дж. Грин не успел катапультироваться и погиб. Самолет упал вверх колесами и разрушился. Катастрофа произошла из-за несовершенства системы автостабилизации (все три гироскопа выдали неправильное положение вертикали, по которому автостабилизатор направил самолет к земле).

Самолет был восстановлен и в июне 1966 г. были возобновлены его летные испытания на переходных режимах, после которых он в 1967 г. вместе с первым экспериментальным СВВП SC. 1 был передан на базу ВВС в Бедфорде, где они использовались до 1964 г. для исследования взлетно-посадочных характеристик СВВП и оценки устойчивости и управляемости.

Результаты летных испытаний экспериментального самолета Шорт SC.1 были использованы фирмой «Шорт» для разработки сверхзвукового вертикально взлетающего истребителя Шорт PD.56 с треугольным крылом и комбинированной силовой установкой, а также для исследований сверхзвукового пассажирского самолета по проекту А. Гриффитса с треугольным крылом и комбинированной силовой установкой из 24 подъемных ТРД в фюзеляже и 6 маршевых ТРД в гондолах.

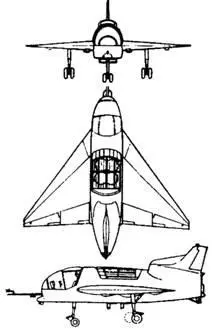

Схема СВВП Шорт SC.1

Однако эти же испытания показали, что комбинированная силовая установка отличается большой конструктивной сложностью, имеет большой объем и массу и требует усовершенствованной системы стабилизации; кроме того, использование подъемных ТРД с большой скоростью и температурой вытекающих газов требует защиты ВПП и значительно усложняет эксплуатацию таких СВВП. Поэтому в более поздних проектах СВВП предлагалось использовать подъемные ТРДД с большой степенью двухкон- турности, отличающиеся меньшей скоростью и температурой вытекающих газов и разрабатывавшиеся фирмой «Роллс-Ройс».

Самолет выполнен по схеме моноплана с треугольным крылом,комбинированной силовой установкой из одного маршевого и четырех подъемных ТРД и трехопорным шасси.

Фюзеляж цельнометаллический, полумонококовой конструкции, имеет небольшое удлинение. В носовой части размещается кабина летчика с большим фонарем. В кабине было установлено катапультное кресло Мар- тин-Бейкер, позволяющее производить катапультирование летчика при малых высотах и скоростях полета.

Крыло треугольное сре- днерасположенное, двух- лонжеронной конструкции, угол стреловидности по передней кромке 54°, хорда крыла в корневой части 5,18 м, на концах 0,3 м, удлинение крыла 2,61, профиль NACA 0010. На крыле имеются элероны и элевоны с триммерами.

Шасси неубирающееся, трехопорное, с носовой опорой. Главные опоры могут отклоняться с помощью гидравлической системы вперед и назад на 15° для лучшей центровки при вертикальной посадке. На каждой опоре установлены самоориентирующиеся сдвоенные колеса, на передней опоре размером 460x110 мм и давлением 7 кг/см2 на главных опорах размером 380x110 мм и давлением 5,6 кгс/см2

Силовая установка комбинированная, состоит из пяти ТРД Роллс-Ройс RB.108.

Четыре подъемных двигателя RB.108 установлены рядом, создавая вертикальную тягу. Благодаря такому расположению двигателей при выходе из строя одного из них не должен возникать большой дестабилизирующий момент. Маршевый двигатель RB.108 установлен в наклонном положении в хвостовой части фюзеляжа и создает необходимую для полета горизонтальную тягу. Воздухозаборники подъемных двигателей имеют спереди поднимающиеся створки, защищенные сеткой. Для маршевого двигателя используется щелевой воздухозаборник в основании киля.
