Евгений Ружицкий - Европейские самолеты вертикального взлета

При разработке летающего стенда, начавшейся в 1953 г., не делалось попыток проектировать для него специальные двигатели. На стенде были использованы два серийных ТРД с центробежными компрессорами Роллс-Ройс «Нин» с тягой по 2 250 кгс. Двигатели были установлены на ферменном каркасе в горизонтальном положении один напротив другого. Сопла двигателей выходили в большой коллектор, где вытекающие из них газы поворачивались на 90° с помощью дефлекторов и вытекали вниз через три сопла.

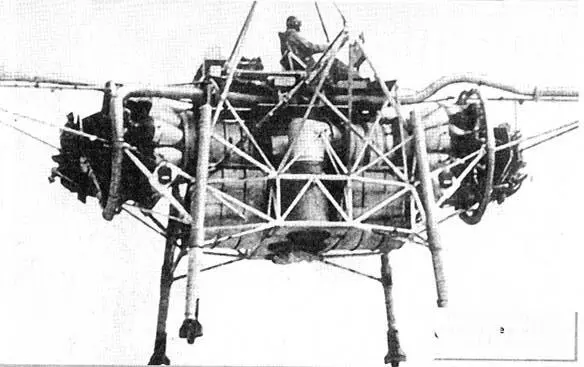

Летающий стенд TMR «Флаинг Бедстед» фирмы «Роллс-Ройс»

Для стенда TMR впервые была разработана струйная система управления, использующая сжатый воздух от компрессоров двигателей. В передней и задней частях каркаса, а также по бокам укреплены четыре длинные трубы, соединенные с компрессорами двигателей и заканчивающиеся струйными рулями. Кресло летчика расположено в центре стенда над двигателями и снабжено обычными самолетными органами управления (ручка и педали), которые, воздействуя на клапаны системы струйного управления, регулируют перепускание сжатого воздуха из струйных рулей в виде изогнутых поворотных сопл, обеспечивая управление стенда. Для путевого управления струйные рули поворачиваются в горизонтальное положение (в разные стороны) и сила реакции вытекающего из них воздуха обеспечивает поворот аппарата вокруг вертикальной оси. Продольное управление обеспечивается истечением воздуха через одно или другое продольное сопло, повернутое вниз. Поперечное управление обеспечивается с помощью двух сопл на поперечных трубах или дросселированием одного из крайних выхлопных сопл.

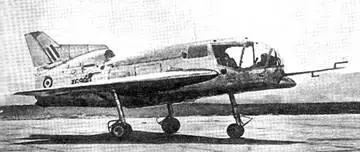

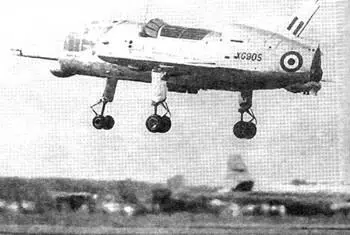

Экспериментальный СВВП Шорт SC.1 с комбинированной силовой установкой из подъемных и маршевых ТРД

Топливные баки были расположены под двигателями. Шасси состояло из четырех телескопических стоек большой длины, снабженных самоориентирующимися небольшими колесами без протекторов.

При первых испытаниях стенд взлетал на привязи, допускавшей свободу перемещения в несколько метров; первый свободный полет состоялся 3 августа 1954 г. Во время испытаний стенд достигал высоты 30 м и скорости 25 км/ч; время полетов не превышало 10 минут.

Взлетная масса стенда составляла 3500 кг, а развиваемая двигателями тяга 4000 кг.

В декабре 1956 г. первый стенд разбился после более чем двух лет летных испытаний, летчик-испытатель спасся. К этому времени был построен второй стенд, совершивший первый полет 12 ноября 1956 г. Однако через год, 28 ноября 1957 г., стенд тоже разбился, летчик погиб.

Параллельно с испытаниями летающих стендов TMR фирма «Роллс-Ройс» с 1954 г. по инициативе ее научного руководителя доктора А. Гриффитса начала разработку специальных подъемных двигателей RB.108 с большой удельной тягой 8, а министерство снабжения Великобритании начало разработку программы вертикально взлетающих самолетов с комбинированной силовой установкой из двух типов двигателей: для вертикального взлета и горизонтального полета, обеспечивающих возможность совершать вертикальный взлет и посадку при обычном горизонтальном положении фюзеляжа. Министерством снабжения были разработаны требования ER.143 к экспериментальному СВВП с комбинированной силовой установкой с подъемными ТРД Роллс- Ройс RB.108 и в 1954 г. был заключен контракт с фирмой «Шорт» на постройку двух экспериментальных СВВП с ТРД RB. 108.

В декабре 1956 г. в Англии на аэродроме Белфаст были начаты наземные испытания и рулежки первого экспериментального реактивного вертикально взлетающего самолета Шорт SC.1, снабженного только подъемными двигателями. После их окончания, 2 апреля 1957 г., начались летные испытания, проходившие в три этапа. Во время первого этапа испытаний были оценены летные характеристики СВВП в горизонтальном полете; самолет совершал обычный взлет с разбегом и посадку с пробегом (летчик-испытатель Т. Брук-Смит). На втором этапе испытаний СВВП совершал вертикальный взлет и посадку, а также испыты- вался в полетах на режиме висения на привязи, для чего был построен специальный стенд. Первый вертикальный взлет на привязи был выполнен 26 мая 1958 г., первая вертикальная посадка – 6 октября 1958 г. на бетонированную ВПП, а первый свободный вертикальный взлет (без привязи) 25 октября 1958 г. В ноябре 1958 г. самолет впервые совершил вертикальную посадку на неподготовленную ВПП с травяным покрытием.
