Евгений Ружицкий: Европейские самолеты вертикального взлета

Система управления. Для управления при вертикальном взлете и посадке, а также при малых скоростях полета, когда аэродинамические рули неэффективны, на самолете используется дополнительная струйная система управления. На концах крыльев, а также на носу и хвосте фюзеляжа установлены струйные рули в виде реактивных сопл, к которым подводится сжатый воздух, отбираемый от компрессоров всех пяти ТРД, с помощью системы кольцевания. При взлете и посадке до 10% воздуха отбирается от компрессоров ТРД и направляется через систему клапанов к реактивным соплам. Управление клапанами связано с ручкой управления и педалями в кабине летчика.

После вертикального взлета самолет с помощью автоматической системы управления переходит к горизонтальному полету с постепенным увеличением горизонтальной тяги и скорости полета, при этом крыло создает все большую подъемную силу; в это же время благодаря действию автоматической системы управления вертикальная тяга уменьшается гак, чтобы сохранилась неизменной полная составляющая подъемной силы крыла и вертикальной тяги.

Системы: гидравлическая система с давлением 175 кгс/см2 для привода систем управления и автостабилизации и тормозов. Пневматическая система с давлением 210 кгс/см2 обеспечивает управление наклоном подъемных двигателей. Электрическая система питается от электрогенераторов на двигателях и аккумуляторных батарей.

Оборудование стандартное, дополнительно установлено измерительное оборудование для летных испытаний.

Размеры:

размах крыла 7,16 м

длина самолета (с носовой штангой) 9,11 м

высота самолета 3,25 м

площадь крыла 19,65 м 2

Двигатели:

подъемные 4 ТРД Роллс-Ройс RB. 108

взлетная тяга 4x966 кгс

маршевый 1 ТРД Роллс-Ройс RB. 108

взлетная тяга 966 кгс

Массы и нагрузки:

максимальная взлетная 3650 кг

Летные данные (расчетные):

максимальная скорость у земли 396 км/ч

максимальная скороподъемность 3,7 м/с

практический потолок 2440 м

максимальная дальность 240 км

Опытный вертикально взлетающий истребитель- бомбардировщик

Разработка семейства СВВП «Харриер» с одним подъемно-маршевым двигателем с отклоняемым вектором тяги началась в 1957 г., когда фирма «Хоукер-Сидд- ли» предложил а ВВС проект СВВП для использования его в качестве легкого штурмовика. Разработка СВВП велась под руководством главного конструктора фирмы «Хоукер-Сиддли» Сиднея Камма при активном участии фирмы «Бристоль Аэро Энджинз», которая предложила разработать для самолета подъемно- маршевый двигатель с двумя поворотными соплами BE.48 (схема вертикально взлетающего самолета с одним подъемно-маршевым двигателем с поворотными соплами была предложена за рубежом в 1956 г. французским авиаконструктором Мишелем Вибо).

Программа СВВП «Харриер» стала самой большой по числу построенных самолетов и по размаху научно- исследовательских и опытно-конструкторских работ. Разработка ее была связана не только с многими успехами, но и многими неудачами и потерями в авариях и катастрофах, как это часто бывает при развитии новых видов авиационной техники.

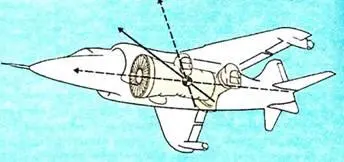

Принципиальная схема СВВП с подъемно-маршевым ТРДД с поворотными соплами

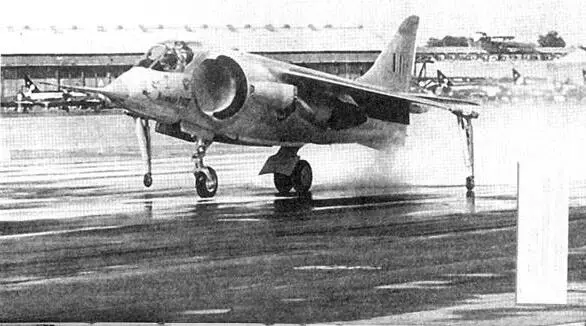

Первый экспериментальный СВВП Хоукер-Сиддли Р.1127 с ТРДД ВЕ.53 «Пегас» 2 с взлетной тягой 5200 кг

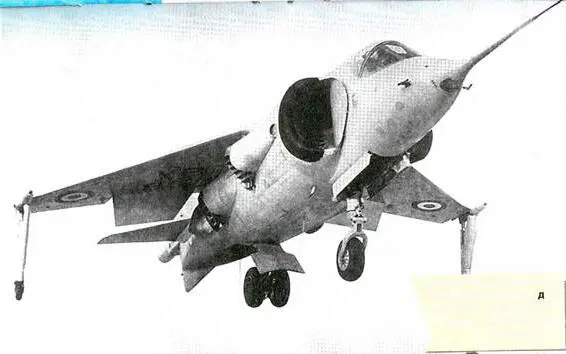

Вертикальный взлет второго экспериментального СВВП R1127

В первом проекте СВВП, получивший обозначение Р.1127, был двухместным, с одним ТРДД BE.52/53, имевшим два поворотных сопла. Осенью 1957 г. конфигурация СВВП была пересмотрена: самолет стал одноместным и для него был разработан новый вариант ТРДД BE.53 «Пегас» с четырьмя поворотными соплами.

В 1958 г. фирма «Хоукер-Сиддли» обратилась к правительству за финансовой поддержкой. Этому в значительной степени способствовало то, что требования к проекту СВВП Р. 1127 совпадали с требованиями НАТО MBR-3 (Military Basic Requirements) к легкому ударно-разведывательному вертикально взлетающему самолету, предлагавшемуся для замены итальянских самолетов Фиат G.91, состоящих на вооружении ВВС ряда стран НАТО. Интерес к проекту проявило также американское управление по обеспечению совместных программ разработки вооружения, которое оказало помощь в разработке двигателя BE.53. В июне 1958 г. с фирмами «Хоукер- Сиддли» и «Бристоль Аэро Энджинз», переименованной позже в «Бристоль Сиддли», было подписано соглашение о финансировании разработки и производства малой серии двигателей BE.53, причем США взяли на себя 75% общих затрат. Стендовые испытания опытного двигателя BE.53 «Пегас» 1 начались в сентябре 1959 г., и вскоре была достигнута тяга 4990 кг.
