В. Брызгов - Бронетанковая техника Фотоальбом часть 2

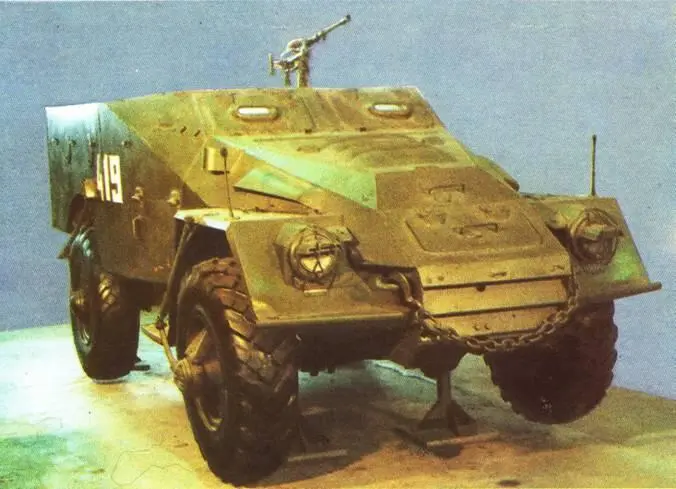

База – бронетранспортер БТР-40.

Общая компоновка – зенитная установка смонтирована на постаменте в десантном отделении. Вооружение – максимальный угол возвышения пулеметов +90", угол снижения -5"; для стрельбы по наземным целям используется телескопический оптический прицел, по зенитным – коллиматорный. Защита – аналогична БТР-40. Шасси – аналогично БТР-40.

Разработан в 1955 году. Выпускался серийно с 1955 г. Состоял на вооружении Советской Армии. В боях не использовался.

Масса, т.. 9

Численность экипажа (десант), чел 2 (17)

Габаритные размеры (длина х ширина х высота), мм . 6830x2320x2410

Вооружение пулемет, шт 1

калибр, мм .. 7,62

боекомплект, патронов .. 1250

Броневая защита, мм . 13

Мощность двигателя, л.с 110

Скорость максимальная, км/ч 65

Запас хода по шоссе, км.. 550

Глубина водных преград, преодолеваемых вброд, м 0,8

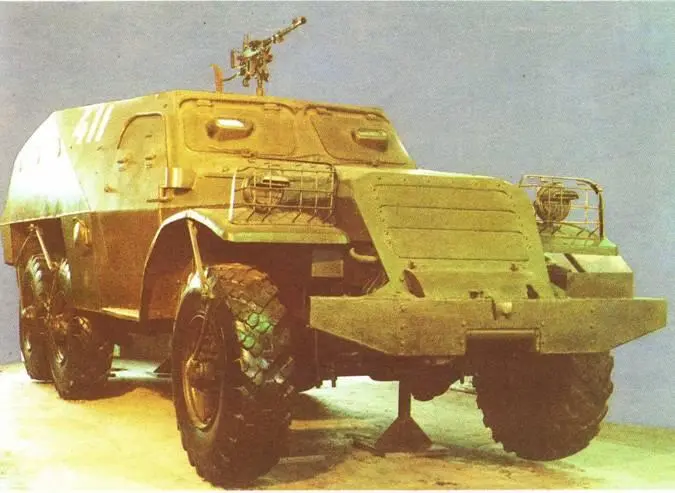

База – бронетранспортер БТР-152 с использованием агрегатов автомобиля ЗИЛ-157. Общая компоновка – силовая установка расположена спереди. Вооружение – установка пулемета аналогична БТР-152.

Защита – машина имеет несущий броневой корпус из катаных броневых листов. Шасси – в конструкцию внесены следующие изменения по сравнению с БТР-152; установлены новый воздухоочиститель; двухкамерный карбюратор; термосисронный пусковой подогреватель; компрессор с жидкостным охлаждением; трансмиссия дополнена коробкой отбора мощности для привода лебедки; введена централизованная система регулирования давления в шинах.

Разработана в 1955 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.

Масса, т.. 8,6

Численность экипажа, чел 5

Габаритные размеры (длина х ширина х высота), мм . 6830x2320x2710

Вооружение

пулемет, шт 4

калибр, мм. . 14,5

боекомплект, патронов .. 2000

Броневая защита, мм.. 13

Мощность двигателя, л.с 110

Скорость максимальная, км/ч. 75

Запас хода по шоссе, км .. 600

Глубина водных преград, преодолеваемых вброд, м 0,8

Особенности конструкции

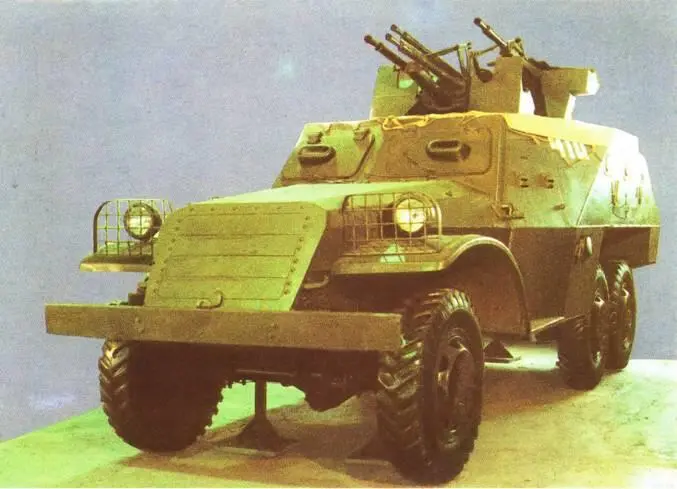

База – бронетранспортер БТР-152.

Общая компоновка – силовая установка расположена спереди; зенитная установка смонтирована в десантном отделении.

Вооружение – максимальный угол возвышения пулеметов +89°, угол снижения -5°; боевая скорострельность 70 выстрелов в мшгуту; для стрельбы по наземным целям установлен оптический прицел, по зенитным – коллиматорный. Защита – аналогична БТР-152. Шасси – аналогично БТР-152.

Разработан в 1956 году. Выпущен опытный образец. На вооружении не состоял. В боя: не использовался.

Масса, т. 5,3

Численность экипажа (десант), чел.. 2 (8)

Габаритные размеры (длина х ширина х высота), мм .. 4000x1900x1930

Вооружение пулемет, шт 1

калибр, мм. 7,62

боекомплект, патронов .. .. 1250

Броневая защита, мм .. 8
