боекомплект, патронов 1250

Броневая защита, мм.. 13

Мощность двигателя, л.с 110

Скорость максимальная, км/ч. 65

Запас хода по шоссе, км.. 55 0

Глубина водных преград, преодолеваемых вброд, м 0,8

База – бронетранспортер БТР-152В1.

Общая компоновка – силовая установка расположена спереди.

Вооружение – пулемет устанавливается на одном из четырех кронштейнов на крыше корпуса. Защита – машина имеет несущий герметичный корпус из катаных броневых листов; над корпусом установлена броневая крыша.

Шасси – двигатель шестицилиндровый, карбюраторный, жидкостного охлаждения; трансмиссия, ходовая часть аналогичны БТР-152В1; установлен нагнетающий вентилятор; имеется люк для установки прибора ночного видения.

Разработана в 1957 году. Выпускалась серийно с 1957 по 1966 гг. Состояла на вооружении Советской Армии. В боях не использовалась.

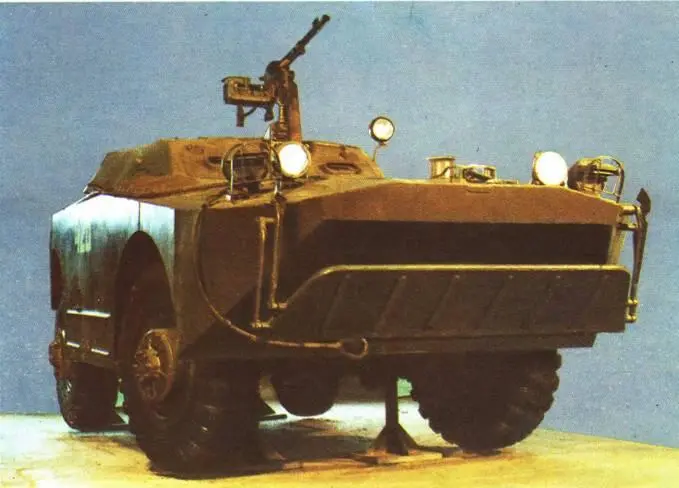

Масса, т 5,6

Численность экипажа (десант), чел.. 2 (3)

Габаритные размеры (длина х ширина х высота), мм . 5600x2170x2290

Вооружение пулемет, шт 1

калибр, мм 7,62

боекомплект, патронов .. 1250

Броневая защита, мм .. 12

Мощность двигателя, л.с 90

Скорость максимальная, км/ч 80

Запас хода по шоссе, км.. 500

Скорость преодоления водных преград на плаву, км/ч 9

База – оригинальная с использованием агрегатов автомобиля ГАЗ-бЗ. Общая компоновка – силовая установка размещена спереди.

Вооружение – пулемет устанавливается на вертикальном кронштейне в передней части рубки. Защита – герметичный корпус изготовлен из броневых катаных листов толщиной 6, 8, 12 мм; сверху корпус имеет рубку со смотровыми люками и люками для выхода экипажа.

Шасси – шестицилиндровый, карбюраторный двигатель, жидкостного охлаждения; сцепление одподисковое сухое; четырехскоростная коробка передач, раздаточная коробка двухступенчатая: дифференциалы конические; ходовая часть имеет систему дополнительных колес для преодоления окопов; водометный движитель реактивного типа; имеется радиостанция, рентгенометр и войсковой прибор химической разведки.

Разработана в 1962 году. Выпускалась серийно с 1963 по 1989 гг. Состояла на вооружении Советской Армии. Использовалась в боях в Республике Афганистан.

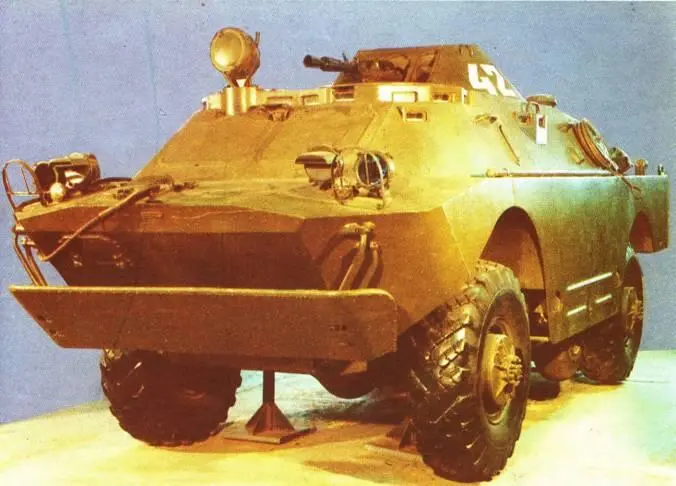

Масса, т. 7

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм . 5750x2350x2310

Вооружение

пулемет, шт 1

калибр, мм. . 14,5

боекомплект, патронов 500

пулемет, шт.. 1

калибр, мм .. . 7,62

боекомплект, патронов .. 2000

Броневая защита, мм.. 10

Мощность двигателя, л.с 140

Скорость максимальная, км/ч. 95

Запас хода по шоссг, км.. 750

Скорость преодоления водных преград на плаву, км/ч 10

База – БРДМ.

Общая компоновка – силовая установка расположена сзади.

Вооружение – спаренная пулеметная установка с ручными приводами наведения, прицел перископический. Защита – закрытый герметичный корпус из броневых листов, сварной; башня коническая. Шасси – восьмицилиндровый, V-образный, карбюраторный двигатель жидкостного охлаждения; дифференциалы обоих мостов самоблокирующиеся, кулачковые, повышенного трения; главные передачи гипоидные; амортизаторы телескопические; имеются радиостанция, навигационная аппаратура, рентгенометр.
