В. Брызгов - Бронетанковая техника Фотоальбом часть 2

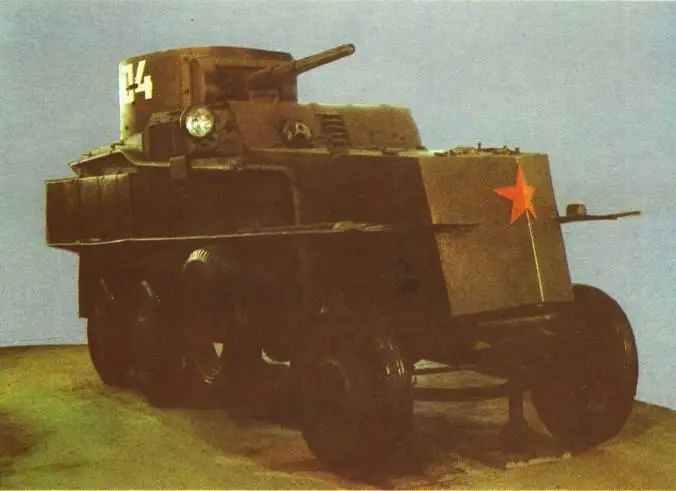

Разработан в 1935 году. Выпущена опытная партия. Состоял на вооружении Советской Армии. В боях не использовался.

Масса, т. 5,28

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 5300x1980x2295

Вооружение

пушка, шт.. 1

калибр, мм .. 45

боекомплект, выстрелов .. 52

пулемет, шт.. 2

калибр, мм . 7,62

боекомплект, патронов .. 2268

Броневая защита, мм 7

Мощность двигателя, л.с 40

Скорость максимальная, км/ч 50

Запас хода по шоссе, км.. 197

Скорость преодоления водных преград на плаву, км/ч 4

База – грузовой автомобиль "Форд-Тимкен".

Общая компоновка – корпус имеет формы и размеры, которые дают возмодность двигаться на плаву; с боков к корпусу крепятся понтоны.

Вооружение – углы наведения по горизонту 360", по вертикали от -2" до +20". Защита – корпус и башня из катаных броневых листов.

Шасси – четырехцилиндровый, карбюраторный двигатель, жидкостного охлаждения (для охлаждения на плаву в систему водяного охлаждения включен теплообменник, омываемый забортной водой); трансмиссия механическая; оба задних моста ведущие; в качестве водоходного движителя используется трехлопастный гребной винт, имеющий привод от заднего моста; поворот на плаву за счет поворота передних колес.

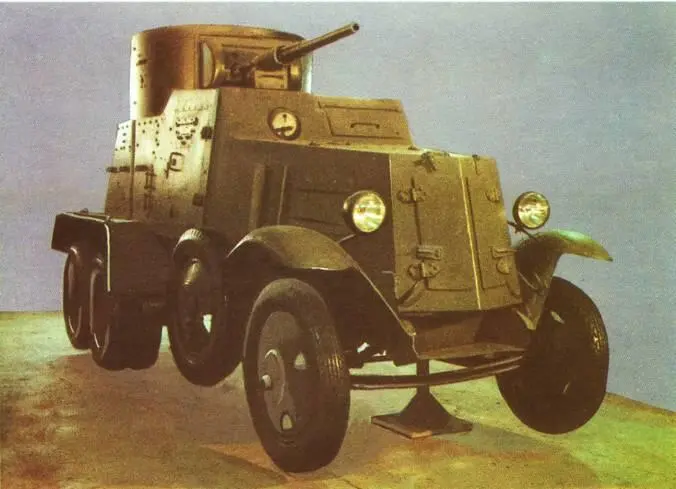

Разработан в 1935 году. Выпускался серийно с 1935 г. Состоял на вооружении Советской Армии. Использовался в боях на реке Халхин-Гол.

Масса, т. 5,1

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 4900x2070x2360

Вооружение

пушка, шт.. 1

калибр, мм.. 45

боекомплект, выстрелов 60

пулемет, шт.. 2

калибр, мм . 7,62

боекомплект, патронов .. 3276

Броневая защита, мм. 8

Мощность двигателя, л.с 40

Скорость максимальная, км/ч. 43

Запас хода по шоссе, км .. 197

Глубина водных преград, преодолеваемых вброд, м 0,8

База – бронеавтомобиль БА-3.

Общая компоновка – классическая, двигатель размещен спереди.

Вооружение – углы наведения пушки по горизонту 360", по вертикали от -2" до +22"; механизм поворота башни механический, с ручным приводом.

Защита – корпус из катаных броневых листов, в кормовой части имеются двухстворчатые двери; башня заимствована у танка Т-26.

Шасси – четырехцилиндровый, карбюраторный двигатель, жидкостного охлаждения; коробка передач четырехскоростная с демультипликатором; задние мосты – ведущие с коническими дифференциалами и "червячными" главными передачами; шины – пулестойкие, заполнены губчатой резиной.

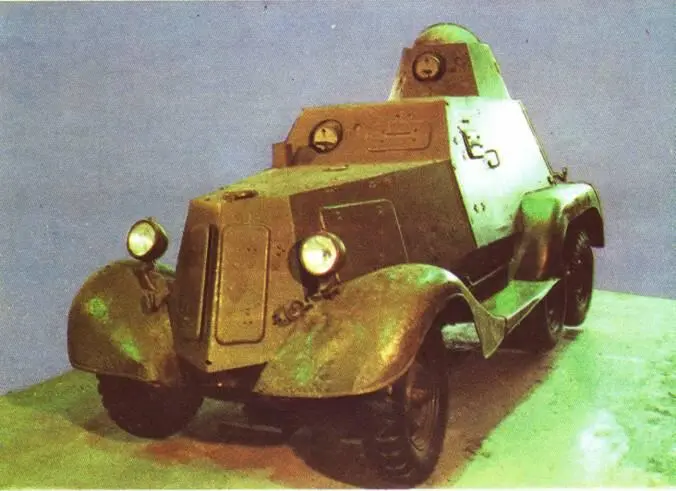

Разработан в 1939 году. Выпущен опытный образец. На вооружении не состоял. В боях не использовался.

Масса, т.. 3,24

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм .. 4220x1778x2263

Вооружение

пулемет, шт. 2

калибр, мм.. 7,62

боекомплект, патронов .. 1890
