В. Ригмант - Отечественные самолёты и вертолёты ДРЛО

После неудачных попыток приспособить под комплекс «Шмель» самолёты Ту-126, Ту-142 и Ту-154 и отказа военных от Ту-156 стали искать другие потенциальные носители нового комплекса. Выбор пал на военно-транспортный самолёт Ил-76. Он отвечал главному условию заказчика – производился серийно. Хотя по лётным характеристикам эта машина и проигрывала варианту с носителем на базе пассажирского самолета, использование отработанного и надёжного Ил-76 существенно снижало стоимость программы по созданию комплекса и, кроме того, упрощало вопросы материально-технического обеспечения при последующей эксплуатации в строевых частях ВВС. Машина получила обозначение А-50, или изделие «А».

Разработка А-50 постановлением Совета Министров и ЦК КПСС в 1973 г. была поручена Таганрогскому авиационному научно-техническому комплексу (ТАНТК) им. Г.М. Бериева, где его проектирование осуществлялось под руководством А.К. Константинова. Заместителем главного конструктора по данному самолёту стал С.А. Атаянц.

Кормовой грузовой люк Ил-76 зашили, упразднили левую входную дверь, всё транспортно-десантное оборудование сняли. Кормовую пушечную установку заменили отсеком электронной аппаратуры. Перед центропланом расположили антенны системы спутниковой связи в обтекателе.

Весь радиотехнический комплекс размещался внутри фюзеляжа, передатчик РЛС – в его хвостовой части. Для защиты экипажа от СВЧ-излучения хвостовую часть фюзеляжа отделили экранирующей сеткой, а в иллюминаторах использовали металлизированное стекло. Антенну РЛС поместили во вращающемся диске- обтекателе диаметром 10,2 м и высотой 2 м, установленном на пилоне над задней частью фюзеляжа. В корневой части киля расположили воздухозаборник системы охлаждения аппаратуры.

Лётный экипаж А-50 – пять человек, тактический, включавший старшего оператора (начальника комплекса), штурманов наведения, операторов сопровождения и бортинженеров – десять.

Так же, как базовый Ил-76, самолёт оснащён четырьмя ТРДД Д-30КП с тягой 12 300 кг каждый. На А-50 установлена система дозаправки топливом в полёте методом «шланг – конус».

Его пилотажно-навигационный комплекс предназначен для решения задач самолётовождения в простых и сложных метеоусловиях, на любых географических широтах, в любое время года и суток, а также для выдачи необходимой информации различной аппаратуре. В состав радиотехнического оборудования входят трёхкоординатная импульсно- доплеровская РЛС, аппаратура съёма и отображения полученной информации, система активного запроса-ответа и передачи команд, цифровой вычислительный комплекс, система государственного опознавания, аппаратура командной линии управления, связная и телекодовая аппаратура, а также аппаратура документирования. Автоматизированные рабочие места операторов снабжены цветными индикаторами на электроннолучевых трубках; информация на них отображается в буквенно-цифровом и панорамном виде. На них же выводятся данные о взаимодействующих с комплексом истребителях-перехватчиках – номер, курс, высота, скорость, остаток топлива.

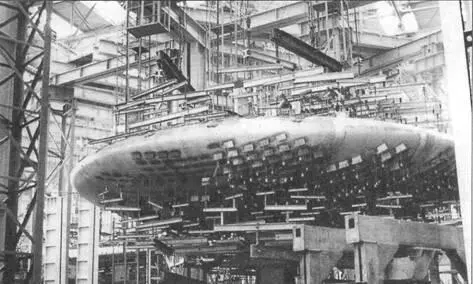

Статические испытания обтекателя антенны РЛС «Шмель»

Опытный образец А-50, переделанный из Ил-76М

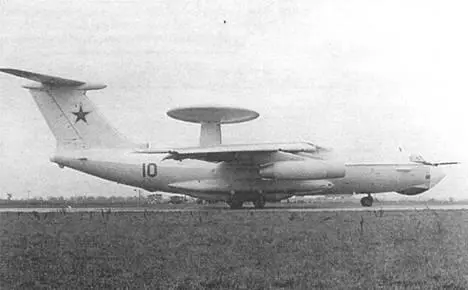

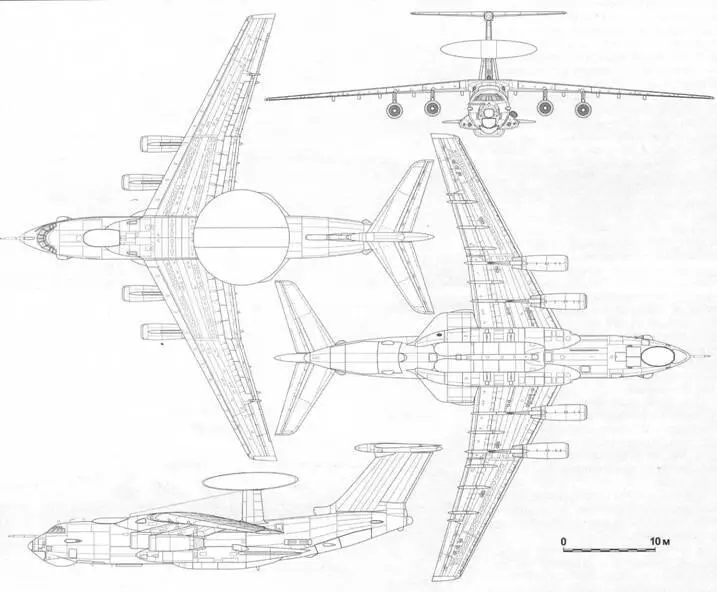

Самолёт РЛДН А-50

Поскольку А-50 не имел и до сих пор не имеет себе равных в нашей стране по насыщенности сложным радиоэлектронным оборудованием, мощными системами электроснабжения, жидкостного и воздушного охлаждения, то при его разработке конструкторам пришлось столкнуться с целым рядом технических проблем, решать которые раньше либо вовсе не приходилось, либо они были значительно меньших масштабов. Наличие на борту множества мощных передающих и высокочувствительных приёмных устройств, размещённых на незначительном расстоянии друг от друга, остро поставило проблему электромагнитной совместимости, которую удалось решить на полноразмерном макете. Для обеспечения стабильных параметров работы радиоэлектронного оборудования и высокой надёжности комплекса при значительных тепловыделениях были разработаны не имеющие аналогов воздушные и жидкостные системы охлаждения и управляющие ими системы автоматики. Для питания радиотехнического комплекса была создана специальная система электроснабжения с высоким качеством параметров тока.
