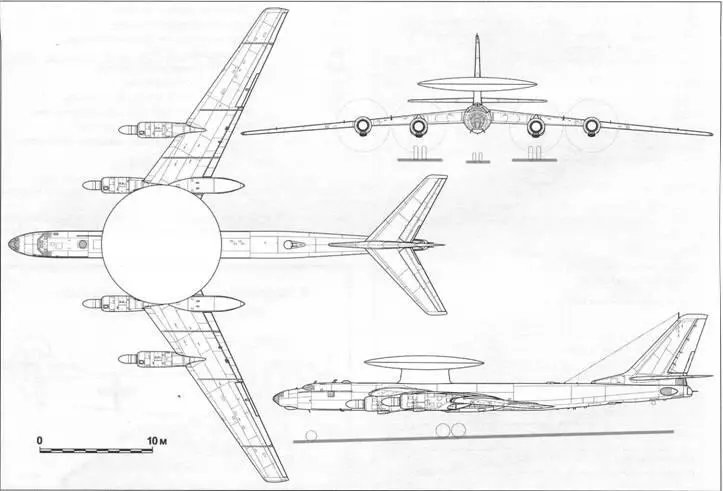

Самолёт ДРЛО на базе Ту95 проект Проведённый анализ и первые оценочные - фото 2

Самолёт ДРЛО на базе Ту-95 (проект)

Проведённый анализ и первые оценочные проектные работы в отделе, руководимом С.М. Егером, показали, что создавать комплекс на базе Ту-95 с его тесным узким фюзеляжем нецелесообразно. Не хватало места для большого количества радиоэлектронной аппаратуры, не удавалось обеспечить ей необходимый температурный режим и приемлемые условия для длительной работы экипажа, который должен был состоять из двух смен по 12 человек. Ту-95 оказался неудачным выбором, и дальнейшие работы по превращению его в самолёт ДРЛО прекратили.

САМОЛЁТ ДРЛО Ту-126

Несмотря на неудачную первую попытку, от создания отечественного самолёта ДРЛО не отказались, но в течение двух лет работы не выходили из стадии научных исследований. Наконец 30 января 1960 г. приняли решение строить Ту-126 на основе серийного пассажирского самолёта Ту-114, утвердив общий вид машины. За счёт значительно большего по сравнению с Ту-95 диаметра фюзеляжа и соответственно увеличенных размеров герметической кабины обеспечивалось размещение всего комплекса аппаратуры станции «Лиана» внутри гермокабины с удобным подходом для осмотра и ремонта в полёте. Это также давало возможность использовать два сменных экипажа по 12 человек, что позволяло производить радиотехническое наблюдение и пилотирование самолёта в непрерывном режиме.

Как раз к этому времени прояснился вопрос с разработкой радиоэлектронного оборудования машины. 30 мая вышло постановление Совета Министров, согласно которому заводу № 18 по технической документации, подготовленной конструкторским бюро А.Н. Туполева и НИИ-17, поручалось построить самолёт Ту-126 с комплектом бортовой аппаратуры «Лиана». Срок предъявления самолёта на совместные лётные испытания – IV квартал 1961 г. Эскизный проект машины утвердили в августе, а в декабре того же года комиссией ВВС был принят полноразмерный макет.

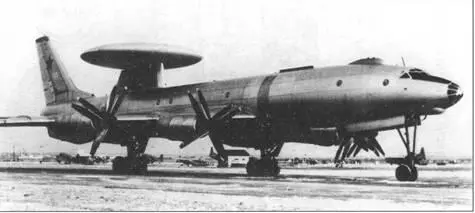

Опытный образец Ту126 Самолёт ДРЛО Ту126 ранний вариант без УХО - фото 3

Опытный образец Ту-126

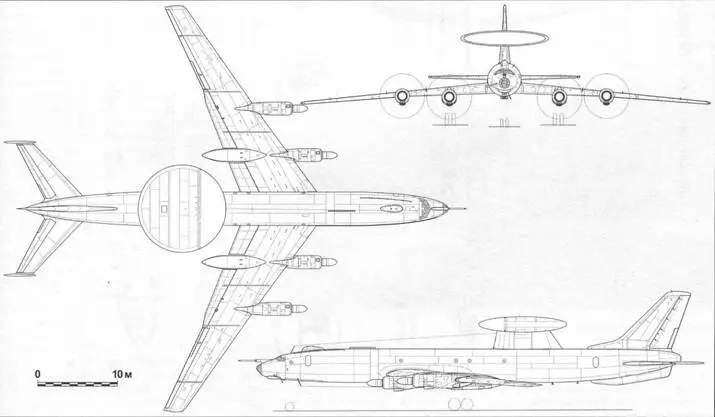

Самолёт ДРЛО Ту126 ранний вариант без УХО Компоновка Ту126 проект с - фото 4

Самолёт ДРЛО Ту-126 (ранний вариант без УХО)

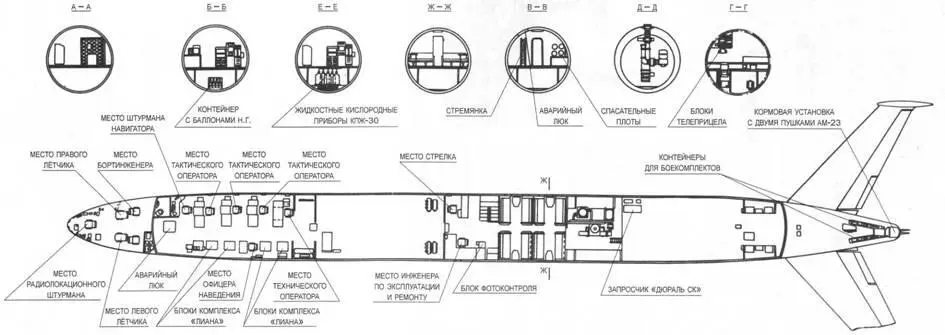

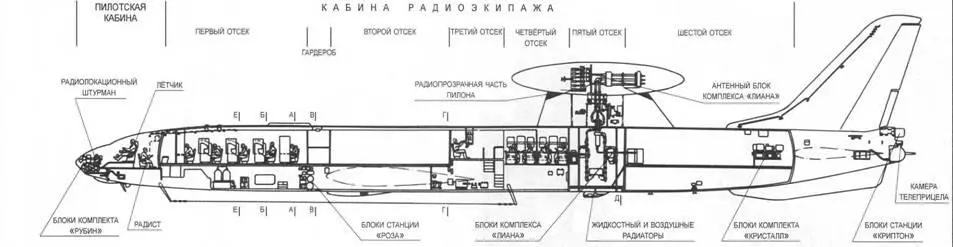

Компоновка Ту126 проект с кормовой пушечной установкой Модифицировал Ту114 - фото 5 Компоновка Ту126 проект с кормовой пушечной установкой Модифицировал Ту114 - фото 6

Компоновка Ту-126 (проект с кормовой пушечной установкой)

Модифицировал Ту-114 в Ту-126 филиал конструкторского бюро, располагавшийся на заводе № 18 в Куйбышеве (ныне Самара). Этот филиал возглавлял один из старейших и талантливейших российских авиационных конструкторов А.И. Путилов, создавший в 1930-е гг. самолёты серии «Сталь». В короткий срок его коллектив совместно с основным конструкторским бюро в Москве подготовил рабочие чертежи и передал их на завод.

Конструктивно Ту-126 в общих чертах повторял исходный пассажирский самолёт Ту-114, отличаясь внешне лишь установленным на фюзеляже «грибом» антенны РЛС «Лиана». Она находилась в круглом обтекателе, смонтированном на мощном пилоне над задней частью фюзеляжа. Интересным техническим новшеством, внедрённым на Ту-126, стало применение вращающегося вместе с антенной обтекателя. На стадии проектирования рассматривались два варианта: общепринятый в мировой практике – с неподвижным обтекателем и вращающейся внутри него антенной и вариант, предложенный А.И. Путиловым, – вращающийся обтекатель, выполненный как одно целое с антенной. В результате детальной проработки выбрали второй – более лёгкий и конструктивно простой. Позже американцы использовали подобное решение на своём самолёте Е-3А.

На Ту-126 обтекатель грибообразной формы с заключённой внутри антенной диаметром 11 м вращался в полёте со скоростью 10 об/мин. Большие проблемы возникли с заказом огромного подшипника для вращающегося узла; в нашей стране таких просто не существовало. Но благодаря влиянию и энергии Туполева производство необходимых подшипников в короткий срок освоили в Москве на одном из подшипниковых заводов. «Лиана» была способна обнаруживать воздушные цели на расстоянии 100 – 350 км, а морские – до 400 км.

Самолёт нёс радиотехническую разведывательную аппаратуру, позволявшую выявлять излучение РЛС противника на удалениях до 500 – 600 км. Её антенны, так же как антенны связи, систем РЭП и передачи информации, располагались на фюзеляже сбоку, сверху и снизу. На концах стабилизатора крепились обтекатели радиотехнической системы «Лира». Оборудование самолёта обеспечивало передачу данных на наземные командные пункты на расстояние до 2000 км.
