В. Ригмант - Отечественные самолёты и вертолёты ДРЛО

В начале 1970-х гг. вышло постановление Совета Министров, согласно которому ОКБ Туполева поручалось создание новой авиационной системы дальнего радиолокационного обнаружения на базе комплекса «Шмель», причём в этом документе жёстко требовалось использовать в качестве носителя только серийно выпускающийся самолёт. В частности, в качестве основы настоятельно предлагался дальний противолодочный самолёт Ту-142 (Ту-142М), серийное производство которого тогда разворачивалось в Куйбышеве. Эта машина являлась развитием уже упоминавшегося ранее стратегического бомбардировщика Ту-95 и, с точки зрения приспособления к роли самолёта ДРЛО, обладала теми же недостатками. И, действительно, этот вариант, рассматривавшийся в ОКБ под названием Ту-156, вскоре полностью отпал из-за невозможности размещения в фюзеляже оборудования и необходимости введения новых герметических отсеков. Фактически требовалось полностью переработать исходную конструкцию фюзеляжа, так как внутренние объёмы были значительно меньше, чем на Ту-126. В Ту-142 просто не хватало места для размещения всего требуемого оборудования и многочисленного экипажа.

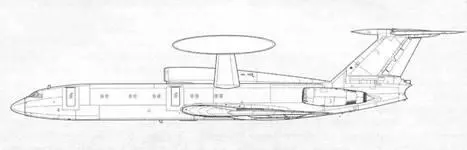

Самолёт ДРЛО на базе Ту-154Б (проект)

Ещё один самолёт дальнего радиолокационного обнаружения проектировался на базе пассажирского лайнера Ту-154Б. Однако в отличие от базовой машины он оснащался двумя, а не тремя двигателями Д-18. Центральный двигатель, находившийся прежде в хвостовой части фюзеляжа, отсутствовал. Учитывая простор пассажирского салона, проблема размещения аппаратуры комплекса и экипажа решалась без особых затруднений. Рассматривались два варианта расположения антенны РЛС «Шмель»: на вершине киля и над фюзеляжем. Однако расчёты показали, что в обоих случаях Ту-154 со «Шмелем» будет иметь дальность полёта не более 6500 км, что для самолёта подобного класса было бы недостаточно. Поэтому работы над вариантом самолёта дальнего радиолокационного обнаружения на базе Ту-154Б прекратили.

Начало работ над самолётом ДРЛО А-50 совпало по времени с последней попыткой ОКБ Туполева предложить свой носитель комплекса «Шмель». Таковым должен был стать Ту-156 (уже не на основе Ту-142), общий вид которого по последнему варианту проекта очень напоминал американский самолёт Е-ЗА.

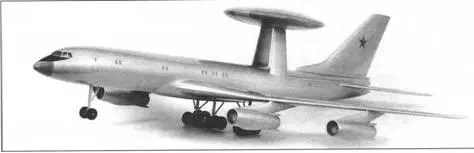

Макет Ту-156. В таком ракурсе машина очень сильно напоминает американский Е-ЗА

Макет самолёта ДРЛО Ту-156. Хорошо видна третья основная опора шасси под фюзеляжем

Размах крыла 45,8 м

Длина52,5 м

Высота на стоянке 14,6 м

Диаметр фюзеляжа3,8 м

Площадь крыла 307 м

Максимальная взлётная масса 182 т

Крейсерская скорость 720 км/ч

Дальность полёта 5200 км

Продолжительность полёта 8,1 ч

Практический потолок 10 000 м

Экипаж 9 человек

Двигатели 4хД-30КП

Тяга 4x12 000 кг

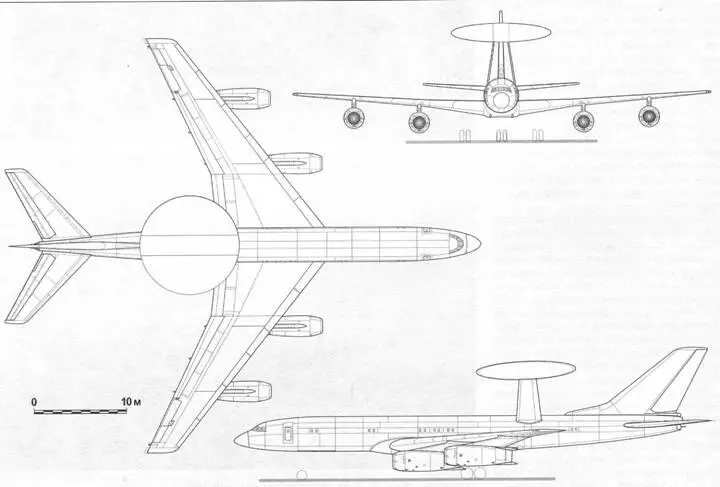

Самолёт АРАО Ту-156 (проект)

Эта машина специально разрабатывалась как самолёт ДРЛО и не являлась модификацией какой-либо серийной военной или гражданской машины. Четыре двигателя Д-30КП располагались на пилонах под крылом. Антенна РЛС устанавливалась на двух лёгких пилонах над фюзеляжем.

Ту-156 отличался совершенно необычным и редко встречающимся в практике самолётостроения четырёхопорным шасси. Четвёртая опора монтировалась между двумя основными на центроплане. Самолёт нес оборонительное вооружение в виде хвостовой спаренной дистанционно управляемой пушечной установки.

Всё было хорошо в этом проекте, за исключением одного: самолёт-носитель надо было создавать заново, а это требовало времени и дополнительных средств. Новая же машина требовалась ВВС срочно, поскольку к началу 1970-х гг. страны НАТО обладали мощными ВВС, способными прорывать противовоздушную оборону СССР и его союзников на малых высотах. Поэтому при рассмотрении заказчиком различных проектов его мнение склонилось в пользу размещения комплекса «Шмель» на базе военно-транспортного самолёта Ил-76, который в 1971 г. уже запускался в серию.
