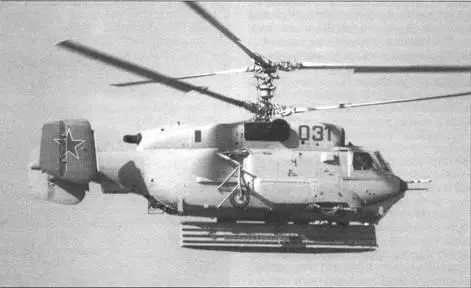

Опытный образец вертолёта Ка-31 в полёте с антенной РЛС в рабочем положении

Вертолёт РЛДН Ка-31

Приёмная система включает высокочастотное приёмное устройство, подсистему пеленгации активных шумовых помех, подсистему когерентной обработки, блоки аппаратуры измерения радиальной скорости целей и формирования признака ложных тревог, подсистему оптимальной фильтрации и последетекторной обработки, устройство первичной обработки.

Принятые антенной сигналы поступают в систему обработки информации, включающую БЦВМ, самолётный радиолокационный запросчик и аппаратуру сопряжения с бортовым комплексом связи. РТК позволяет выполнять захват и одновременное сопровождение от 20 до 40 целей. Радиолокационная обстановка, информация о целях и их параметрах движения по телекодовому каналу передаётся на корабли и береговые командные пункты.

РТК способен обнаруживать и сопровождать малоразмерные объекты, летящие в широком диапазоне высот, в том числе и на сверхмалых высотах, а также малоразмерные морские цели при любом состоянии водной поверхности. В автоматическом режиме комплекс Э-801 обнаруживает и опознаёт воздушные цели типа «истребитель» на удалении 100 – 150 км и надводные объекты типа «катер» – на расстоянии до 250 км, определяет параметры их движения и передаёт данные в реальном масштабе времени на береговые или воздушные командные пункты. Одновременно комплекс может сопровождать до 20 воздушных целей.

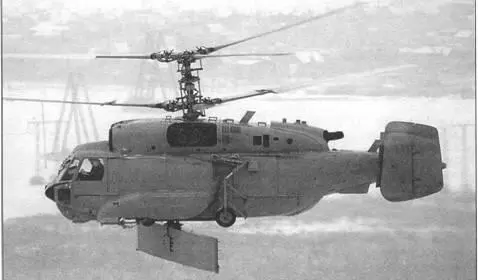

Первый опытный образец Ка-31 в процессе перевода антенны РЛС из походного в рабочее положение

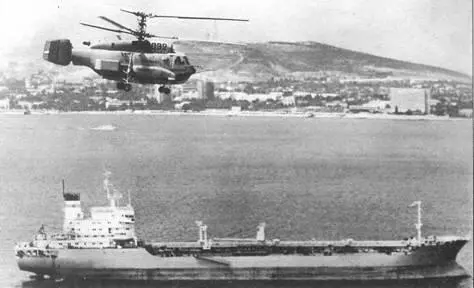

Второй опытный образец Ка-31 пролетает над танкером в районе Новороссийска

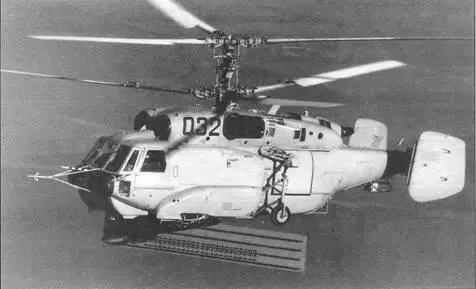

Второй экземпляр Ка-31 с выпущенной антенной РЛС

РТК вертолёта Ка-31 имеет высокую степень автоматизации. После включения Э-801, выпуска антенны и выбора режима работы, осуществляемых штурманом, комплекс продолжает действовать в автоматическом режиме. РЛС обнаруживает и сопровождает цель, определяет её координаты, государственную принадлежность, скорость и курс и передаёт эту информацию на приёмные пункты и истребители-перехватчики по закрытой линии связи без вмешательства оператора. На экране РЛС штурман видит отметку цели с присвоенным ей номером и её характерные параметры – координаты, удаление, скорость. Роль штурмана состоит только в контроле за работой комплекса и дублирующем наблюдении за целями на экране индикатора.

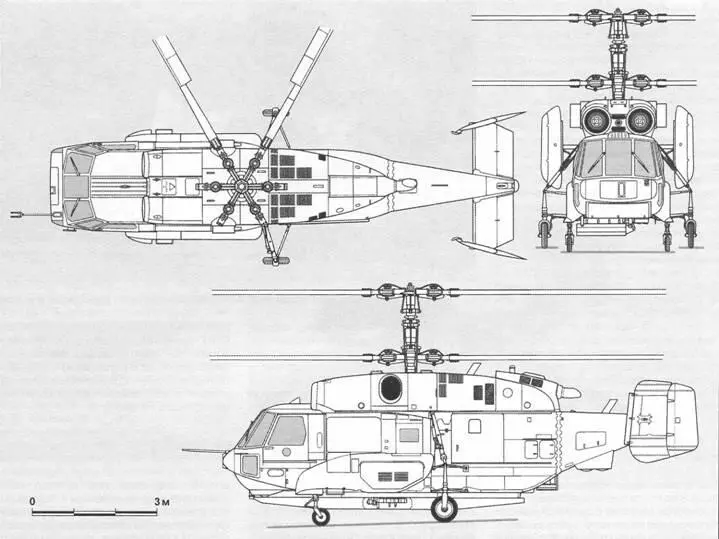

Ка-31 был создан на базе серийных корабельных вертолётов Ка-27 и Ка-29. Кабина экипажа подобна транспортно- штурмовому Ка-29, но расширена на 500 мм. На столько же увеличен поперечный размер части фюзеляжа от кабины экипажа до силового шпангоута крепления основных опор шасси. Для размещения радиотехнического комплекса и дополнительных топливных баков потребовалась частичная перекомпоновка нижней части фюзеляжа. Отличительной особенностью Ка-31 стало наличие левого и правого обтекателей для размещения передних опор шасси и двух боковых топливных баков. На правом борту транспортной кабины, в районе её стыка с кабиной экипажа имеется дверь для входа и выхода членов экипажа. Вместо сдвижных дверей на левом и правом бортах кабины экипажа выполнены аварийные люки, закрытые сдвижными остеклёнными створками. Створки оборудованы системой аварийного сброса. Обе кабины герметизированы.
