Для связи боевой рубки и мостиков со всеми орудиями и торпедными аппаратами, машинными и котельными отделениями служили переговорные трубы.

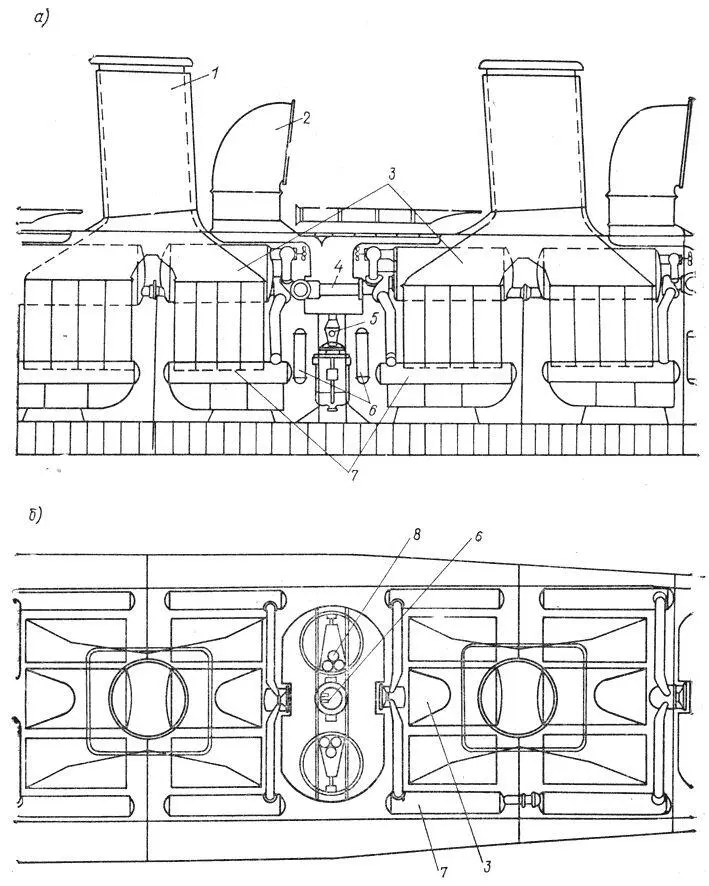

Схема размещения котлов в среднем котельном отделении: а – разрез по диаметральной плоскости; б – вид сверху.

1 – дымовая труба с кожухом; 2-воздухозаборники; 3 – паровой коллектор котла; 4 – паропровод; 5 -вентиляторные машинки; б – подогреватели нефти; 7-водяной коллектор котла; 8 – главные и вспомогательные питательные помпы.

Машинно-котельная установка «Новика» состояла из трех турбин системы «Кертис-АЕГ-Вулкан» и шести котлов. Первоначальная расчетная мощность, развиваемая каждой турбиной на полном ходу 36 уз, достигла 11,59 тыс. л. с. при 650 оборотах винта в минуту. При этом мощность каждой турбины, развиваемая на валу, составляла 10,7 тыс. л. с. Суммарная мощность турбинной установки составляла около 35 тыс. л. с. Для развития скорости 21 уз пар пускали только в часть сопл первой ступени, а для развития скорости 36 уз открывали все сопла по окружности ступени высокого давления. В одном корпусе с турбиной переднего хода размещалась турбина заднего хода, мощность которой составляла 35% мощности турбины переднего хода. Турбина снабжалась ручным валоповоротным устройством с зубчатой передачей. Отработанный пар с выхода турбины поступал в главные холодильники с поверхностным охлаждением пара. Для подачи забортной воды у каждого холодильника была установлена циркуляционная помпа центробежного типа, приводимая в движение двухцилиндровой поршневой машиной. В турбинных отделениях устанавливались подогреватели питательной воды и теплые ящики.

Питательная вода нагревалась с помощью отработанного пара вспомогательных механизмов. Для пополнения убыли питательной воды в кормовом машинном отделении было установлено два испарителя забортной воды. Пять котлов системы «Вулкан» паропроизводительностью 50 т/ч каждый и один котел паропроизводительностью 40 т/ч, занимавшие всю ширину котельных отделений, составляли котельную установку «Новика», помещавшуюся в четырех отсеках. Общая нагревательная поверхность котлов по первоначальным расчетам достигала 45,8 тыс. кв. фут., а давление пара – 17 атм.

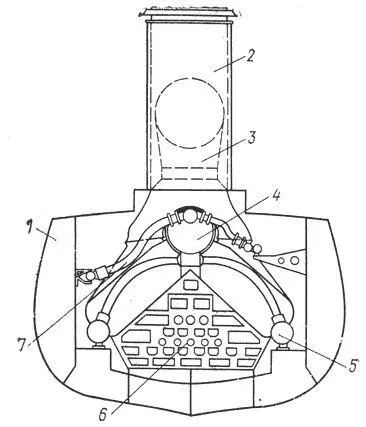

Размещение котла в среднем котельном отделении (разрез в плоскости шпангоута):

1 – бортовые цистерны для хранения нефти; 2 – дымовая труба с кожухом; 3 – воздухозаборник; 4 – паровой коллектор котла; 5 – водяные коллекторы котла; 6 – распылители топлива; 7 – паропровод. (стр. 46)

Для создания искусственной тяги котлы были оборудованы вентиляторами. Отопление их осуществлялось с помощью форсунок, к которым нефтяными насосами под давлением 12 атм подавалась предварительно подогретая нефть. Расход нефти при скорости 21 уз составлял 5,3 т/ч, а при скорости 36 уз – 22 т/ч.

Во всех котельных отделениях было установлено по два нефтяных насоса. Каждый из них мог питаться из любой цистерны. От приемной трубы насоса на верхнюю палубу выводился специальный отросток для приемки нефти и подачи ее в цистерны, поэтому скорость заправки топливом составляла 40 т/ч.

От трех носовых и трех кормовых котлов пар поступал в две магистрали главного паропровода.

При проектировании корабля Путиловский завод особое внимание обратил на то, чтобы при частичном повреждении главного паропровода не выходила полностью из строя вся машинно-котельная установка. Для этого был проложен дублирующий паропровод от трех кормовых котлов в машинные отделения и было предусмотрено питание вспомогательных механизмов от отдельного паропровода.

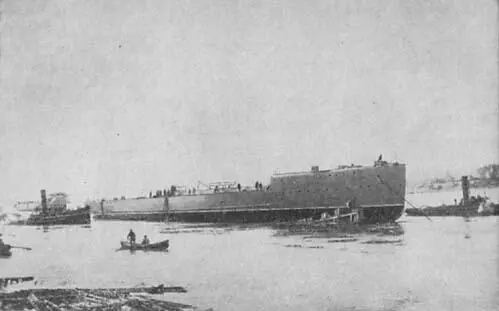

Эскадренный миноносец «Новик» в достроечном бассейне Путиловского завода. (стр. 48)

На «Новике» был применен балансирный руль с рамой из кованой стали, обшитой стальными листами. Для вращения руля использовалась паровая рулевая машина в румпельном помещении на жилой палубе.

Корабль также был оборудован двумя якорями Холла и кормовым верпом. На баке размещался паровой шпиль.

Спасательные средства – катер с керосиновым мотором и вельбот – находились на шлюпочной палубе. В районе второй трубы на шлюпбалках имелись две шлюпки.
