1- кормовая турбина; 2-минный насос; 3 – теплый ящик; 4 – носовая турбина; 5- иркуляцпонная помпа; 6 – помпа испарителя; 7 – гребной вал

Жилые офицерские помещения находились в районе полубака на верхней палубе и состояли из семи кают, кают-компании, буфета и санузла. Кондукторское помещение на шесть человек было устроено на жилой палубе в корме. Кубрики команды на 80 человек находились на жилой палубе в носу и в корме рядом с помещениями офицеров и кондукторов. Для отдыха команды были предназначены рундуки, подвесные сеточные койки и гамаки. Все жилые помещения имели иллюминаторы, каюты и кубрики отапливались паровыми грелками.

В кормовой и носовой частях корабля располагались минные и артиллерийские погреба.

На верхней палубе корабля размещались носовой и кормовой мостики. Носовой мостик на всю ширину палубы от борта до борта обшит стальными листами. Под мостиком была боевая рубка, выполненная из листов хромоникелевой стали. Позади нее располагалась ходовая рубка, оборудованная столом для навигационных карт и шкафами. Кормовой мостик по своей конструкции был аналогичен носовому и играл роль резервного командного пункта. Мостики и боевая рубка были оборудованы компасами, машинными телеграфами и штурвалами рулевого управления.

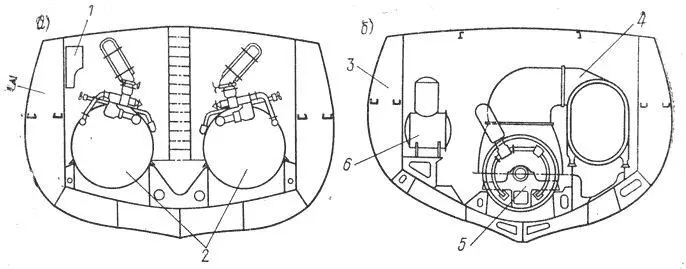

Схема размещения турбин: а – в носовом машинном отделении; 6 – в кормовом машинном отделении (разрез в плоскости шпангоута).

1 – теплый ящик; 2- левая и правая турбины; 3 – цистерны для хранения нефти; 4-паропровод; 5 – средняя турбина; 6 -испаритель.

В состав торпедного вооружения корабля входили четыре двойных торпедных аппарата диаметром 450 мм на вращающихся основаниях с восемью торпедами, которые хранили непосредственно в аппаратах. Для питания торпед сжатым воздухом устанавливались два воздухонагнетательных или минных насоса {60}. От каждого насоса к торпедным аппаратам был подведен постоянный воздухопровод. Наведение аппаратов при стрельбе осуществлялось вручную с помощью специального оптического прицела. Аппараты размещались в диаметральной плоскости корабля между дымовыми трубами и непосредственно за кормовой трубой и имели секторы обстрела по 120° на каждый борт. Для погрузки и подъема торпед из воды поеме учебных стрельб по каждому борту имелась переносная минбалка с ручной лебедкой. Боевые зарядные отделения торпед хранились в погребе. Корабль мог принимать также на борт 60 гальваноударных якорных мин образца 1908 г. Транспортировка их по палубе осуществляется по специальным минным рельсам. В походном положении мины крепились к рельсам на талрепах.

Не менее мощным на «Новике» было и артиллерийское вооружение. На корабле устанавливалось четыре 102-миллиметровые пушки {61}с унитарными патронами и два переносных пулемета системы «Максим». Пушки имели дальность стрельбы до 120 кабельтовых и хорошую кучность боя за счет большой длины ствола, равной 50 калибрам. Пушки располагались в диаметральной плоскости: одна – на полубаке и три – в корме на специальных барбетах. Пулеметы могли устанавливаться на специальных тумбах побортно в районе носового и кормового мостиков.

Для хранения боеприпасов из расчета 100 выстрелов на каждое орудие и 8100 патронов для пулеметов и личного оружия имелось два артиллерийских погреба в носу и корме. Из погребов снаряды подавались с помощью ручных элеваторов системы Лесснера. В случае пожара погреба могли быть затоплены водой в течение 15 мин через кингстоны. Штоки от кранов затопления находились на верхней палубе.

Штурманское вооружение «Новика» состояло из трех магнитных компасов с пеленгаторными устройствами, прокладочного инструмента, секстана и хронометров. Штурвалы рулевого управления устанавливались на мостиках, в боевой рубке и в помещении рулевой машины для ручного управления рулем.

На «Новике» имелась радиотелеграфная станция, изготовленная в мастерских Кронштадтского порта. Она состояла из отправительной (передающей) и приемной радиостанций. Отправительная радиостанция могла передавать 100 знаков Морзе в минуту. Ее мощность составляла 4 кВт. Станция могла работать на двух волнах. Приемная радиостанция принимала одновременно две радиограммы. В ее комплект входило два приемника с телефонами.

Радиорубка располагалась на верхней палубе в средней части корабля, а антенна радиостанции – на стеньгах и реях носовой и кормовой сигнальных мачт. Радиостанция «Новика» могла обеспечить дальность связи до 300 миль.
