Юрий Степанов - Эскадренный миноносец «Новик»

При проектировании корпуса «Новика» была успешно решена основная задача технических условий, а именно уменьшен вес корпуса и увеличен вес механизмов. Другими словами, благодаря снижению веса корпуса появилась возможность установить тяжелые турбинные механизмы и котлы с большой нагревательной поверхностью при главных размерениях и водоизмещении, жестко ограниченных техническими условиями и спецификацией.

При этом, естественно, сразу же возник вопрос, как обеспечить достаточную прочность продольных и поперечных связей. Эта задача была решена за счет применения высокопрочных сталей. Во всех частях корпуса «Новика», подвергавшихся расчетному напряжению свыше 7 кгс/кв. мм, использовалась только судостроительная сталь высокой прочности с временным сопротивлением на разрыв 55-70 кгс/кв. мм и с пределом упругости не менее 28 кгс/кв. мм.

Кроме того, при проектировании корпуса впервые была применена продольная система набора, предложенная И. Г. Бубновым. Внутренний вертикальный киль был выполнен высотой более метра и не прерывался на всем протяжении корабля. Он оканчивался форштевнем и ахтерштевнем, изготовленными из кованой стали. Шпангоуты были установлены на расстоянии не более 560 мм друг от друга, продолжались непрерывно вплоть до верхней палубы и соединялись кницами с палубными бимсами, а с вертикальным килем – флорами. Бимсы верхней и жилой палуб крепились кницами к каждому шпангоуту. Продольный набор корпуса включал в себя также бортовые, днищевые и палубные стрингеры, идущие непрерывно на протяжении всего корпуса. В средней части корабля на протяжении 2/3 длины судна по каждую сторону от диаметральной плоскости размещались карлингсы.

Для обеспечения непотопляемости корпус делился на ряд отсеков продольными и поперечными водонепроницаемыми переборками. Продольные бортовые переборки проходили непрерывно через машинные и котельные отделения, поперечные водонепроницаемые переборки достигали верхней и жилой палуб, а также палубы полубака. Они устанавливались через 20-25 шпангоутов и подкреплялись вертикальными стойками.

Наружная обшивка борта состояла из восьми поясьев, включая килевой пояс и ширстрек. Листы обшивки соединялись тремя рядами заклепок. В местах выхода гребных валов и клюзов обшивка имела специальные подкрепления.

Хорошо продуманная жесткая конструкция продольного набора и применение судостроительной стали повышенного сопротивления надежно гарантировали прочность корпуса «Новика» при воздействии изгибающего момента на волнении.

Общее расположение помещений на «Новике» было выполнено весьма удачно и принято за образец на последующих кораблях этого типа. Всю среднюю часть корпуса (между 90-м и 190-м шп.) занимали машинно-котельные отделения, Три паровые турбины располагались в двух машинных отделениях, разделенных между собой поперечной водонепроницаемой переборкой.

В носовом турбинном отделении находились две турбины, работающие на бортовые винты, а в кормовом – одна турбина, работающая на средний винт. В каждом турбинном отделении имелись машинные телеграфы, переговорные трубы, счетчики частоты вращения, манометры и другое оборудование для управления турбинами.

Котлы размещались попарно в трех котельных отделениях, которые также отделялись друг от друга поперечными водонепроницаемыми переборками. Каждая из двух пар средних котлов имела по одной общей дымовой трубе, а носовой и кормовой котлы – свои самостоятельные трубы. «Новик» был четырехтрубным кораблем.

Перед носовым котельным и за кормовым турбинным отделениями устанавливались две цистерны питательной воды вместимостью по 13 т. Топливо хранилось в междудонных и бортовых цистернах. Междудонные цистерны были рассчитаны на 312 т нефти, рассчитанной на 14 ч полного хода со скоростью 36 уз. Бортовые цистерны располагались с левого и правого бортов вдоль машинных и котельных отделений и вместе с междудонными предназначались для хранения полного запаса нефти на 86 ч 21-узлового хода. Цистерна пресной питьевой воды вместимостью 22 т помещалась в носовой части судна. Там же находилась кладовая сухой и мокрой провизии на 14 дней плавания.

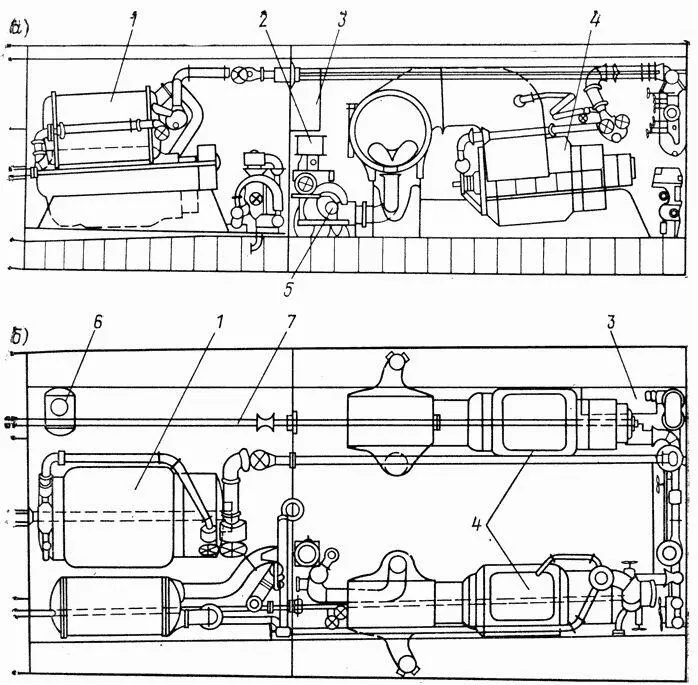

Схема размещения турбин в носовом и кормовом машинных отделениях:

а – разрез по диаметральной плоскости; б – вид сверху.
