Устройство собирают на монтажной плате и закрепляют в корпусе из диэлектрического материала. При монтаже элементов стремятся к тому, чтобы их выводы имели минимальную длину (для уменьшения влияния помех). Силовую часть монтируют так, чтобы корпуса тиристора и выпрямительных диодов (в случае применения дискретных диодов) не имели контакта с другими элементами (не санкционированного по электрической схеме).

Устройство работает только при наличии в осветительной сети напряжения 220 В. Поэтому при несанкционированном отключении электроэнергии устройство сигнализации окажется бесполезным. Особенность устройства в том, что сенсорный узел, как и все другие сенсоры, эффективны только там, где есть наведенное в человеке (или животном) электрическое поле переменного тока — в жилых и производственных помещениях, и будет бесполезен в поле, в горах и на открытой местности.

Сегодня большинство телефонных операторов в разных регионах, представляющих населению услуги мобильной связи, сделали свои тарифы доступными для потребителей. Постоянно меняющийся и обновляемый рынок индустрии мобильных телефонов сделал возможным приобретать людям сотовые телефоны (разумеется, не самые последние и продвинутые модели) за символическую цену.

Кроме того, у многих людей остаются в запасниках и невостребованными старые модели сотовых телефонов, которые пылятся дома без дела. Учитывая доступность, большую площадь покрытия и относительно невысокую стоимость телефонов на вторичном рынке мобильных телефонов, радиолюбителям и всем, кто знаком с основами электротехники, представляется новая возможность сделать из мобильного телефона почти бесплатный автоматический секретарь, который будет оповещать владельца о состоянии его охраняемых ценностей. Ценности, на которые владелец решил «повесить замок от посторонних», могут быть различны: будь то квартира, загородный дом, сейф, автомобиль или доступ к персональному компьютеру. Теперь сотовый телефон, соединенный по рекомендуемому далее способу с датчиком, автоматически оповестит хозяина о состоянии охраняемого имущества, где бы тот ни находился.

Подобные оповещатели были популярны среди радиолюбителей и раньше, но раньше они использовали радиосвязь в основном в гражданском (27 МГц) диапазоне.

Предлагаемое далее устройство радиооповещения для обывателя много выгоднее оповещения по радиоканалу, т. к. теперь нет необходимости носить с собой радиостанцию.

В каждом мобильном телефоне используется функция экстренного вызова абонента одной кнопкой.

Вся дополнительная работа, касающаяся сотового телефона, сводится к трем шагам:

1. Войти в меню телефона и занести в память быстрого вызова номер сотового и стационарного телефона, куда надо будет сообщить об изменении состояния контролируемого объекта.

2. Аккуратно вскрыть верхнюю панель сотового телефона (где плоская клавиатура) и миниатюрным паяльником с мощностью до 25 Вт (напряжением 6—12 В) припаять два проводника тонкого монтажного провода типа МГТФ-0,3 к контактам клавиши (например, кнопки «1»). Кнопка может использоваться и другая, а также несколько кнопок для оповещения, например, разных абонентов в несхожих, отличающихся друг от друга, ситуациях. Проводники должны иметь минимальную длину (не более 1 м) и на другом конце соединяться с миниатюрным разъемом, например РШ-2Н Еще лучше, если проводники будут помещены в экран, который соединяется с «массой» (минусом питания).

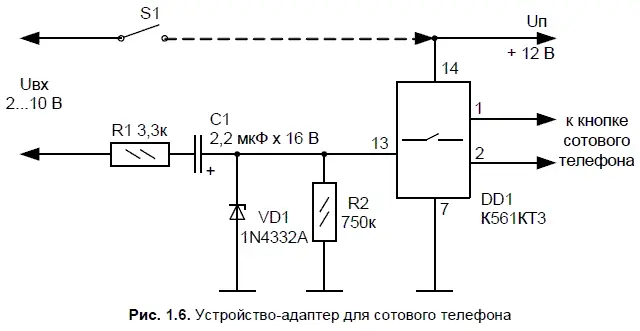

3. Собрать и подключить согласно электрической схеме (представленной на рис. 1.6) простое устройство-адаптер, которое получает сигнал от датчиков, установленных на охраняемом объекте.

Эти шаги способен сделать сегодня каждый школьник.

Устройство собрано на популярной микросхеме К561КТ3. Между точкой U mи общим проводом приложено управляющее напряжение от любого из датчиков, например геркона, установленного на открывание входной двери.

Принцип подключения геркона иллюстрирует включатель S1, подключаемый, например, к источнику питания пунктирной линией. При этом выводы U mдолжны быть закорочены. Датчики могут быть различными, в том числе и такие, которые выдают пачки импульсов.

Входной сигнал проходит через ограничительный резистор R1 и поступает на оксидный конденсатор С1 (не пропускающий постоянную составляющую напряжения). Таким образом, даже при длительном воздействии (например, при замыкании S1) на управляющий вход коммутатора поступит только одиночный импульс. Стабилитрон VD1 защищает управляющий вход канала от скачка напряжения, а резистор R2 шунтирует вход (вывод 13), устраняя возможные электрические помехи, приводящие к ложным срабатываниям коммутатора — на входе каждого канала присутствуют полевые транзисторы, обеспечивающие высокую чувствительность микросхемы коммутатора DD1.
