После этого (предварительно отключив зарядное устройство от сети переменного тока) эмиттер транзистора VT3 отпаивают от других элементов схемы и вместо сотового телефона с «севшим» аккумулятором к точкам А и Б на схеме подключают сотовый телефон с нормально заряженным аккумулятором (для этого переставляют аккумуляторы в одном и том же телефоне). Теперь подбором сопротивления резисторов R5 и R6 добиваются зажигания светодиода HL2. После этого эмиттер транзистора VT3 подключают к другим элементам согласно схеме.

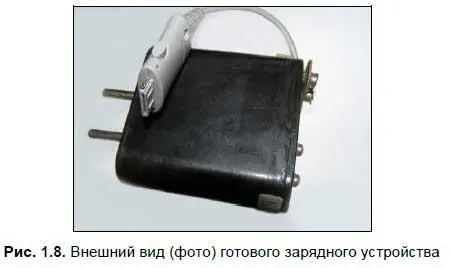

Внешний вид (фото) готового устройства показан на рис. 1.8.

Трансформатор Т1 любой, рассчитанный на питание от осветительной сети 220 В 50 Гц с вторичными (вторичной) обмотками, выдающими напряжение 10–12 В переменного тока, например, ТПП 277–127/220-50, ТН1-220-50 и аналогичный.

Транзисторы VT1, VT2 типа КТ315Б — КТ315Е, КТ3102А — КТ3102Б, КТ503А — КТ503В, КТ3117А или аналогичные по электрическим характеристикам. Транзистор VT3 — из серий КТ801, КТ815, КТ817, КТ819 с любым буквенным индексом. Необходимости в установке этого транзистора на теплоотвод нет.

К точкам А и Б (на схеме) припаивают штатный провод от зарядного устройства сотового телефона соответствующей модели с тем, чтобы оконечный разъем на другом конце этого провода подходил к разъему сотового телефона.

Все постоянные резисторы (кроме R2) типа МЛТ-0,25, MF-25 или аналогичные. R2 — с мощностью рассеяния 1 Вт.

Оксидный конденсатор С1 типа К50-24, К50-29 на рабочее напряжение не ниже 25 В или аналогичный. Светодиоды HL1, HL2 типа АЛ307БМ. Светодиоды можно применить и другие (для индикации состояния различными цветами), рассчитанные на ток 5—12 мА.

Диодный мост VD1 — любой из серии КЦ402, КЦ405, КЦ407. Стабилитрон VD2 определяет напряжение, при котором зарядной ток устройства уменьшится почти до нуля. В данном исполнении необходим стабилитрон с напряжением стабилизации (открывания) 4,5–4,8 В. Указанный на схеме стабилитрон можно заменить КС447А или составить из двух стабилитронов на меньшее напряжение, включив их последовательно. Кроме того, как было отмечено ранее, порог автоматического отключения режима зарядки устройства можно корректировать изменением сопротивления делителя напряжения, состоящего из резисторов R5 и R6.

Элементы устройства монтируют на плате из фольгированного стеклотекстолита в пластмассовый (диэлектрический) корпус, в котором просверливают два отверстия для индикаторных светодиодов. Хорошим вариантом (использованным автором) является оформление платы устройства в корпус от использованной батареи типа А3336 (без понижающего трансформатора).

Альтернативный вариант зарядного устройства можно собрать с помощью импульсного стабилизатора напряжения, который рассмотрим далее.

Схема импульсного стабилизатора ненамного сложней обычного (рис. 1.9), но она более сложная в настройке. Поэтому недостаточно опытным радиолюбителям, не знающим правил работы с высоким напряжением (в частности, никогда не работать в одиночку и никогда не настраивать включенное устройство двумя руками — только одной!), не рекомендую повторять эту схему.

На рис. 1.9 представлена электрическая схема импульсного стабилизатора напряжения для зарядки сотовых телефонов.

Схема представляет собой блокинг-генератор, реализованный на транзисторе VT1 и трансформаторе Т1. Диодный мост VD1 выпрямляет переменное сетевое напряжение, резистор R1 ограничивает импульс тока при включении, а также выполняет функцию предохранителя. Конденсатор С1 необязателен, но благодаря ему блокинг-генератор работает более стабильно, а нагрев транзистора VT1 чуть меньше (чем без С1).

При включении питания транзистор VT1 слегка приоткрывается через резистор R2, и через обмотку I трансформатора T1 начинает течь небольшой ток. Благодаря индуктивной связи, через остальные обмотки также начинает протекать ток. На верхнем (по схеме) выводе обмотки II положительное напряжение небольшой величины, оно через разряженный конденсатор С2 приоткрывает транзистор еще сильней, ток в обмотках трансформатора нарастает, и в итоге транзистор открывается полностью, до состояния насыщения.
