Трансформатор в этой схеме можно использовать только с разрезным ферритовым сердечником. Рабочая частота преобразователя довольно велика, поэтому для трансформаторного железа нужен только феррит. А сам преобразователь — однотактный, с постоянным подмагничиванием, поэтому сердечник должен быть разрезным, с диэлектрическим зазором (между его половинками прокладывают один-два слоя тонкой трансформаторной бумаги).

Лучше всего взять трансформатор от ненужного или неисправного аналогичного устройства. В крайнем случае его можно намотать самому: сечение сердечника 3…5 мм 2, обмотка I — 450 витков проводом диаметром 0, 1 мм, обмотка II — 20 витков тем же проводом, обмотка III — 15 витков проводом диаметром 0, 6…0, 8 мм (для выходного напряжения 4…5 В). При намотке требуется строгое соблюдение направления намотки, иначе устройство будет плохо работать, или не заработает совсем (придется прикладывать усилия при налаживании — см. выше). Начало каждой обмотки (на схеме) вверху.

Транзистор VT1 — любой мощностью 1 Вт и больше, током коллектора не менее 0,1 А, напряжением не менее 400 В. Коэффициент усиления по току Ь 21 эдолжен быть больше 30. Идеально подходят транзисторы MJE13003, KSE13003 и все остальные типа 13003 любой фирмы. В крайнем случае, применяют отечественные транзисторы КТ940, КТ969. К сожалению, эти транзисторы рассчитаны на предельное напряжение 300 В, и при малейшем повышении сетевого напряжения выше 220 В они будут пробиваться. Кроме того, они боятся перегрева, т. е. требуется их установка на теплоотвод. Для транзисторов KSE13003 и MJE13003 теплоотвод не нужен (в большинстве случаев цоколевка — как у отечественных транзисторов КТ817).

Транзистор VT2 может быть любым маломощным кремниевым, напряжение на нем не должно превышать 3 В; это же относится и к диодам VD2, VD3. Конденсатор С5 и диод VD4 должны быть рассчитаны на напряжение 400…600 В, диод VD5 должен быть рассчитан на максимальный ток нагрузки. Диодный мост VD1 должен быть рассчитан на ток 1 А, хотя потребляемый схемой ток не превышает сотни миллиампер — потому что при включении происходит довольно мощный бросок тока, а увеличивать сопротивление резистора Я1для ограничения амплитуды этого броска нельзя — он будет сильно нагреваться.

Вместо моста VD1 можно поставить 4 диода типа 1N4004…4007 или КД221 с любым буквенным индексом. Стабилизатор DA1 и резистор R6 можно заменить на стабилитрон, напряжение на выходе схемы будет на 1,5 В больше напряжения стабилизации стабилитрона.

«Общий» провод показан на схеме только для упрощения графики, его нельзя заземлять и (или) соединять с корпусом устройства. Высоковольтная часть устройства должна быть хорошо изолирована.

Элементы устройства монтируют на плате из фольгированного стеклотекстолита в пластмассовый (диэлектрический) корпус, в котором просверливают два отверстия для индикаторных светодиодов. Хорошим вариантом (использованным автором) является оформление платы устройства в корпус от использованной батареи типа А3336 (без понижающего трансформатора).

Аквариумный таймер, работающий в режиме циклической генерации, сегодня не новость для радиолюбителей. Промышленность (в том числе зарубежная) бьет все рекорды по выпуску электронных и электромеханических таймеров, программируемых для выдержки времени в определенные дни и часы недели (и месяца). Конкуренция в области производства таймеров бытового предназначения выросла за пару лет в разы. Однако для радиолюбителя-практика и сегодня актуально создание собственных схем, вместо предлагаемых промышленностью.

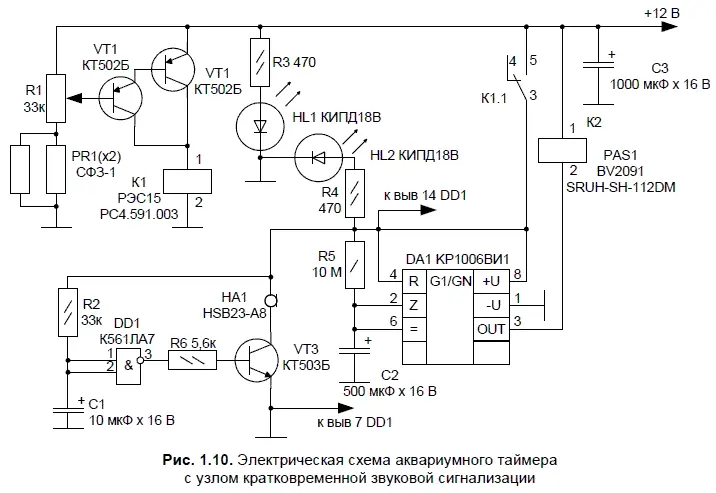

Одна из схем подобного назначения, воплотившая наиболее простое схемное решение, представлена на рис. 1.10.

Особенности устройства — в полуавтоматическом режиме работы. При наступлении рассвета (включении освещения в комнате, где установлены фотодатчики) электронное устройство издает кратковременный звуковой сигнал и включает слаботочное электромагнитное реле К2. Исполнительные контакты реле К2, в свою очередь, включают лампу аквариумного освещения вместе с компрессором-помпой (на схеме не показаны). Лампа освещения и компрессор остаются включенными в течение почти 4 ч (зависит от номиналов элементов R5C2). По окончании выдержки времени лампа освещения и компрессор отключаются. При новом рассвете (новом включении света в комнате после периода затемнения) цикл работы устройства повторяется — так происходит ежедневно.
