Усилитель получился исключительно экономичным: потребляемый ток от шестивольтовой батареи не превосходит 0,2–0,3 мА. Несколько громче усилитель звучит при напряжении питания 9 В. Отдаваемая звуковая мощность, разумеется, невелика и не превосходит 10–20 мВт. Это неизбежная плата за экономичность, но никто не мешает вам подобрать или сконструировать АС высокой чувствительности, громко звучащую и при такой мощности.

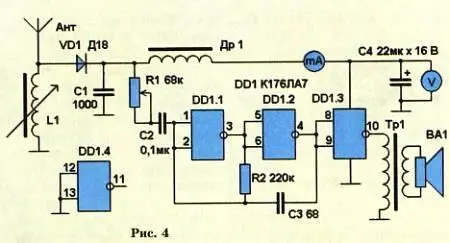

Получив столь высокую экономичность, автор просто не мог не попытаться использовать этот усилитель в громкоговорящем детекторном приемнике, уже более 10 лет верой и правдой прослужившем на даче. В нем уже был аналоговый мостовой усилитель класса АВ, собранный на двух транзисторах МП37 и двух МП41. Памятуя хорошее правило — не ломать уже сделанных вещей в надежде на лучшее, я просто собрал новый приемник с усилителем класса D (рис. 4).

Колебательный контур приемника образован емкостью антенны (луч 12 м) и индуктивностью катушки L1 (150–200 витков), настраиваемой стержнем от ферритовой антенны. Постоянная составляющая про детектированного диодом VD1 сигнала, сглаженная дросселем Др1 и накопительным конденсатором большой емкости С4, служит для питания усилителя. Ток и напряжение питания контролируются стрелочными приборами — головкой индикатора записи от магнитофона с током полного отклонения 0,3 мА и обычным вольтметром на 25 В, сделанным из головки на 50 мкА с добавочным сопротивлением 500 кОм.

Переменная составляющая продетектированного сигнала ЗЧ через регулятор уровня R1 и разделительный конденсатор С2 поступает на вход усилителя, описанного выше. Четвертый элемент МС не использован для уменьшения потребляемого тока. Дросселем Др1 послужила первичная обмотка такого же трансформатора от трансляционного громкоговорителя, как и Тр1. Хорошие результаты получаются также с малогабаритными сетевыми трансформаторами («силовичками») от старых блоков питания 220/9 или 220/12 В.

При настройке на радиостанцию «Маяк» 549 кГц приемник заработал даже чуть громче, чем прежний аналоговый, приборы показали 6 В при токе чуть больше 100 мкА, но звук явно носил «цифровой» оттенок. К тому же стал прослушиваться шум в паузах (в аналоговом усилителе его вообще не было), но это удается заметить лишь в полной тишине. В целом, конструкция оказалась вполне работоспособной, и ее можно рекомендовать для экспериментов и дальнейшего улучшения.

В. ПОЛЯКОВ, профессор
