Емкость магазина… 10 патронов

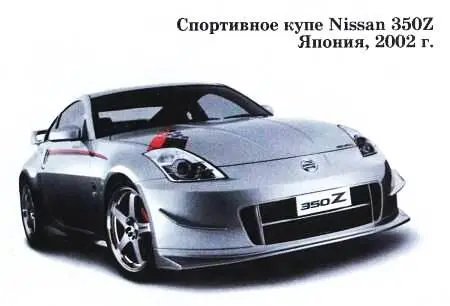

Спортивное купе Nissan Z было впервые представлено публике в 1966 году и выпущено с тех пор в количестве почти миллион экземпляров. А в 2002 году место на конвейере заняло новое поколение этой модели — Nissan 350Z .

Резкие очертания, длинная колесная база и широкий кузов в сочетании с вертикальными ксеноновыми фарами создают впечатление агрессивности, а шестицилиндровый мотор мощностью 260 л.с., 6-ступенчатая механическая коробка передач (может быть установлен, правда, 5-диапазонный автомат) и особая тормозная система говорят о спортивном характере автомобиля. Даже выхлопная система настроена таким образом, чтобы подчеркнуть низкий рев мотора.

Основные материалы внутри салона — кожа и алюминий. Сиденья имеют ярко выраженный спортивный профиль. Педали сделаны из перфорированного алюминия; они жестче и информативнее, чем у обычного автомобиля.

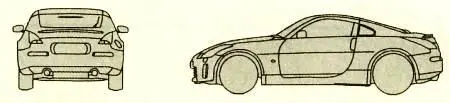

Технические характеристики:

Длина автомобиля… 4,315 м

Ширина… 1,815 м

Высота… 1,325 м

Дорожный просвет… 110 мм

Колесная база… 2,650 м

Снаряженная масса… 1537 кг

Допустимая полная масса… 1820 кг

Объем двигателя 3498 см 3

Мощность двигателя… до 358 л.с.

Максимальная скорость… 250 км/ч

Объем топливного бака… 80 л

Диаметр разворота… 11 м

Время разгона до 100 км/ч… 6 с

Средний расход топлива… 11,7 л/100 км

Наука и техника так быстро шагают вперед, что иногда без внимания остаются поистине удивительные находки ученых. В редакцию попала редкая книга, написанная семьдесят восемь лет назад. Автор ее, наш старейший и уважаемый академик Абрам Федорович Иоффе. Для того, кто сможет в ней разобраться, эта книга читается, как приключенческий роман.

Физики в то время все делали сами: электронные лампы, источники питания, измерительные приборы. Без помощи электроники они измеряли тысячные доли вольта приборами с потрясающими даже по современным меркам параметрами. Сами делали очень легкие высоковольтные конденсаторы, которые при включении в высокочастотную цепь начинали вести себя как громкоговорители, управляли многоамперными токами посредством токов в миллионы раз меньших и делали это при помощи очень странных устройств. Вот одно из них.

Представьте: закругленная пластина из шифера, литографского камня или агата толщиною около 10 мм. С плоской стороны к ней приклеена медная обкладка, а с другой, закругленной, закреплена гибкая тонкая фольга из алюминия или бронзы.

При подаче постоянного напряжения 220 В на этот своеобразный конденсатор листок фольги прижимался к диэлектрику с силой порядка одного килограмма! Попробуйте посчитать эту силу через формулы из учебника, и у вас получится сила примерно в миллион раз меньше!

Академик А. Ф. Иоффе(1880–1960).

Комментируя это удивительное устройство, академик писал: «Мы не можем останавливаться… на причинах этого весьма интересного явления, заметим только, что эти силы могут быть объяснены тонким, плохо проводящим переходным слоем между полупроводником и металлом, на который и «садится» все напряжение…»

Агат, типографский камень и шифер в то время называли полупроводниками. Но смысл в это слово вкладывали совсем не тот, что сегодня. Тогда он означал лишь то, что электрическое сопротивление этих веществ меньше, чем у изоляторов, но больше, чем у металлов.

Но вернемся к описанию устройства. Получаемая в нем сила применялась для замыкания контактов, через которые могли проходить токи порядка нескольких ампер. Получалось реле, которое потребляло не более 0,00011 Вт.

На подобном принципе работало и другое реле. На металлический вал надевали цилиндр из литографского камня, а сверху легко прижимали к нему гибкую стальную ленту. Цилиндр вращали от электромотора, и при обычных условиях сила трения ленты о цилиндр была очень мала. Но стоило подать напряжение, как она возрастала в сотни раз, и электромотор начинал тянуть ленту. Такое устройство могло переключать токи в сотни ампер, но этим его возможности не исчерпывались.

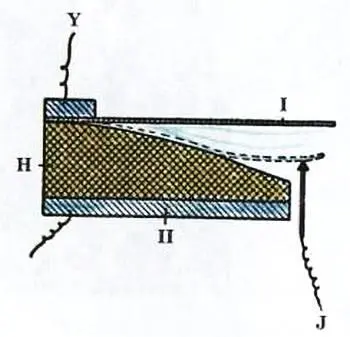

Сверхчувствительное конденсаторное реле, использующее необычный эффект в камне:
