Y— верхний контакт; I— гибкая пластина из фольги; Н— слой камня; II— нижняя обкладка; J— нижний контакт.

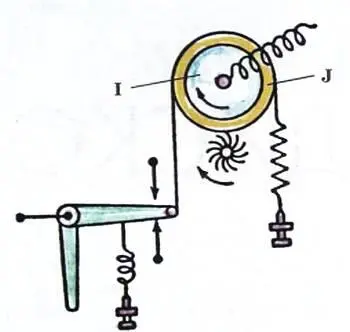

Реле с механическим усилением мощности:

J— металлический вал; I— агатовый цилиндр.

Как выяснилось, сила трения здесь была пропорциональна приложенному напряжению и могла изменяться с частотой в несколько килогерц. В одном из экспериментов стальную ленту соединили с диффузором, и получился громкоговоритель. Звучал плохо, но очень громко. Это был фактически механический усилитель низкой частоты.

Тем, кто хотел бы повторить опыты академика Иоффе, поясним: шифер, примененный в конденсаторе, это совсем не тот знакомый нам волнистый кровельный материал из асбоцемента. В опыте применялся минерал с тем же названием — широко распространенный в природе продукт кристаллизации глины. Добытый из земли природный шифер в наши дни разрезают на плитки и ромбики, предназначенные для покрытия полов и крыш. Так что его можно недорого купить на строительных рынках.

Типографский камень — это особый вид твердого мелкозернистого известняка. Ранее его применяли в типографском деле, но заменили металлами и пластмассами. Сегодня твердый известняк идет на производство щебня и строительных плит.

Наконец, агат — это разновидность халцедона. Основная же масса его представляет собою поликристаллический кварц. Его в природе достаточно много, а обрабатывать сравнительно легко.

А. ВАРГИН

Рисунки автора

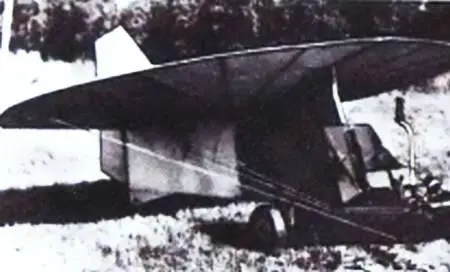

В 1956 г. жители юго-запада Москвы неоднократно видели бесшумно проплывавший в небе диск. Это был первый российский планер-дисколет, который после многих лет работы создал бывалый летчик и опытный авиаконструктор М.С. Суханов. Несколько позже более простой дископлан построил студент МАИ Анатолий Гремяцкий.

Летательные аппараты с дисковым крылом отличаются устойчивостью, простотой пилотирования и компактностью. Так, одноместный планер Гремяцкого имел крыло диаметром всего 3,5 м. Крыло обычного типа имеет сложный каплевидный профиль, что значительно усложняет его изготовление, дисковое же крыло значительно проще.

Каркас его напоминает велосипедное колесо, состоящее из обода, внутри которого, подобно спицам, натянуты стальные проволочные расчалки, закрепленные на центральном стержне. Чтобы вся конструкция стала прочной, обод должен находиться в одной плоскости.

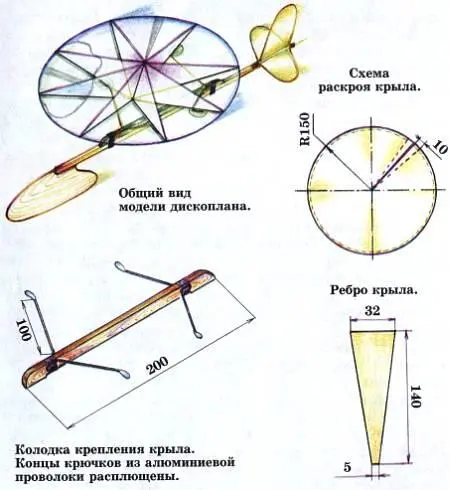

Такую конструкцию несложно выполнить в натуральную величину, но точно сбалансировать крыло небольшой модели практически невозможно. Поэтому тем, кто решит сделать модель дископлана, советуем сделать крыло из ватмана. Оно состоит из двух конических поверхностей, соединенных между собой при помощи пенопластовых ребер — стрингеров. Выкройки поверхностей показаны на рисунке, там же изображен и стрингер.

Крыло собирается в определенном порядке. Вначале склеиваете его нижнюю и верхнюю части. Затем вырезаете из пенопластовых лотков стрингеры и приклеиваете их двухсторонним скотчем к нижней поверхности крыла. Затем смазываете верхние ребра стрингеров водорастворимым клеем, например ПВА, и сажаете на них верхнюю поверхность. После этого края поверхностей крыльев точно совмещаете, прихватываете кусочками скотча и промазываете клеем на нитрооснове — применение клея, содержащего воду, может привести к короблению кромки крыла. В качестве фюзеляжа, как это часто делают на схематических моделях планеров, используйте сосновую рейку 10x10 мм с грузом и хвостовым оперением. Соединение крыла и фюзеляжа — при помощи колодки с крючками из алюминиевой проволоки. Их можно присоединить к крылу скотчем. Колодка крепится к рейке при помощи резиновых колец. Изгибая крючки, можно менять угол атаки крыла, чтобы прочувствовать его влияние на полет модели.

Передвигая колодку, вы добьетесь наибольшей устойчивости полета.

Планер-дископлан отличается исключительной простотой пилотирования. В отличие от М.С. Суханова, сам А. Гремяцкий летать не умел. Казалось бы, следует пойти в аэроклуб и там пройти основательную школу. Но нет, он попросту сел на свой планер и после нескольких проб научился летать в совершенстве. Это стало возможно только потому, что крыло в форме диска гораздо устойчивее в полете, чем крыло обычного типа.
