Дело в том, что полет на крыле большого удлинения требует очень строгого соблюдения угла атаки — угла встречи крыла с набегающим на него потоком воздуха. Если этот угол чуть меньше, чем нужно, теряется подъемная сила, а с нею и высота. Чуть больше — подъемная сила возрастает, но с ней растет и сопротивление. А если угол атаки увеличить еще больше, подъемная сила катастрофически падает. И, даже вернув угол атаки в прежнее положение, восстановить подъемную силу удается не сразу. Нужно время, пока крыло сможет развить свою полную подъемную силу и сможет держать аппарат в воздухе, как и прежде. Если все эти перемены происходят на малой высоте при заходе на посадку, то вполне возможно врезаться в землю.

В отличие от обычного, крыло, имеющее форму диска, создает подъемную силу даже при углах атаки более 45°. Поэтому на планере с таким крылом и может летать даже начинающий. Для посадки планеру-дископлану достаточно дорожки длиной 10–15 м. В момент приближения к земле, когда высота полета становится равна диаметру крыла, возникает «динамическая воздушная подушка» и посадка происходит исключительно мягко.

БЕГУЩИЕ МЫЛЬНЫЕ ПЛЕНКИ

Приготовь для опыта: стеклянную трубку конической формы, мыльный раствор.

Мыльная пленка всегда стремится занять такую форму, чтобы поверхность ее была возможно меньше. Постарайся добыть стеклянную трубку конической формы, такую, чтобы один конец у нее был уже, чем другой.

Смочи мыльным раствором всю внутреннюю сторону стекла и дай воде стечь. Затем широким концом опусти трубку в воду, держа ее вертикально. Осторожно вынь трубку из раствора. Мыльная пленка, как видно, затянула отверстие. Держи теперь стекло горизонтально, и ты увидишь, что пленка сдвинется с места и побежит к узкому концу трубки.

Если ты будешь окунать стекло в раствор раз за разом, пленки побегут одна за другой, будто стараясь догнать друг дружку.

Окончание. Начало в предыдущем номере.

Ключевые методы усиления класса D

Из первой части статьи мы узнали, что ток, а следовательно, и мощность в нагрузку УЗЧ поставляет источник питания, а транзисторы лишь регулируют этот ток в соответствии с входным звуковым сигналом. Регулировка должна быть строго пропорциональной, чтоб не было искажений. Такие усилители называют аналоговыми, как и всю электронику, основанную на пропорциональном управлении. КПД аналогового усилителя принципиально не может достигать 100 %, поскольку в процессе работы транзистор почти все время открыт лишь частично и на нем выделяется мощность, которая затем превращается в тепло и рассеивается радиатором.

Потери мощности на транзисторе могут отсутствовать при двух условиях: либо транзистор должен быть заперт и ток через него равен нулю, либо полностью открыт и напряжение между коллектором и эмиттером равно нулю (напомним, что мощность, рассеиваемая на транзисторе, равна току через него, помноженному на напряжение коллектор-эмиттер). Транзистор при этом подобен выключателю, который либо замкнут, либо разомкнут. При этом он может коммутировать огромные мощности, сам нагреваясь мало. Описанный режим работы транзистора назван ключевым.

Известен он очень давно и широко применяется в силовой электронике для управления освещением, электромоторами. Причем управление может быть и плавным, если включать и выключать транзистор с большой частотой, такой, чтобы за период между импульсами включения нити ламп не успевали остыть, а моторы — заметно изменить свою скорость. Регулировка же происходит изменением длительности импульсов, или, как говорят, скважности — отношения периода следования импульсов к их длительности. Процесс изменения длительности (ширины) импульсов называется широтно-импульсной модуляцией (ШИМ).

Принцип ключевого усиления с успехом применим и в УЗЧ, если частоту следования импульсов выбрать ультразвуковой — выше самой верхней частоты звукового спектра, на практике — от 30 кГц и выше. Этот способ усиления и отнесен к классу D.

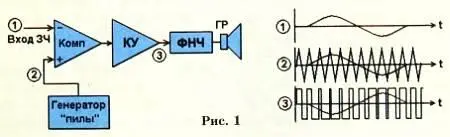

Структурная схема усилителя класса D приведена на рисунке 1.

Он содержит генератор импульсов, ШИМ-модулятор, ключевой усилитель КУ, выходной фильтр нижних частот ФНЧ и нагрузку — динамическую головку громкоговорителя ГР или АС.
