Шаровая установка 380-мм бомбомёта.
Первоначально планировалось вооружить новую самоходку 210-мм гаубицей, но в окончательном варианте разработчики остановились на реактивном 380-мм корабельном бомбомёте — Gerät 562, он же Raketenwerfer 61, который и является наиболее интересной частью этой САУ.
Бомбомёт, выпускавшийся заводом фирмы Rheinmetall-Borsig в Дюссельдорфе, заряжался с казённой части. Замок бомбомёта представлял собой стальную плиту толщиной 65 мм, перемещавшуюся в горизонтальной плоскости с помощью реечного механизма. После заряжания между снарядом и плитой замка оставался зазор 12 см. Такое положение снаряда объяснялось особенностями конструкции ударно-спускового механизма.

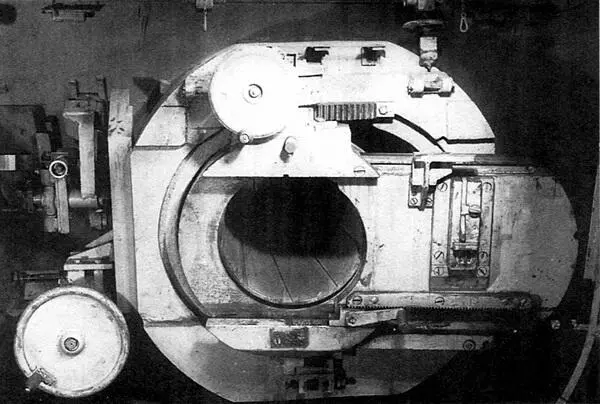

Вид на казённую часть бомбомёта Raketenwerfer 61. Затвор в открытом положении.

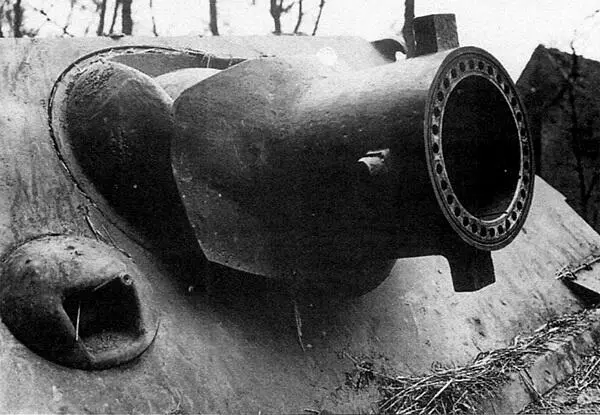

Шаровая установка, в которой был смонтирован бомбомёт, допускала его наведение в горизонтальной плоскости до 10° на сторону, а в вертикальной от 0° до 85°.

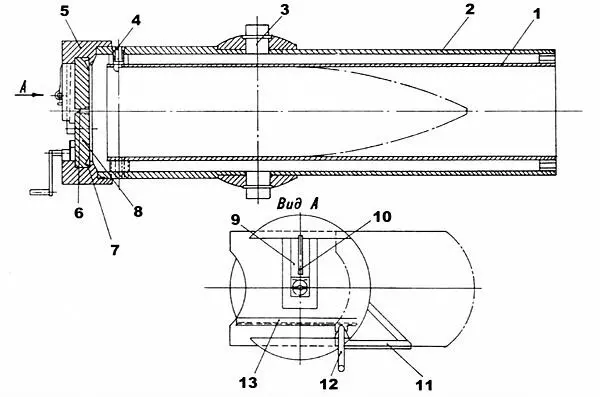

Схема 380-мм бомбомёта Raketenwerfer 61:
1 — ствол; 2 — рубашка; 3 — цапфа; 4 — болт крепления ствола к рубашке; 5 — казённая часть; 6 — отверстие для воспламенения запальной трубки снаряда; 7 — обтюраторная канавка; 8 — замок; 9 — ударно-спусковой механизм; 10 — боевой рычаг; 11 — жёлоб для замка; 12 — ручка открывания замка; 13 — рейка.
Для стрельбы из Raketenwerfer 61 использовались фугасные реактивные снаряды массой 351 кг и кумулятивные — массой 345 кг. Дальность выстрела фугасным снарядом при температуре воздуха +15°С и скорости ветра не более 4 м/с достигала 5600 м. Снаряд состоял из боевого (до 135 кг тротила) и метательного зарядов и маршевого ракетного двигателя. В дне снаряда имелись 32 наклонных отверстия для выхода газов от ракетного двигателя, за счёт которых ему сообщалось вращение вокруг своей оси, повышавшее устойчивость в полёте. Снаряд покидал ствол с начальной скоростью 40 м/с, а после срабатывания маршевого двигателя разгонялся до 250 м/с. Взрыватель располагался в носовой части снаряда и устанавливался непосредственно перед заряжанием. Задержка срабатывания взрывателя могла устанавливаться в диапазоне от 0,5 до 12 с.

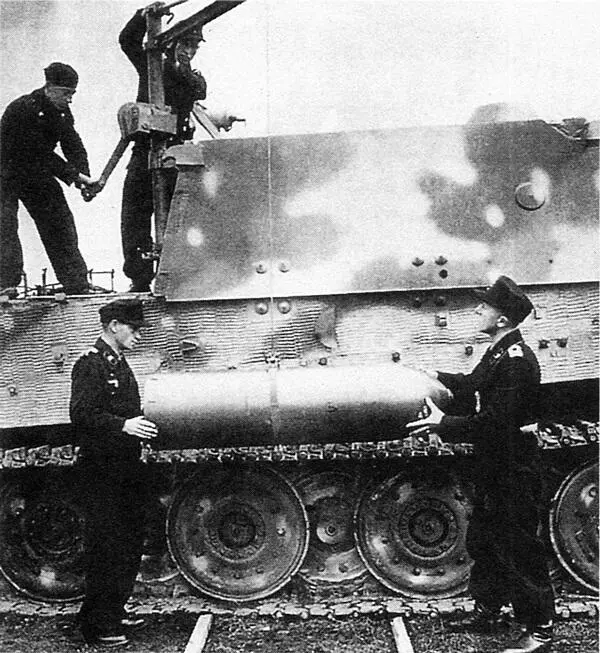

При загрузке боеприпасов в «Штурмтигр» ракеты поднимались с помощью крана.
Поворот ракеты при заряжании для направления выступов на её корпусе в нарезы канала ствола бомбомёта осуществлялся специальным ключом.
В целях снижения до минимума силы отдачи при выстреле (бомбомёт не имел противооткатных устройств) часть газов, образовывавшихся при сгорании метательного заряда, направлялась в зазор между собственно стволом и 13-мм рубашкой, надетой на ствол. Для выхода газов в торцевом кольце у дульного среза имелось 31 отверстие. Такая конструкция ствола способствовала и его лучшему охлаждению.

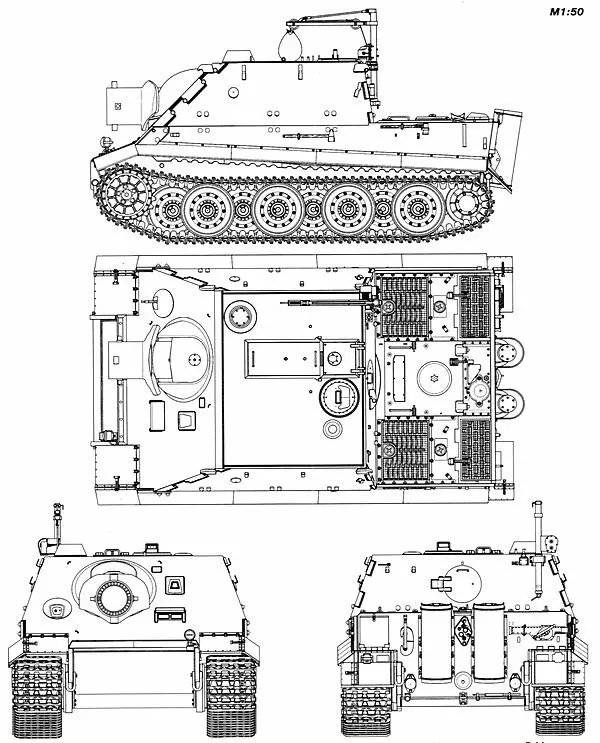

«Штурмтигр»
Заряжание производилось с лотка с роликами при помощи специального досылателя. Загружались снаряды внутрь машины краном, через прямоугольный люк в крыше рубки. На стенках боевого отделения располагалось 12 захватов (по 6 с каждой стороны) для снарядов. 13-й снаряд мог находиться на лотке, а 14-й — непосредственно в стволе, поднятом на угол 16°. Внутри боевого отделения снаряды перемещались с помощью тельфера.
Бомбомёт устанавливался в лобовом листе простой сварной прямоугольной рубки, крепившейся к корпусу танка болтами. Лобовой лист рубки был расположен под углом 47°. Справа от бомбомёта в шаровой установке размещался пулемёт MG 34. Его боекомплект состоял из 1500 патронов. Для наведения бомбомёта использовался прицел Рак ZF 3x8, а пулемёта — KZF 2. На крыше рубки монтировалось «устройство ближнего боя» (Nähkampfgerät).

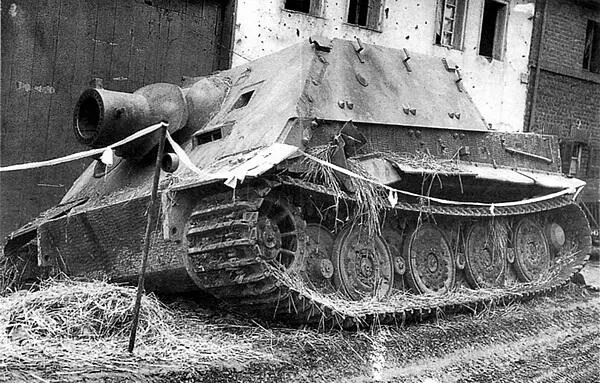

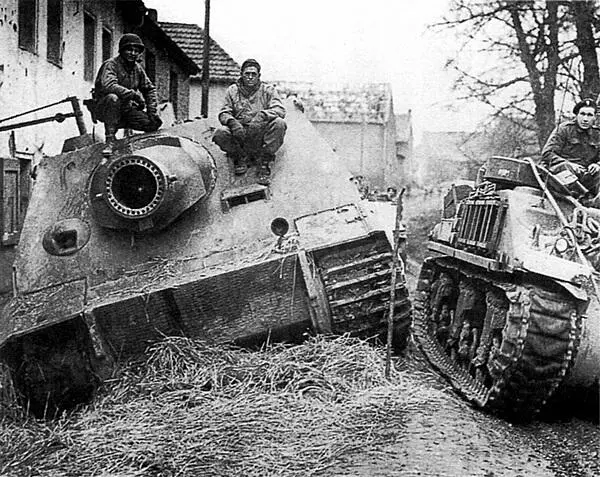

Вверху и справа — «Штурмтигр» захваченный войсками союзников. Германия, 28 февраля 1945 года.
