В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495аАС мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колёса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.

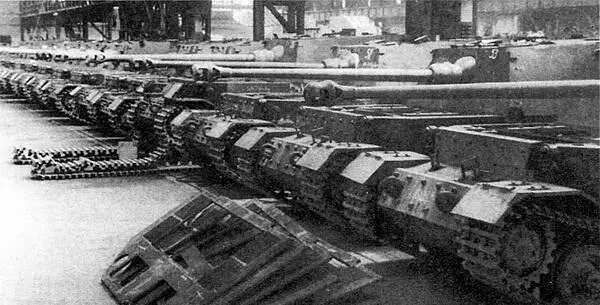

Готовые «фердинанды» в сборочном цехе завода Nibelungenwerke. Апрель 1943 года.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной ещё на опытном шасси VK 3001 (Р). Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.

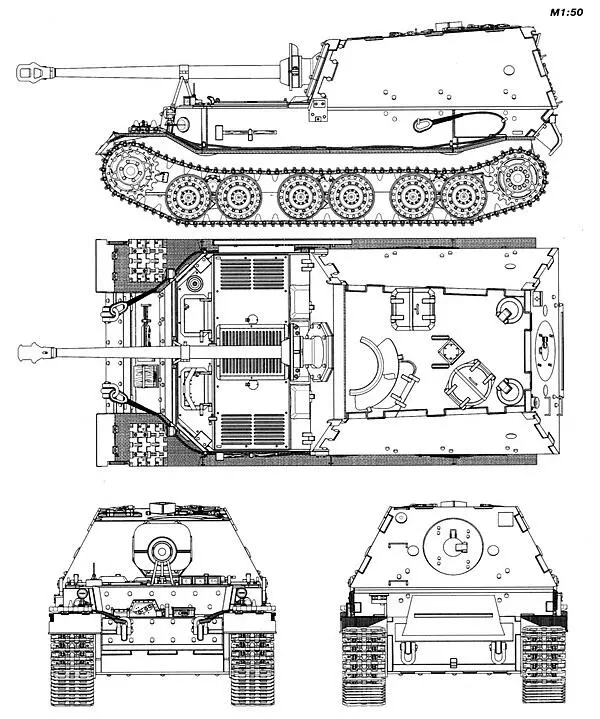

Тяжёлый истребитель танков «Фердинанд».

В рубке в цапфах специального станка была установлена 88-мм пушка Рак 43/2 (в самоходном варианте — StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединённой со станком. Однако конструкция маски оказалась не слишком удачной, не обеспечивавшей полной защиты от свинцовых брызг и мелких осколков, проникавших внутрь корпуса в щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещённых на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с — 193 мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

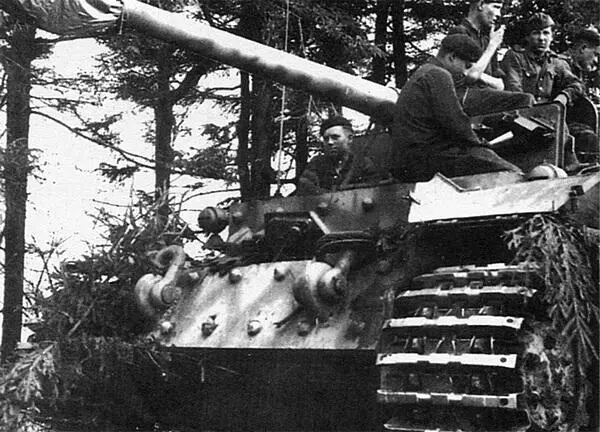

«Фердинанд» из 653-го тяжёлого дивизиона истребителей танков на исходной позиции накануне операции «Цитадель». Июль 1943 года.

Сборка первой машины началась 16 февраля 1943 года, а последний — девяностый «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjäger Abteilung — sPz.Jäger Abt.). К началу сражения в первом имелось 45, а во втором 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжёлых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и посёлка Тёплое (653-й дивизион).

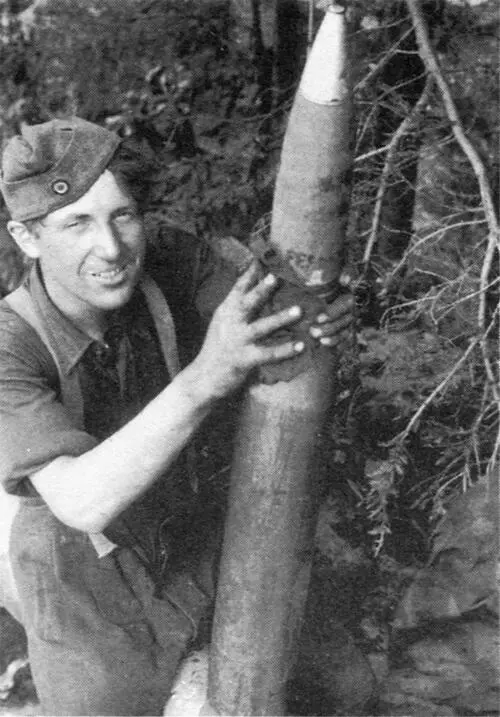

Загрузка боеприпасов. Обращают на себя внимание внушительные размеры 88-мм выстрела.

Особенно тяжёлые потери понёс 654-й дивизион, в основном на минных полях. На поле боя остался 21 «фердинанд». 15 июля подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начинённом фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части: разорванные гусеницы, разрушенные опорные катки и т. д. У пяти «фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а ещё одна — попаданием 203-мм гаубичного снаряда в крышу рубки. Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Ещё один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжён бутылкой с зажигательной смесью, брошенной нашими пехотинцами. Единственным достойным противником тяжёлых немецких самоходок оказалась самоходно-артиллерийская установка СУ-152. 8 июля 1943 года полк СУ-152 обстрелял атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле — августе 1943 года было потеряно 39 «фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу — на железнодорожной станции было захвачено несколько подготовленных к эвакуации повреждённых штурмовых орудий.
