Сегодня радиосвязь при помощи азбуки Морзе в чистом виде применяется в радиолюбительских диапазонах. Получив специальное разрешение и построив простенький передатчик, вы можете окунуться в загадочный мир любительской радиосвязи. Схемы передатчиков и приемников вы увидите на страницах нашего журнала.

Существует международный радиокод, освоив который вы сможете общаться с радиооператорами всего мира, даже не зная всего разнообразия национальных языков. Но для начала советуем изготовить автоматический ключ. Прежде всего он поможет вам изучить азбуку Морзе. А уж потом вы подключите его к своему передатчику.

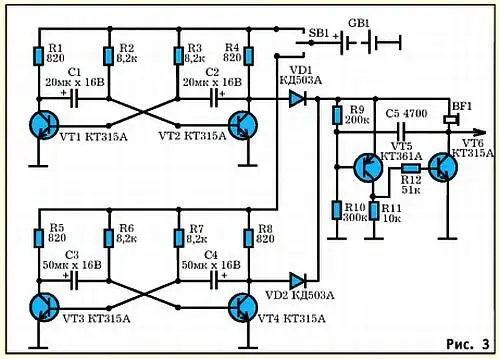

Естественно, что в то давнее время генераторы точек и тире выполнялись на лампах. Схема таких генераторов на современных деталях изображена на рисунке 3.

На транзисторах VT1, VT2 собран симметричный мультивибратор, служащий генератором тактовых импульсов с частотой порядка 5 Гц. Это значит, что на коллекторе транзистора VT2 в моменты его запирания будут возникать импульсы положительной полярности длительностью около 0,1 с с разделительными паузами такой же продолжительности. Эти тактовые импульсы участвуют в образовании точек.

По той же схеме, но с увеличенными номиналами конденсаторов С3, С4 работает тактовый генератор тире на транзисторах VT3, VT4. Указанные генераторы работают только раздельно; при замыкании ключом SB1 левой или правой пары контактов (см. рис. 2) на соответствующий тактовый генератор подается питание от батареи GB1, отчего он самовозбуждается, вырабатывая серию импульсов нужного сигнала. Эти импульсы через разделительный диод VD1 (VD2) обеспечивают режим прерывистого питания звукового генератора, собранного на транзисторах VT5, VT6 по схеме несимметричного мультивибратора и вырабатывающего пачки импульсов с частотой порядка 1000 Гц.

Чтобы эти электрические колебания превратить в звуковые, в цепи коллектора VT6 включен электромагнитный излучатель BF1.

Поскольку на первых порах основным назначением устройства будет изучение телеграфной азбуки, полезно применить «двуухий» высокоомный телефон типа ТОН-2. Если есть только низкоомный телефон, то его придется включать через выходной трансформатор от карманного приемника. Если понадобится громкое воспроизведение, замените телефон резистором с сопротивлением 3,6 кОм, а к выходу, обозначенному стрелкой, присоедините любой НЧ-усилитель с динамической головкой.

Как работать с ключом, поясним на примере воспроизведения международного сигнала «SOS» (три точки — три тире — три точки). Вам достаточно отклонить указательным пальцем ключ SB1 влево на время, достаточное для «проскока» трех точек, что контролируется телефоном BF1, затем большим пальцем вправо для озвучивания трех тире, потом снова влево, давая выход последним трем точкам. Таким образом, количество движений рукой сокращается с девяти до трех, что существенно проще. На первых порах может оказаться полезным снизить темп передачи, увеличив номиналы емкостей конденсаторов C1, С2 и СЗ, С4 раза в два или больше. Тональность звукового сигнала подберите по вашему вкусу, изменяя номинал конденсатора С5. Предлагаемое устройство может работать при напряжениях питания в пределах от 3 до 9 В.

Ю.ПРОКОПЦЕВ

Вопрос — ответ

Я — тоже ваш читатель, хотя мне уже и 65 лет. Прошу подсказать, как отремонтировать потрескавшуюся деревянную дверь. Пробовал замазать трещины цементом, но он осыпается…

С.Л. Осипов,

г. Тула

Лучше всего, пожалуй, зашпаклевать трещины. Для этого перемешайте масляную краску с мелкими древесными опилками до густоты сметаны и замажьте трещины «заподлицо» с помощью шпателя. Опилки лучше взять той же породы дерева, что и ваша дверь, а краску такую, какой вы после ремонта покрасите всю дверь.

Впрочем, покраску стоит отложить до того момента, пока зашпаклеванные места не просохнут. Тогда станет видно, не нужно ли где добавить шпаклевки. Окончательно высохшую поверхность зачистите шкуркой и после этого покрасьте 2–3 раза, всякий раз давая предыдущему слою высохнуть.
