Предложение Степана Чепилко из Сосновоборского лицея № 8 тоже связано с судовыми двигательными установками, но в данном случае источником энергии автор предлагает сделать саму морскую воду, а точнее, волны. Для преобразования энергии волн в электрическую Степан думает использовать катушки индуктивности и магнитный сердечник, перемещающийся внутри ее.

Главным отличием предлагаемого волнового двигателя от описанного ранее в «Юном технике» Степан считает устройство для получения постоянного тока из переменного, который вырабатывает генератор, установленный на поплавке.

Устройство, предложенное Степаном, — механическое. Рычаг переключателя касается ребристой поверхности детали и перемещается в зависимости от направления движения поплавка. Контакты на другом конце рычага соединяют выводы катушки то с одним, то с другим контактом токоприемника.

Как пишет сам Степан, вместо механического переключателя можно «использовать подходящий электрический выпрямитель». Добавим, что необходимость замены ненадежного и сложного механического переключателя электроникой видна невооруженным глазом. В остальном преобразователь энергии выполнен по общепринятой схеме — индукционная катушка и подвижной шток с магнитными элементами, соединенный с поплавком.

Публикацию подготовил М. МИХАЙЛОВ

В «ЮТ» № 8 за 2004 г. мы объявляли с издательством «Аванта+» конкурс «Личная безопасность».

ПОЗДРАВЛЯЕМ РЕБЯТ,

первыми приславших обстоятельные и правильные ответы: Сережу ВАРНАВСКОГО из с. Куровщино Тамбовской области, Ваню КАЛИНИНА из п. Сосны Ростовской области, Лену ВОРОНКОВУ из с. Ломигора Липецкой области, Римму НЕМ30Р0ВУ из Барнаула, Эльнура РАСУЛОВА из Иркутска.

Каждый победитель получит красочно оформленный том энциклопедии «Личная безопасность» из фундаментальной серии издательства «Аванта+».

Тех же, кто не выиграл, приглашаем попытать счастья еще раз. В этом номере мы разыгрываем еще 5 призов — иллюстрированные тома энциклопедии «Спорт».

Итак, новые три вопроса:

1. Какая древняя игра предшествовала шахматам? В какой стране она родилась?

2. В каком году и кем был покорен Эверест?

3. Что означает термин «полетная стойка»? В каком виде спорта он употребляется?

Каким холодным и бесцветным стал бы наш мир без дерева! И если вам не хватает его в доме, посмотрите на две простых, но остроумных поделки из дерева для вашей прихожей.

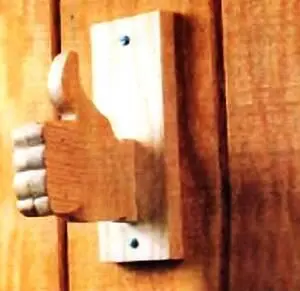

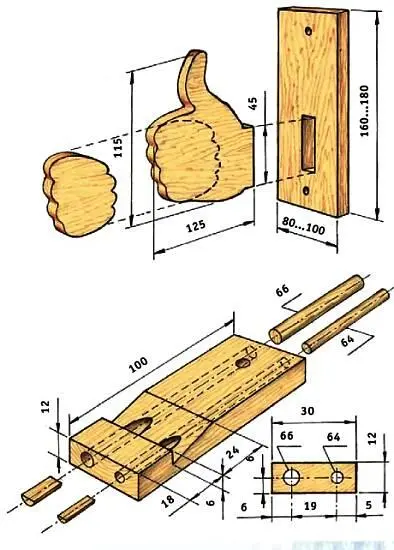

Забавную вешалку для пальто — кулак с поднятым вверх большим пальцем — легко смастерить из мягкой сосны. Ножницами вырежьте из бумаги выкройку вешалки, а контуры четырех пальцев вырежьте отдельно. Затем выкройку наложите на деревянную заготовку с размерами 115x125 мм и толщиной 18 мм так, чтобы волокна древесины шли в том же направлении, что и на поднятом пальце. Обведите карандашом, а затем аккуратно выпилите лобзиком или ножовкой. Так же выпилите переднюю часть вешалки — контуры четырех пальцев. Нанесите немного столярного клея или ПВА, зафиксируйте контуры, а затем прибейте двумя отделочными гвоздями.

Закрепите деталь вешалки в тисках и с помощью рашпиля и наждачной бумаги сгладьте все неровности — очертания сжатого кулака должны быть четкими. Подходящую заготовку 100x160 мм приспособьте под основание. Для этого с помощью стамески выдолбите в нем сквозной паз, смажьте вешалку клеем и вставьте в отверстие. Дайте просохнуть.

Подыщите в прихожей подходящее место и с помощью угольника и карандаша отметьте будущее расположение вешалки.

Проверьте на прочность — повесьте на большой палец пальто. Выдержала?

Элегантный, вытянутой формы самодельный свисток замечательно впишется в интерьер прихожей. Тот, что на рисунке, — двухголосный, а можно попробовать смастерить и на четыре голоса, и на целую октаву.
