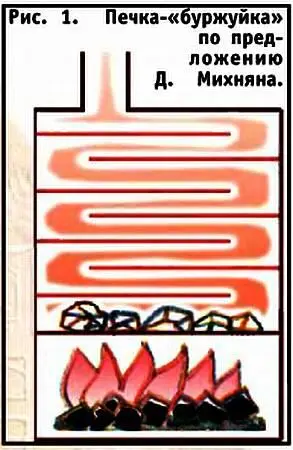

Дмитрий Михнян из школы № 6 города Выборга предлагает для увеличения КПД печки разместить внутри ее корпуса перегородки, частично перекрывающие прямой проход дымовым газам в дымовую трубу (рис. 1).

Дмитрий справедливо считает, что при прохождении газов по лабиринту, образованному перегородками, они будут полнее отдавать свое тепло печи. В качестве дополнительной меры для повышения КПД печки он предлагает уложить на колосниковой решетке камни или кирпичи.

Конечно, размещение внутри цилиндрического корпуса «буржуйки» перегородок, образующих длинный извилистый путь для газов, потребует сварочных работ, но идея совершенно правильная. Чем длиннее путь горячего дыма, тем сильнее он будет остывать, а тепло будет передаваться металлу перегородок и корпусу печи. Потому, кстати, важен надежный контакт перегородок с корпусом, их лучше приваривать сплошным швом. Но так как «буржуйки» чаще всего изготавливают из труб большого диаметра или из металлических бочек, то подгонка перегородок и их приварка к стенкам печи не представляют особой трудности.

Камни, размещенные по предложению Дмитрия на колосниковой решетке, как показано на рисунке 1, будут прогреваться сгорающим топливом и нагревать воздух, поступающий в печь. А это в свою очередь способствует более полному сгоранию топлива и повышению теплопроизводительности печи. Таким образом с задачей повышения КПД печи-«буржуйки» Дмитрий Михнян успешно справился.

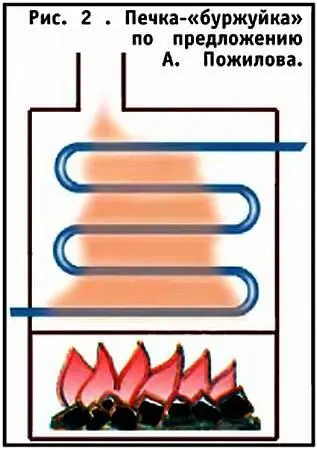

А ученик школы № 1 из города Сосновый Бор Александр Пожилов задачу повышения КПД печи решает несколько иначе. Он предлагает поместить внутри печки одну или несколько изогнутых металлических трубок так, чтобы они обогревались пламенем и горячими газами, но при этом не мешали свободному проходу этих газов (рис. 2).

Как считает Александр, воздух внутри трубок будет нагреваться и свободно выходить в помещение вверх, а на смену ему снизу в трубки будет поступать холодный воздух. Для дополнительного увеличения теплоотдачи Александр предлагает уложить на дно «буржуйки» один или два ряда кирпичей или камней. Но в отличие от предложения Дмитрия Михняна, эти камни будут лишь защищать днище «буржуйки» от перегрева, но воздух для горения дров нагреваться от них будет очень и очень слабо. Другой недостаток в предложении Александра Пожилова — упомянутые уже трубки для нагрева воздуха. Естественный поток воздуха через них будет очень слабым, и чтобы получить ощутимый эффект от нагрева в них воздуха, его необходимо подавать принудительно. Если же вместо воздуха по трубкам пустить воду, то, пристроив отопительную батарею и замкнув водяной контур, можно будет получить систему водяного отопления.

Если совместить предложения Дмитрия Михняна и Александра Пожилова, то прирост КПД будет значительно ощутимее. Камни на колосниковой решетке обеспечат более полное сгорание топлива и меньшую токсичность дымовых газов, а размещение металлических трубок в пространстве между перегородками и принудительная подача в них холодного воздуха значительно повысят КПД печи.

Среди задач, предложенных участникам олимпиады, была задача про сваю — нужно было предложить конструкцию сваи, которая хорошо бы держалась в земле, что очень важно, поскольку от надежности свай зависит надежность сооружений, что на них держатся.

Иван Хабулин из школы № 1 города Сосновый Бор предложил выполнять сваи из металлической трубы с коническим концом, чтобы легче было забивать ее в землю, а внутри трубы разместить с наклоном («шалашиком», как он пишет) металлические пластины и шток над ними.

Сваю забивают в землю на нужную глубину, а затем внутрь вставляют металлическую болванку и ударяют ею по штоку. Удар передается пластинам, через окна в стенках трубы они выдвигаются наружу и врезаются в почву, фиксируя сваю. От стандартной сваи, используемой на практике, новая принципиально отличается лишь тем, что пластины «заякоривающего» наконечника у реальной сваи раскрываются движением сверху вниз или в горизонтальной плоскости, а у предложенной Иваном Хабулиным — движением снизу вверх. Но отличие существенное — если попытаться извлечь предложенную Иваном сваю, пластины просто сложатся, и свая выйдет из земли.
