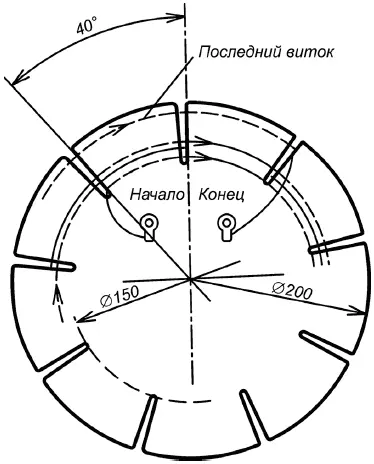

Рис. 2.3. Конструкция поисковой катушки L2

В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки 3336Л, соединенные последовательно.

При использовании исправных деталей правильно собранный металлоискатель начинает работать практически сразу. Настройку прибора следует проводить в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее 1,5 м.

Поскольку в данном разделе речь идет о простой конструкции, то в телефонах при первом включении будут слышны сигналы разных гармоник. Поэтому, настраивая прибор, следует выбрать наиболее сильный сигнал с помощью конденсатора С7 и отрегулировать его громкость регулятором R6. Выбор наиболее сильной гармоники можно осуществить на слух или с использованием осциллографа или частотомера.

На этом процесс настройки простого транзисторного металлоискателя заканчивается.

При практическом использовании рассматриваемого металлоискателя следует конденсатором С7 провести дополнительную подстройку на сигнал наиболее сильной гармоники и отрегулировать его громкость с помощью регулятора R6.

Если теперь в зоне действия поисковой катушки L2 окажется какой-либо металлический предмет, то высота тона в телефонах изменится. При приближении к одним металлам частота сигнала биений будет увеличиваться, а при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

Без сомнения, многих начинающих радиолюбителей заинтересует конструкция простого металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в отечественных и зарубежных специализированных изданиях в середине 70-х годов прошлого столетия. С помощью этого металлодетектора, выполненного всего на двух транзисторах, можно обнаруживать металлические предметы, удаленные от поисковой катушки на несколько десятков сантиметров.

Данная конструкция представляет собой один из вариантов металлодетекторов типа FM (Frequency Meter), то есть является устройством, в основу которого положен принцип измерения девиации частоты опорного генератора под влиянием металлических предметов, попавших в зону действия поисковой катушки. При этом оценка изменения частоты осуществляется на слух (рис. 2.4).

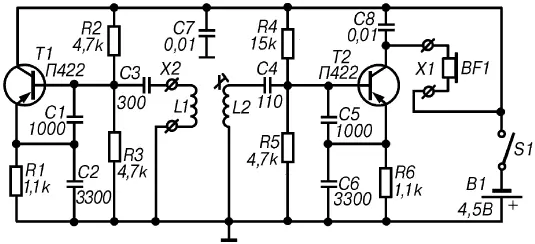

Рис. 2.4. Принципиальная схема простого металлоискателя на двух транзисторах

Основу схемы прибора составляют генератор высокой частоты и приемник, который регистрирует изменения частоты генератора при приближении к металлическим предметам.

Генератор высокой частоты собран на транзисторе Т1 по схеме емкостной трехточки. Колебательный контур опорного генератора состоит из цепочки последовательно включенных конденсаторов С1, С2 и С3, к которым подключена катушка L1. Рабочая частота ВЧ-генератора определяется индуктивностью этой катушки, которая одновременно является поисковой катушкой.

Одной из особенностей данного устройства можно считать то, что в качестве анализатора в нем используется приемник гетеродинного типа, который выполнен всего на одном транзисторе. При этом каскад на транзисторе Т2 совмещает функции гетеродина и детектора. Гетеродин собран по схеме емкостной трехточки. Достоинством такой схемы является возможность использования катушки индуктивности без отводов, что хоть и незначительно, но упрощает конструкцию. Колебательный контур гетеродина содержит катушку индуктивности L2 и емкость, составленную из последовательно соединенных конденсаторов С4, С5 и С6. Частоту гетеродина можно изменять, вращая подстроечный сердечник катушки L2.

С коллектора транзистора Т2 продетектированный сигнал подается на головные телефоны BF1.

Если вблизи катушки L1 окажется металлический предмет, то ее индуктивность изменится. Это приведет к изменению частоты опорного генератора, что будет сразу зарегистрировано приемником металлоискателя. В результате тональность сигнала в телефонах BF1 изменится.
