Как и радиолокационные металлоискатели, импульсные металлодетекторы относятся к устройствам категории TD (Time Domain), использующим импульсный сигнал (рис. 1.6). При этом частота следования импульсов, формируемых в этих устройствах, составляет от нескольких десятков до нескольких сотен герц.

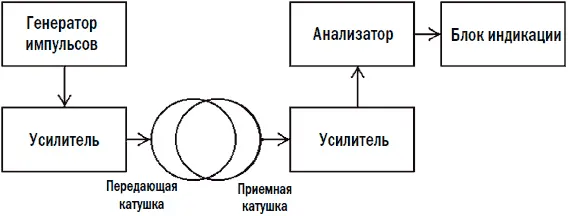

Рис. 1.6. Упрощенная блок-схема импульсного металлоискателя

В импульсных металлодетекторах типа PI (Puls Induction) для оценки наличия металлических предметов в зоне поиска используется явление возникновения вихревых поверхностных токов в металлическом предмете под воздействием внешнего электромагнитного поля. Однако в отличие от рассмотренных ранее устройств типа TR-IB в импульсных металлоискателях анализируется сигнал, формирующийся в металле после воздействия не непрерывного, а импульсного сигнала.

Импульсный сигнал, формируемый генератором импульсов, усиливается и поступает на передающую катушку, в которой соответственно инициируется переменное электромагнитное поле. При появлении металлического предмета в зоне действия этого поля на его поверхности периодически, под воздействием импульсного сигнала, возникают вихревые токи. Эти токи и являются источником вторичного сигнала, который принимается приемной катушкой, усиливается и подается на анализатор. Необходимо отметить, что благодаря явлению самоиндукции длительность вторичного сигнала будет больше, чем длительность излученного передающей катушкой импульса. При этом параметры заднего фронта вторичного импульсного сигнала и используются для анализа с последующим формированием данных для блока индикации.

Нетрудно предположить, что при наличии специального развязывающего устройства или коммутатора в импульсных металлоискателях вместо передающей и приемной катушек можно было бы использовать всего одну катушку, которая поочередно применялась бы для передачи и приема сигналов (рис. 1.7).

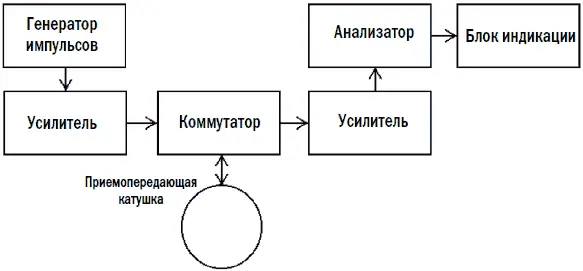

Рис. 1.7. Упрощенная блок-схема импульсного металлоискателя с одной катушкой

Основными достоинствами импульсных металлоискателей являются сравнительно высокая чувствительность, а также простота конструкции катушек. Однако схемотехнические решения отдельных блоков (например генератора импульсов, коммутатора, анализатора) пока отличаются значительной сложностью. Помимо всего прочего в таких приборах используются микропроцессоры с соответствующим программным обеспечением. Программирование микропроцессоров также требует соответствующего оборудования и навыков. Поэтому собрать подобную конструкцию смогут лишь подготовленные радиолюбители.

Прежде чем приступать к постройке сложных металлоискателей, начинающие радиолюбители могут попробовать свои силы в повторении устройств, в которых используются транзисторы. Транзисторные металлодетекторы просты в настройке, надежны в работе и показывают приемлемые результаты в полевых условиях. В различных источниках можно найти множество оригинальных конструкций сравнительно простых металлоискателей, выполненных на транзисторах. Однако ограниченный объем данного издания не позволяет рассмотреть все заслуживающие внимания схемотехнические решения, используемые при создании таких устройств. К тому же при работе над этой книгой такая цель и не ставилась. Поэтому заинтересованным читателям автор рекомендует обратиться к специализированной литературе, а также к источникам в сети Internet.

Схема, послужившая отправной точкой для построения простого транзисторного металлоискателя, попала автору на глаза всего за несколько месяцев до того, как была начата работа над этой книгой. Следует признать, что автор уже много лет не занимался постройкой транзисторных устройств, отдавая предпочтение аппаратуре на микросхемах. Однако в данном случае решил попробовать повторить и, по возможности, усовершенствовать эту конструкцию.

Результат вполне оправдал затраченное время. Конечно, от этого прибора не следует ожидать каких-либо чудес. Однако, несмотря на то, что схема предлагаемого металлоискателя и конструкция поисковой катушки очень просты, чувствительность данного устройства вполне достаточна для обнаружения небольших металлических предметов. К тому же при наличии некоторых навыков с большой степенью вероятности можно определить, из какого металла (магнитного или немагнитного) изготовлен обнаруженный предмет.
