Рис. 1.3. Упрощенная блок-схема металлоискателя, работающего на околорезонансной частоте

Измерительная катушка является составной частью колебательного контура, резонансная частота которого незначительно отличается от частоты опорного генератора. При появлении металлического предмета в зоне электромагнитного поля, возбуждаемого измерительной катушкой, резонансная частота этого контура изменяется. В зависимости от того, какой металл оказался в зоне действия данного устройства (цветной или черный), частота контура или увеличивается, или уменьшается. При этом происходят соответствующие изменения амплитуды колебаний опорного генератора, которые оцениваются анализатором. В результате анализатор формирует управляющий сигнал для блока индикации.

Как уже отмечалось, в последнее время особой популярностью пользуются металлоискатели TR-IB (Transmitter Receiver – Induction Balance), или просто TR, в основу которых положен принцип «прием-передача» (рис. 1.4). В таких устройствах, называемых балансными металлодетекторами, система катушек сбалансирована до нулевой взаимной индукции.

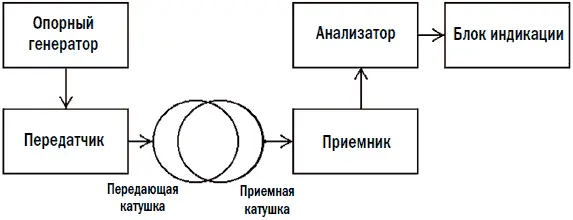

Рис. 1.4. Упрощенная блок-схема металлоискателя, работающего по принципу «передача – прием»

Главная особенность устройств TR-IB заключается в том, что на приемную катушку поступает не отраженный сигнал передатчика, а сигнал, источником которого являются вихревые токи, возбуждаемые на поверхности металлического предмета.

Передающий сигнал, формируемый опорным генератором, поступает на передатчик и далее – на передающую катушку. При появлении металлического предмета в зоне излучения передающей катушки на его поверхности под воздействием сигнала VLF инициируются вихревые или поверхностные токи. Эти токи являются источником вторичного сигнала, который принимается приемной катушкой металлодетектора. С выхода приемника сигнал подается на анализатор, где происходит оценка его параметров. На основе проведенного анализа формируется соответствующий сигнал для блока индикации.

Следует отметить, что главными достоинствами таких металлоискателей являются высокая чувствительность, возможность отстройки не только от фона грунта, но и от разного мусора. И, конечно же, такие устройства позволяют определять вид металла. Главным же недостатком балансных металлодетекторов следует считать сложности, возникающие при изготовлении и балансировке системы катушек.

Последние достижения в области теоретических разработок и практического применения микроволновой техники, а также развитие элементной базы (в том числе микропроцессорной техники) позволяют ожидать, что в самом недалеком будущем появятся конструкции детекторов металлических предметов, в которых будет использован принцип радиолокации. Интерес к устройствам, в которых используется радиолокационный принцип, объясняется тем, что дальность действия таких металлоискателей несравнимо выше, чем у детекторов других типов.

В настоящее время в различных источниках можно встретить весьма оригинальные схемотехнические решения таких металлоискателей. Однако их практическая реализация пока довольно затруднительна.

Основой построения таких устройств является принцип, используемый в радиолокации (рис. 1.5). Как и в радиолокаторах, информация о наличии в зоне действия прибора какого-либо объекта (дальность, размеры и т. п.) оценивается после обработки параметров импульсного сигнала, отраженного от этого объекта.

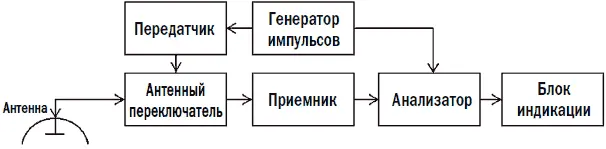

Рис. 1.5. Упрощенная блок-схема радиолокационного металлоискателя

Импульсный сигнал, сформированный генератором импульсов, модулирует сигнал передатчика, который излучается антенной. По достижении объекта переданный сигнал отражается от него. Отраженный сигнал принимается антенной, а затем через антенный переключатель и приемник подается на анализатор. На каскады анализатора также подается сигнал, формируемый импульсным генератором.

Оба поступивших на анализатор сигнала сравниваются, после чего проводится оценка различий с последующим формированием данных для блока индикации. При этом информация о расстоянии до обнаруженного объекта формируется после оценки времени задержки отраженного сигнала, а сведения о величине объекта – по амплитуде этого сигнала.
