Предлагаемая конструкция (рис. 2.1) представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений, возникающих при смешивании двух сигналов близких частот.

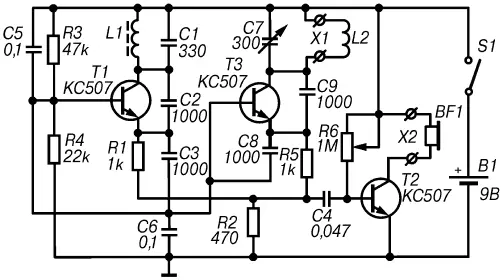

Рис. 2.1. Принципиальная схема простого транзисторного металлоискателя

В конструкции прибора использованы два простых LC-генератора, выполненные на транзисторах Т1 и Т3. Рабочая частота этих генераторов определяется параметрами контуров, включенных в коллекторные цепи соответствующих транзисторов. Контур первого генератора, который является опорным, образован конденсатором С1 емкостью 330 пФ и катушкой L1. В контуре второго, измерительного, генератора используются конденсатор переменной емкости С7 с максимальной емкостью – 300 пФ и поисковая катушка L2.

Выходы генераторов через резисторы R1, R5 и конденсатор С4 подключены к базе транзистора Т2, который усиливает сигнал частоты биений. С коллектора транзистора Т2 усиленный сигнал подается на головные телефоны BF1. Уровень громкости этого сигнала регулируется с помощью переменного резистора R6.

Поскольку рабочие частоты генераторов находятся в диапазоне средних волн, их сигналы в телефонах не слышны. Когда удается добиться точной настройки каждого генератора на одну и ту же частоту, звуковой сигнал в телефонах также будет отсутствовать. Если же с помощью конденсатора С7 настроить измерительный генератор на почти ту же частоту, что и опорный генератор, то в телефонах будет слышен сигнал частоты биений. При отсутствии в зоне действия поисковой катушки L2 металлических предметов рабочая частота измерительного генератора остается неизменной, поэтому неизменной будет и частота биений. В этом режиме возможные девиации частот могут быть обусловлены лишь нестабильной работой обоих генераторов.

При появлении в зоне действия поисковой катушки L2 металлического предмета резонансная частота контура L2C7 изменится. В результате изменятся рабочая частота измерительного генератора и, как следствие, частота сигнала биений. Именно эти изменения служат источником информации об обнаружении металлического предмета.

Питание простого транзисторного металлоискателя осуществляется от источника В1 напряжением 9 В.

Все детали простого транзисторного металлоискателя, за исключением поисковой катушки L2, конденсатора C7, резистора R6, разъемов Х1 и Х2 и выключателя S1, расположены на печатной плате размерами 100x50 мм (рис. 2.2), изготовленной из одностороннего фольгированного гетинакса или текстолита.

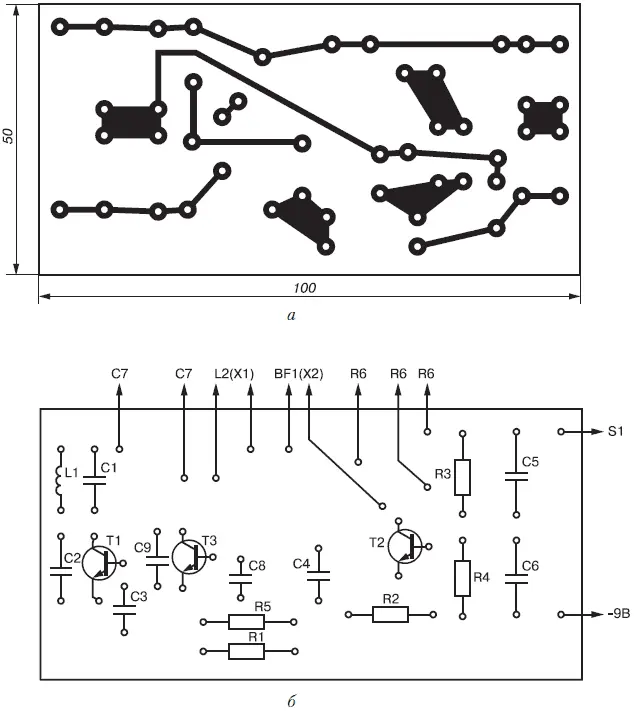

Рис. 2.2. Печатная плата (а) и расположение элементов (б) простого транзисторного металлоискателя

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Естественно, рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате.

Катушка L1 опорного генератора намотана проводом ПЭЛ диаметром 0,1–0,2 мм на сердечнике диаметром 8 мм и содержит 100 витков. Катушку L1 можно намотать на ферритовом сердечнике или на бумажной трубке без сердечника. В качестве конденсатора С7 можно использовать любой конденсатор переменной емкости с воздушным диэлектриком с максимальной емкостью примерно 300 пФ, например конденсатор настройки от любого старого радиоприемника.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются конденсатор настройки C7, регулятор громкости R6, выключатель S1, а также разъемы Х1 и Х2 для подключения соответственно поисковой катушки L2 и головных телефонов BF1.

Для изготовления поисковой катушки L2 (рис. 2.3) потребуется вырезать круг диаметром 100 мм из фанеры или другого материала (гетинакса, текстолита) толщиной 1,5–2,5 мм. Круг следует разбить на секторы с углом 40° и в этих местах сделать прорези к центру на расстояние 20 мм от края. В прорези надо продеть провод диаметром 0,2–0,3 мм (например марки ПЭЛ) и виток к витку намотать 30 витков. К изготовленной таким образом поисковой катушке можно приделать удобную ручку. Подключение катушки L2 к печатной плате осуществляется через малогабаритный разъем.
