Особенностью предлагаемого металлоискателя является интересное схемотехническое решение анализатора и индикатора. При этом в качестве индикатора используется стрелочный прибор.

Следует отметить, что рассматриваемый металлодетектор обладает сравнительно высокой чувствительностью. Помимо этого по направлению отклонения стрелки индикатора можно определить и вид металла (цветной или черный), из которого изготовлен обнаруженный предмет.

Металлодетектор (рис. 2.7) состоит из двух генераторов, схемы индикации и стабилизатора питающего напряжения.

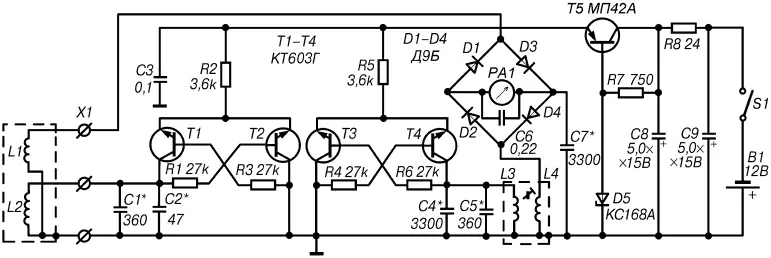

Рис. 2.7. Принципиальная схема металлоискателя со стрелочным индикатором

На транзисторах Т1 и Т2 собран измерительный генератор, частота колебаний которого зависит от параметров контура, образованного катушкой L2, а также параллельно включенными конденсаторами C1 и C2. Опорный генератор собран на транзисторах Т3 и Т4 по аналогичной схеме. Частота колебаний этого генератора определяется параметрами контура, выполненного на элементах L3, C4 и C5.

Схема, анализирующая появление девиации (отклонения) частоты сигнала измерительного генератора по сравнению с частотой сигнала опорного генератора, содержит измерительную цепь, которая состоит из стрелочного индикатора PA1 с нулевой отметкой посередине шкалы, конденсатора C6 и диодов D1-D4. В этой же цепи оценивается знак девиации частоты. Колебания опорного генератора подаются в измерительную цепь через катушку связи L4, а сигнал от измерительного генератора – через катушку связи L1. При этом вся цепь сбалансирована так, что при совпадении частот колебаний обоих генераторов стрелка индикатора PA1 будет находиться на нулевом делении шкалы прибора.

При появлении в зоне действия поисковой катушки L2 металлического предмета резонансная частота контура L2С1С2 изменится. Это приведет к изменению рабочей частоты измерительного генератора и, как следствие, к отклонению стрелки индикатора PA1. Отклонение стрелки и служит источником информации об обнаружении металлического предмета. Угол отклонения стрелки индикатора PA1 зависит от габаритов предмета и расстояния от него до измерительной катушки.

Когда вблизи измерительной катушки L2 окажется предмет из черного металла, рабочая частота измерительного генератора, выполненного на транзисторах Т1 и Т2, уменьшится, и стрелка индикатора отклонится в одну сторону. Если же предмет изготовлен из цветного металла (например из латуни), частота генератора увеличится, при этом стрелка индикатора отклонится в другую сторону.

Направление отклонения стрелки зависит от полярности подключения индикатора РА1, на шкалу которого после проведения калибровки можно нанести соответствующие надписи.

Питающее напряжение 12 В подается на измерительный и опорный генераторы от источника В1 через стабилизатор напряжения, собранный на стабилитроне D5 и транзисторе Т5.

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

Резисторы могут быть, например, типа МЛТ-0,5, конденсаторы С1, С2, С4, С5, С7 – типа КМ или КЛС. В качестве емкостей С3 и С6 можно использовать любые металлобумажные конденсаторы, например типа МБМ или БМТ. Конденсаторы С8, С9 можно заменить на любые электролитические, например типа К50-6, транзисторы КТ603Г – другими транзисторами этой серии или транзисторами серии КТ315 с коэффициентом передачи тока не менее 60, транзистор МП42А – любым из серий МП39 – МП42 или КТ361, диоды Д9Б – другими диодами этой серии. В качестве индикатора PA1 рекомендуется применить стрелочный прибор типа М24 с током полного отклонения стрелки 100 мкА и нулем посередине шкалы.

Катушки L1 и L2 размещены на каркасе (рис. 2.8), изготовленном из стеклотекстолита или любого другого изоляционного материала.

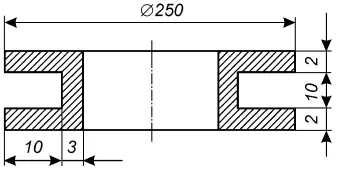

Рис. 2.8. Конструкция каркаса катушек L1 и L2

Катушка L1 содержит 20 витков, а L2 – 60 витков провода ПЭВ-2 диаметром 0,31 мм, намотанных виток к витку. Катушки защищены электростатическим экраном, который представляет собой незамкнутую ленту из латуни, намотанную на поверхность каркаса. Щель между началом и концом намотки ленты должна составлять не менее 10 мм.
