Если теперь к ферритовому стержню приблизить металлический предмет, светодиод вспыхнет вновь. Регулировку желательно повторить несколько раз, стараясь найти такие положения движков подстроечных резисторов R5 и R7, при которых достигается максимальная чувствительность прибора.

Порядок работы с рассматриваемым устройством прост и не нуждается в дополнительных пояснениях. При приближении поисковой катушки L1 к металлическому предмету светодиод должен начать светиться.

В соответствии с данными, приведенными в первоисточнике, этот металлоискатель должен обладать следующей чувствительностью: крупные металлические предметы, например батареи центрального отопления, можно обнаружить на расстоянии 200 мм, мелкие металлические предметы (ножницы) – на расстоянии 50 мм, а медный силовой кабель – на расстоянии 40 мм. Помимо этого на маленькую отвертку прибор должен начинать реагировать с расстояния 30 мм, на маленький гвоздь, вбитый в стену, – с расстояния 20 мм, а на медный телефонный провод – с расстояния 10 мм.

Необходимо отметить, что параметры образца, изготовленного по приведенной схеме, были меньше указанных примерно на 25–30 %.

В основу работы металлоискателя, схема и конструкция которого рассмотрены в данном разделе, положен принцип анализа изменений биений колебаний двух генераторов, частота одного из которых стабильна, а частота второго изменяется при появлении в зоне действия прибора металлического предмета.

При работе над данным устройством была сделана попытка создать металлодетектор, свободный от ряда недостатков, присущих другим аналогичным конструкциям.

Несмотря на то что схема этого прибора была разработана более 20 лет назад, к его достоинствам следует отнести сравнительно высокую чувствительность, стабильность в работе, а также возможность отличать цветные и черные металлы. Использованные схемотехнические решения обеспечили повышенную стабильность рабочих частот генераторов, что позволило оценивать частоты биений в диапазоне от 1 до 10 Гц. Как следствие, повысилась чувствительность прибора, а также снизился потребляемый им ток.

Как уже указывалось, предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух частот (рис. 2.10).

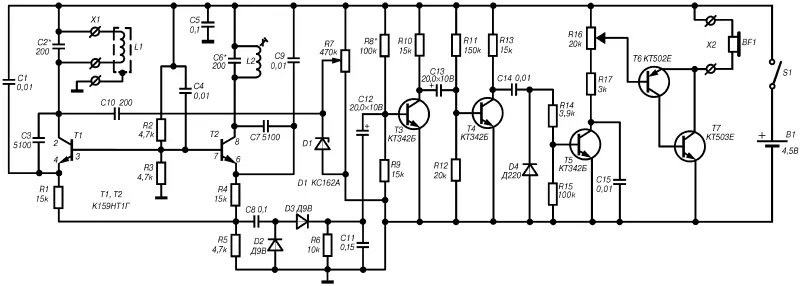

Рис. 2.10. Принципиальная схема металлоискателя с повышенной чувствительностью

Основу прибора составляют измерительный и опорный генераторы, детектор ВЧ-колебаний, предварительный усилитель, первый усилитель-ограничитель, дифференцирующая цепь, второй усилитель-ограничитель и усилитель низкой частоты.

В качестве измерительного и опорного генераторов использованы два простых LC-генератора, выполненные на транзисторах Т1 и Т2. Эти транзисторы входят в состав микросхемы К159НТ1Г, которая представляет собой пару идентичных по параметрам транзисторов, размещенных в одном корпусе. Использование транзисторной сборки позволяет существенно повысить температурную стабильность частот генераторов.

Каждый генератор собран по схеме емкостной трехточки, при этом транзисторы Т1 и Т2 включены по схеме с общей базой.

Возбуждение колебаний обеспечивается благодаря введению положительной обратной связи между коллектором и эмиттером каждого транзистора. Рабочая частота генераторов определяется параметрами частотозадающих цепей, включенных между коллекторами и эмиттерами транзисторов Т1 и Т2. При этом частотозадающими элементами первого генератора, который выполняет функции измерительного генератора, являются поисковая катушка L1 и конденсаторы С1, С2 и С3. Рабочая частота второго, опорного, генератора определяется параметрами катушки индуктивности L2, а также конденсаторов С6, С7 и С9. При этом оба генератора настроены на рабочую частоту 40 кГц. С помощью резисторов R1-R4 обеспечивается установка режимов работы транзисторов T1 и T2 по постоянному току.

В процессе настройки прибора изменением емкости конденсатора С6 осуществляется грубая настройка опорного генератора на выбранную гармонику частоты биений. При этом емкость конденсатора С6 может изменяться в пределах от 100 до 330 пФ. Точная настройка частоты биений выполняется переменным резистором R7, с помощью которого изменяется смещение на стабилитроне D1, который в данной схеме выступает в роли варикапа.
